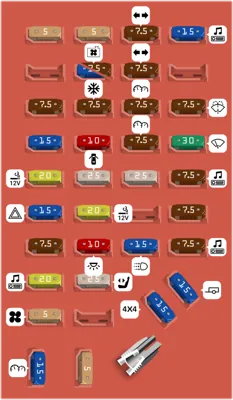

Herramienta para la extracción de los fusibles. |
| 1 |
|
5A |
Interruptor de Espejo Eléctrico |
| 2 |
|
5A |
Luz de Freno Alta Auxiliar |
| 3 |
|
7.5A |
Conector de Remolque Izquierdo de Parada/Giro |
| 4 |
|
15A |
Subwoofer |
| 6 |
|
15A |
Relé del Motor del Soplador, Monitor de Diagnóstico de Airbag [Con soplador trasero] |
| 6 |
|
7.5A |
Relé del Motor del Soplador, Monitor de Diagnóstico de Airbag [Sin soplador trasero] |
| 7 |
|
7.5A |
Conector de Remolque Derecho de Parada/Giro |
| 9 |
|
7.5A |
Interruptor de Posición del Pedal de Freno |
| 10 |
|
7.5A |
Control de Velocidad/Ensamblaje del Amplificador, Módulo Electrónico Genérico (GEM), Actuador de Bloqueo de Cambio, Actuador de Puerta de Mezcla, Ensamblaje de Calefacción - Aire Acondicionado, Intermitente, Consola Superior, Módulo 4X4 |
| 11 |
|
7.5A |
Tablero de Instrumentos, Módulo 4X4 |
| 12 |
|
7.5A |
Relé de la Bomba de Lavado |
| 13 |
|
15A |
Interruptor de Posición del Pedal de Freno, Interruptor de Presión de Freno |
| 14 |
|
10A |
Módulo del Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS) |
| 15 |
|
7.5A |
Tablero de Instrumentos |
| 16 |
|
30A |
Motor del Limpiaparabrisas, Relé de Limpiaparabrisas Hi-Lo, Relé de Funcionamiento/Parada de Limpiaparabrisas |
| 17 |
|
20A |
Encendedor de Cigarros, Conector de Enlace de Datos |
| 18 |
|
25A |
Cerraduras de Puertas Eléctricas |
| 19 |
|
25A |
Diodo de Potencia del PCM |
| 20 |
|
7.5A |
Módulo Electrónico Genérico (GEM), Radio, Relé del Techo Solar, Relé de Ventana Eléctrica, Ventana Trasera de Potencia Abajo |
| 21 |
|
15A |
Intermitente (Emergencia) |
| 22 |
|
20A |
Toma de Corriente Auxiliar |
| 24 |
|
7.5A |
Relé de Interrupción del Arranque, Antirrobo |
| 25 |
|
7.5A |
Módulo Electrónico Genérico (GEM), Tablero de Instrumentos Securi-Lock |
| 26 |
|
10A |
Relé de Ahorro de Batería, Relé de Lámpara Interior |
| 27 |
|
15A |
DRL, Interruptor de Luces de Reversa, Sensor DTR |
| 28 |
|
7.5A |
Radio |
| 29 |
|
20A |
Radio |
| 30 |
|
25A |
Asientos Eléctricos |
| 31 |
|
5A |
Motor del Soplador Trasero |
| 33 |
|
15A |
Faros, Módulo de Luces Diurnas (DRL), Tablero de Instrumentos |
| 34 |
|
5A |
Panel de Control Integrado Trasero |
| 35 |
|
15A |
Módulo 4X4 |
| 36 |
|
15A |
Relé de Remolque |
