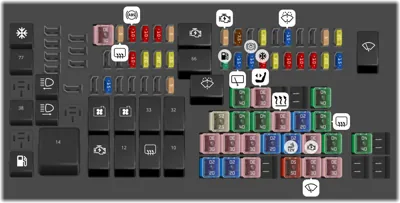

Caja de distribución eléctrica
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 30A | Módulo de control de freno de remolque | |
| 4 | 30A | Limpiaparabrisas, lavador delantero | |
| 5 | 50A | Bomba del sistema de frenos antibloqueo (ABS) | |
| 7 | 30A | Compuerta levadiza eléctrica | |
| 8 | 20A | Toldo corredizo | |
| 9 | 20A | Tomacorriente 2 (consola trasera) | |
| 10 | Relevador de liberación de asiento trasero de 3a fila | ||
| 11 | Relevador del desempañador de la ventana trasera | ||
| 12 | Relevador de carga de la batería del arrastre de remolque | ||
| 13 | Relevador del motor de arranque | ||
| 14 | Relevador de alta velocidad del ventilador de enfriamiento 2 del motor | ||
| 15 | Relevador de la bomba de combustible | ||
| 17 | 40A | Tomacorriente de 110 VCA | |
| 18 | 40A | Motor del ventilador delantero | |
| 19 | 30A | Motor de arranque | |
| 20 | 20A | Tomacorriente 1 y encendedor de cigarros | |
| 21 | 20A | Tomacorriente 3 (área de carga) | |
| 22 | 30A | Módulo de asiento de 3ra fila | |
| 23 | 30A | Asiento eléctrico del conductor, módulo de memoria | |
| 24 | 30A | Carga de la batería de arrastre del remolque (TT) | |
| 26 | 40A | Desempañador de la ventana trasera, espejos térmicos | |
| 27 | 20A | Tomacorriente (consola) | |
| 28 | 30A | Asientos con control de aire acondicionado y calefacción | |
| 29 | 40A | Alimentación de alta velocidad del ventilador de enfriamiento del motor 1, Fusible principal de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor | |
| 30 | 40A | Fusible de alta velocidad del ventilador de enfriamiento 2 del motor | |
| 31 | 25A | Fusible auxiliar de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor | |
| 32 | Relevador de motor del ventilador auxiliar | ||
| 33 | Relevador #2 de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor | ||
| 34 | Relevador del motor del ventilador | ||
| 35 | Relevador de alta velocidad del ventilador de enfriamiento 1 del motor, Relevador 1 de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor | ||
| 37 | Relevador de luz derecha de alto y direccionales de TT | ||
| 38 | Relevador de luces de reversa de TT | ||
| 39 | 40A | Motor del ventilador auxiliar | |
| 42 | 30A | Asiento del pasajero | |
| 43 | 40A | Válvulas ABS (frenos antibloqueo) | |
| 44 | Relevador del lavador trasero | ||
| 45 | 5A | Detector de lluvia | |
| 50 | 15A | Espejos térmicos | |
| 53 | Relevador de luz izquierda de alto y direccionales de TT | ||
| 55 | Relevador del limpiador | ||
| 56 | 15A | Módulo del control de transmisión | |
| 57 | 20A | Faro de descarga de alta intensidad (HID) izquierdo | |
| 58 | 10A | Sensor del alternador | |
| 59 | 10A | Interruptor de activación y desactivación del freno (BOO) | |
| 60 | 10A | Luces de reversa de TT | |
| 61 | 20A | Liberación de asiento de 2a fila | |
| 62 | 10A | Embrague del A A | |
| 63 | 15A | Luces de alto y direccionales de TT | |
| 64 | 15A | Limpiadores traseros | |
| 65 | 30A | Bomba de combustible | |
| 66 | Relevador del módulo de control del tren motriz (PCM) | ||
| 67 | 20A | Alimentación del vehículo (VPWR) 2 (componentes del tren motriz relacionados con las emisiones) | |
| 68 | 20A | VPWR 4 (bobinas de encendido) | |
| 69 | 20A | VPWR 1 (PCM) | |
| 70 | 10A | VPWR 3 (embobinado), Módulo de tracción en todas las ruedas, Control del compresor variable del A/A | |
| 77 | Relevador de las luces de estacionamiento del TT | ||
| 78 | 20A | Faro de descarga de alta intensidad (HID) derecho | |
| 79 | 5A | Control de crucero adaptativo (ACC) | |
| 82 | 15A | Lavador trasero | |
| 84 | 20A | Luces de estacionamiento del TT | |
| 86 | 7.5A | Mantenimiento de energía del PCM, relevador de PCM, solenoide de ventilación del cánister | |
| 87 | 5A | Bobina del relevador de marcha y arranque | |
| 88 | Relevador de marcha y arranque | ||
| 89 | 5A | Bobina del relevador del soplador delantero, módulo de Dirección eléctrica servoasistida (EPAS) | |
| 90 | 10A | PCM, TCM, ECM [motor de 2.0L] | |
| 91 | 10A | ACC (accesorios) | |
| 92 | 10A | Módulo de ABS, Planta EVAC y llenado | |
| 93 | 5A | Motor del ventilador trasero, desempañador trasero, relevadores de carga de batería de TT | |
| 94 | 30A | Marcha y Arranque del tablero de fusibles en el compartimiento de pasajeros | |
| 98 | Relevador del embrague del A A |
Tablero de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Apertura o cierre de un solo toque ventana delantera lado del conductor | |
| 2 | 15A | No se usa (disponible) | |
| 3 | 30A | Apertura o cierre de un solo toque ventana delantera lado del pasajero | |
| 4 | 10A | Luces interiores de demanda (consola de toldo, 2da fila, carga), luz de guantera, liberación de asiento de 2da y 3ra fila, luces de visera | |
| 5 | 20A | Amplificador | |
| 6 | 5A | No se usa (disponible) | |
| 7 | 7.5A | Alimentación lógica de módulo de asientos con memoria | |
| 8 | 10A | No se usa (disponible) | |
| 9 | 10A | Pantalla de la radio de 4", Lógica de la compuerta levadiza eléctrica, Tablero de acabado electrónico, SYNC® | |
| 10 | 10A | Relevador marcha y accesorios (limpiaparabrisas, lavador trasero), sensor de lluvia | |
| 11 | 10A | Grupo de instrumentos, pantalla de advertencias | |
| 12 | 15A | Luces de cortesía interiores (consola de toldo, 2da fila, carga), luces para charcos, charola de consola LED, luz trasera | |
| 13 | 15A | Luces direccionales derecha, luces derecha direccionales de alto de arrastre de remolque (TT) | |
| 14 | 15A | Luces direccionales izquierda, luces izquierda direccionales de alto de TT | |
| 15 | 15A | Luces de reversa, luces de alto, luz de alto superior central | |
| 16 | 10A | Faro de luces bajas (derecho) | |
| 17 | 10A | Faro de luces bajas (izquierdo) | |
| 18 | 10A | Iluminación de teclado, interbloqueo de cambios y freno (BSI), indicador de marcha de botón de arranque, sistema antirrobo pasivo (PATS), reactivación del módulo de control del tren motriz (PCM), habilitación de alimentación de asiento trasero | |
| 19 | 20A | Alimentación de asiento con memoria | |
| 20 | 20A | Seguros | |
| 21 | 10A | Acceso inteligente (AI), teclado | |
| 22 | 20A | Relevador del claxon | |
| 23 | 15A | Módulo del control del volante de la dirección, AI, interruptor de faros delanteros | |
| 24 | 15A | Conector de enlace de datos, Módulo de control del volante de la dirección | |
| 25 | 15A | Mecanismo de apertura de la compuerta levadiza | |
| 26 | 5A | Módulo de radiofrecuencia | |
| 27 | 20A | Módulo de AI | |
| 28 | 15A | Interruptor de encendido, Interruptor de encendido con botón de presión | |
| 29 | 20A | Radio, módulo del sistema de posicionamiento global | |
| 30 | 15A | Luces de estacionamiento delanteras | |
| 31 | 5A | Controlador de frenos de arrastre de remolque | |
| 32 | 15A | Tomacorriente de 110 VCA, Espejo eléctrico plegable, Espejos eléctricos, Ventanas delanteras de apertura y cierre de un solo toque, Iluminación de la cerradura de la puerta, Iluminación del interruptor de memoria | |
| 33 | 10A | Sensor de clasificación del ocupante | |
| 34 | 10A | Monitor de puntos ciegos, Cámara Retrovisora, Sistema de detección de reversa, Módulo de advertencia de salida de carril | |
| 35 | 5A | Pantalla de advertencia, sensor de humedad de control de aire acondicionado y calefacción, sistema de adaptación al terreno, interruptor de cuesta abajo, sensor de interruptor de faros delanteros IGN | |
| 36 | 10A | Volante de dirección térmico | |
| 37 | 10A | Módulo de control de los sistemas de seguridad (RCM) | |
| 38 | 10A | Espejo retrovisor de atenuación automática, toldo corredizo | |
| 39 | 15A | Obturadores de luces altas de los faros | |
| 40 | 10A | Luces de estacionamiento traseras, Luces de la placa, Luces de estacionamiento de arrastre de remolques | |
| 41 | 7.5A | Cancelación de sobremarcha, remolque y arrastre | |
| 42 | 5A | No se usa (disponible) | |
| 43 | 10A | No se usa (disponible) | |
| 44 | 10A | No se usa (disponible) | |
| 45 | 5A | No se usa (disponible) | |
| 46 | 10A | Módulo del control de climatización | |
| 47 | 15A | Faros antiniebla, alimentación de espejo con señal direccional derecha e izquierda | |
| 48 | Ventanas eléctricas traseras, Ventana eléctrica del pasajero, Apertura de ventanas de un solo toque (lado del conductor), Interruptor de la ventana del conductor | ||
| 49 | Módulo de control de la carrocería |
