Ford Explorer / Fusibles 2014

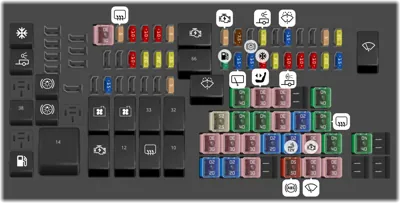

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
3 30A Módulo de control de freno de remolque
4 30A Limpiaparabrisas, lavador delantero
5 50A Bomba del sistema de frenos antibloqueo
7 30A Compuerta levadiza eléctrica
8 20A Toldo corredizo
9 20A Tomacorriente 2 (consola trasera)
10 Relevador de liberación de asiento trasero de 3ra fila
11 Relevador del desempañador de la ventana trasera
12 Relevador de carga de la batería del arrastre de remolque
13 Relevador del motor de arranque
14 Relevador de alta velocidad del ventilador de enfriamiento 2 del motor
15 Relevador de la bomba de combustible
17 40A Tomacorriente de 110 voltios CA
18 40A Motor del ventilador delantero
19 30A Motor de arranque
20 20A Tomacorriente 1, encendedor de cigarrillos
21 20A Tomacorriente 3 (área de carga)
22 30A Módulo del asiento de la tercera fila
23 30A Asiento eléctrico del conductor, módulo de memoria
24 30A Carga de la batería del arrastre de remolque
26 40A Desempañador de la ventana trasera, espejos térmicos
27 20A Tomacorriente (consola)
28 30A Asientos con control de climatización
29 40A Alimentación de alta velocidad del ventilador de enfriamiento del motor 1, Fusible principal de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor
30 40A Fusible de alta velocidad del ventilador de enfriamiento 2 del motor
31 25A Fusible auxiliar de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor
32 Relevador de motor del ventilador auxiliar
33 Relevador 2 de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor
34 Relevador del motor del ventilador
35 Relevador de alta velocidad del ventilador de enfriamiento 1 del motor, Relevador 1 de baja velocidad de los ventiladores de enfriamiento 1 y 2 del motor
37 Relevador de las luces de freno y direccionales del lado derecho del arrastre de remolque
38 Relevador de respaldo del arrastre de remolque
39 40A Motor del ventilador auxiliar
41 30A Asientos térmicos de la segunda fila
42 30A Asiento del pasajero
43 40A Válvulas del sistema de frenos antibloqueo
44 Relevador del lavador trasero
45 5A Detector de lluvia
50 15A Espejos térmicos
53 Relevador de las luces de freno y direccionales del lado izquierdo del arrastre de remolque
55 Relevador del limpiador
56 15A Módulo del control de transmisión
57 20A Faro delantero izquierdo de descarga de alta intensidad
58 10A Sensor del alternador
59 10A Interruptor de activación y desactivación del freno
60 10A Luces de reversa del arrastre de remolque
61 20A Liberación del asiento de la segunda fila
62 10A Embrague del aire acondicionado
63 15A Luces de alto y direccionales de arrastre de remolque
64 15A Limpiadores traseros
65 30A Bomba de combustible
66 Relevador del módulo de control del tren motriz
67 20A Alimentación del vehículo 2 (componentes del tren motriz relacionados con las emisiones)
68 20A Alimentación del vehículo 4 (bobinas de encendido)
69 20A Potencia del vehículo 1 (módulo de control del tren motriz)
70 10A Alimentación del vehículo 3 (bobina), módulo de tracción en todas las ruedas, control del compresor variable del aire acondicionado
77 Relevador de las luces de estacionamiento del arrastre de remolque
78 20A Faro delantero derecho de descarga de alta intensidad
79 5A Control Adaptativo de Crucero
82 15A Lavador trasero
84 20A Luces de estacionamiento de arrastre de remolques
86 7.5A Alimentación de respaldo del módulo de control del tren motriz, relevador del módulo de control del tren motriz, solenoide de ventilación del cánister
87 5A Bobina del relevador de marcha y arranque
88 Relevador de marcha y arranque
89 5A Bobina del relevador del ventilador delantero, módulo de dirección electrónica servoasistida
90 10A Módulo de control del tren motriz, módulo de control de la transmisión, módulo de control del motor [motor de 2.0L]
91 10A Control Adaptativo de Crucero
92 10A El módulo del sistema de frenos antibloqueo, EVAC de la planta y llenado
93 5A Motor del ventilador trasero, desempañador trasero, relevador de carga de la batería del arrastre de remolque
94 30A Marcha y Arranque del tablero de fusibles en el compartimiento de pasajeros
98 Relé del embrague del aire acondicionado

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Apertura o cierre de la ventana delantera del conductor con un solo toque
2 15A No se usa (disponible)
3 30A Apertura o cierre de la ventana delantera del pasajero con un solo toque
4 10A Luces de demanda interiores (consola de toldo, segunda fila, carga), la luz de la guantera, liberación del asiento de la segunda y la tercera fila, luces de la visera
5 20A Amplificador
6 5A No se usa (disponible)
7 7.5A Alimentación lógica de módulo de asientos con memoria
8 10A No se usa (disponible)
9 10A Pantalla de la radio de 4 pulgadas, lógica del portón trasero eléctrico, tablero de acabado electrónico, SYNC
10 10A Relevador marcha accesorios (limpiaparabrisas, lavador trasero), sensor de lluvia
11 10A Grupo de instrumentos, pantalla de advertencias
12 15A Luces de cortesía interiores (consola de toldo, segunda fila, carga), luces de estribo, LED de la bandeja de la consola, iluminación del fondo
13 15A Luces direccionales del lado derecho, luces direccionales de freno de arrastre de remolque del lado derecho
14 15A Luces direccionales del lado izquierdo, luces direccionalesde freno de arrastre de remolque del lado izquierdo
15 15A Luces de reversa, luces de alto, luz de alto superior central
16 10A Faro de luces bajas (derecho)
17 10A Faro de luces bajas (izquierdo)
18 10A Iluminación del teclado, interbloqueo de cambios del freno, indicador del botón de arranque, sistema antirrobo pasivo, activador del módulo de control del tren motriz, activación de la alimentación del asiento trasero
19 20A Alimentación de asiento con memoria
20 20A Seguros
21 10A Acceso inteligente, teclado
22 20A Relevador del claxon
23 15A Módulo de control del volante, acceso inteligente, interruptor de los faros
24 15A Conector de enlace de datos, Módulo de control del volante de la dirección
25 15A Mecanismo de apertura de la compuerta levadiza
26 5A Módulo de radiofrecuencia
27 20A Módulo de Acceso Inteligente
28 15A Interruptor de encendido, interruptor de arranque con botón pulsador
29 20A Radio, módulo del sistema de posicionamiento global
30 15A Luces de estacionamiento delanteras
31 5A Controlador de frenos de arrastre de remolque
32 15A Tomacorriente de 110 voltios CA, espejo eléctrico plegable, espejos eléctricos, ventanas delanteras de apertura y cierre con un solo toque, iluminación de la cerradura de la puerta, iluminación del interruptor de memoria
33 10A Sensor de clasificación del ocupante
34 10A Monitor de punto ciego, cámara retrovisora, sistema de detección de reversa, módulo de advertencia de salida de carril, módulo de los asientos con calefacción de la segunda fila
35 5A Pantalla de advertencia, sensor de humedad del control del climatizador, sistema de adaptación al terreno, interruptor de cuesta abajo, sensor del interruptor de faros delanteros
36 10A Volante de dirección térmico
37 10A Módulo de control de los sistemas de seguridad (RCM)
38 10A Espejo retrovisor con atenuación automática, toldo corredizo
39 15A Obturadores de luces altas de los faros
40 10A Luces de estacionamiento traseras, luces de la placa, luces de estacionamiento de arrastre de remolques
41 7.5A Cancelación de sobremarcha, remolque y arrastre
42 5A No se usa (disponible)
43 10A No se usa (disponible)
44 10A No se usa (disponible)
45 5A No se usa (disponible)
46 10A Módulo del control de climatización
47 15A Faros antiniebla, alimentación de espejo con señal direccional derecha e izquierda
48 Ventanas eléctricas traseras, ventana eléctrica del pasajero, apertura de ventanas de un solo toque (lado del conductor), interruptor de la ventana del conductor
49 Módulo de control de la carrocería
