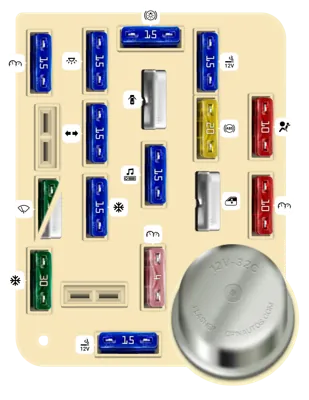

Panel de Fusibles del Tablero de Instrumentos

N°	A	Descripción
1	30A	Aire acondicionado/Calefaccionado
2	30A	Limpiaparabrisas/Arandela de Intervalo
2		Limpiaparabrisas/Arandela de Intervalo
4	15A	Lámparas exteriores, Relé de luces de marcador de remolque, Timbre de advertencia, Iluminación del tablero de instrumentos
6	15A	Selector de tanque de combustible [Solo Diesel], Aire acondicionado/Calefaccionado
7	15A	Luces de giro, Desempañador de ventana trasera [Solo Bronco]
8	15A	Luces de cortesía, Lámpara del compartimento del motor, Memoria de radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Timbre de advertencia
9	15A	Toma de corriente
10	4A	Iluminación del tablero de instrumentos
11	15A	Radio, Atenuación de la pantalla de la radio
12		Cierre centralizado, Ventana trasera eléctrica [Solo Bronco], Control electrónico de cambio, Soporte lumbar eléctrico
13	15A	Focos, Luces de freno y de emergencia, Memoria de energía viva, Sensor de freno (para frenos antibloqueo, control de velocidad, control electrónico del motor), Interbloqueo de cambio de freno
14		Ventanas eléctricas, Ventana trasera eléctrica: Interruptor del tablero de instrumentos
15	20A	Frenos antibloqueo
16	15A	Encendedor de cigarros
17	10A	Interruptor de sobremarcha, Interruptor de luz de freno, Timbre de advertencia, Pantalla de luces de advertencia de diesel, Interruptor de agua de combustible, Interruptor de advertencia de bajo vacío, Tablero de instrumentos, Control electrónico de cambio
18	10A	Bolsa de aire, Espejo automático día/noche, Interbloqueo de cambio de freno, Velocímetro, Módulo de cambio electrónico 4WD, Control electrónico de cambio, Consola superior

Caja de Fusibles del Compartimiento del Motor

N°	A	Descripción
-		Carga de batería de remolque [Diésel], WAC [4.9L (Camión Seis)]
-		Luces de marcador de remolque o luces de funcionamiento de rueda trasera doble
-		Bocina
-		Luces de reversa del remolque [Diésel], Bomba de combustible [Gasolina]
-		Potencia TEGA/PCM o Sistema de control electrónico de transmisión [Diésel]
-		Potencia del módulo de control del motor/transmisión electrónica (EEC/PCM) [Gasolina]
1	20A	Luz de paso de faros, Luz diurna
3	20A	Bocina, Control de velocidad
4	25A	Relé de luces de remolque, Relé de luces de reversa de remolque
5	15A	Luces de reversa, Luz diurna, Relé de carga de batería de remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO), 4WABS [Gasolina]
6	5A	Luces de freno/direccionales derechas del remolque
7	5A	Luces de freno/direccionales izquierdas del remolque
9	20A	Control electrónico de transmisión [Diésel]
9	20A	Relé de potencia EEC/PCM, Módulo de control del motor/transmisión electrónica, Relé de la bomba de combustible [Gasolina]
10	20A	Relé de arranque, Fusible (compartimento de pasajeros): "10", "15"
11	20A	Controlador de enchufe de combustible, Solenoide de corte de combustible, Interruptor de temperatura del motor, Solenoide de avance de tiempo en frío, Solenoide de ralentí en frío
12		Diodo: Potencia TEGA
13	50A	Fusible (compartimento de pasajeros): "9", "13"
14	30A	Desempañador de la ventana trasera
15	50A	Fusible (compartimento de pasajeros): "1","7", Fusible (compartimento del motor): "5"
16	20A	Relé de la bomba de combustible [Gasolina]
17	50A	Luz de carga del alternador, Fusible (compartimento de pasajeros): "6", "11", "14", "17", Fusible (compartimento del motor): "11", "22"
18	30A	Relé de carga de batería de remolque
19	40A	Interruptor principal de luces, Faros
20	50A	Fusible (compartimento de pasajeros): "4", "8", "12", "16"
21	30A	Unidad de control de freno electrónico del remolque
22	20A	Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de transmisión, Relé de bujías de incandescencia [Diésel]
22	20A	Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
