Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador de lámpara interior | ||
| - | Relevador de ahorro de batería | ||
| - | Relevador de ventana de un solo toque hacia abajo | ||
| - | Relevador de retardo ACC | ||
| 1 | 15A | Audio | |
| 2 | 5A | Módulo de Control del Tren Motriz (PCM), Tablero de instrumentos | |
| 3 | 20A | Encendedor de cigarros, Conector de enlace de datos | |
| 4 | 5A | Interruptor de espejo retrovisor exterior, Relevadores de señal de giro del espejo | |
| 5 | 15A | Módulo de control de velocidad, Lámpara de reversa, Interruptor de modo de clima, Relevador de luz diurna, Sensor de rango de transmisión digital (DTR) | |
| 6 | 5A | Tablero de instrumentos, Solenoide de bloqueo de cambio de freno, Módulo GEM | |
| 8 | 5A | Radio, Módulo de entrada remota, Módulo GEM, Sistema de entretenimiento en el vehículo (solo SuperCrew) | |
| 11 | 30A | Relevador de bomba de lavadora delantera, Relevador de funcionamiento/estacionamiento del limpiaparabrisas, Relevador de limpiaparabrisas Hi/LO, Motor del limpiaparabrisas | |
| 13 | 20A | Interruptor de lámpara de freno (lámparas), Intermitente de giro/peligro | |
| 14 | 15A | Relevador de ahorro de batería, Relevador de lámpara interior | |
| 15 | 5A | Interruptor de lámpara de freno, (Control de velocidad, Bloqueo de cambio de freno), Módulo GEM, Módulo RABS | |
| 16 | 20A | Faros (altos), Tablero de instrumentos (indicador de luces altas) | |
| 18 | 5A | Iluminación del tablero de instrumentos (alimentación del interruptor de atenuación) | |
| 20 | 5A | Audio, Módulo GEM, Módulo de Control del Tren Motriz (PCM), Sensor de rango de transmisión | |
| 21 | 15A | Sensor de rango de transmisión digital (DTR), Interruptor de embrague, Relevador de arranque, Fusible I/P 20 | |
| 22 | 10A | Módulo de bolsa de aire, Módulo de desactivación de bolsa de aire del pasajero | |
| 23 | 10A | Relevador de carga de batería de remolque, Intermitente de giro/peligro, Solenoides 4x4, Relevadores 4x4, Consola superior, Módulo de sistema de frenos antibloqueo de 4 ruedas (4WABS), Espejo EC, Asientos calefaccionados | |
| 24 | 10A | Conjunto de interruptor selector de funciones | |
| 26 | 10A | Faros de luz baja del lado derecho | |
| 27 | 5A | Relevador de faros antiniebla e indicador de faros antiniebla, Interruptor principal de luz (aguas arriba) | |
| 28 | 10A | Faros de luz baja del lado izquierdo | |
| 29 | 5A | Módulo de luz automática, Interruptor de control de sobremarcha de transmisión, Módulo de seguridad central, Recordatorio del cinturón | |
| 30 | 30A | Transceptor pasivo antirrobo, Tablero de instrumentos, Bobinas de encendido, Relevador del Módulo de Control del Tren Motriz, Bobinas en bujías, Condensador de ruido de radio, Diodo ECC |

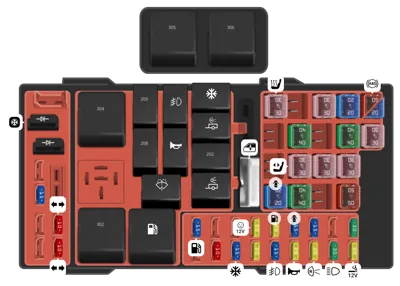

Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Toma de corriente | |
| 2 | 30A | Módulo de Control del Tren Motriz | |
| 3 | 30A | Interruptor Principal de Luz, Relé de Faros, Interruptor Multifunción | |
| 5 | 20A | Luces de Reversa/Parqueo de Remolque | |
| 6 | 15A | Interruptor Principal de Luz, Relé de Luces de Parqueo | |
| 7 | 20A | Claxon | |
| 8 | 15A | Cerraduras Eléctricas de Puertas, CSM, Relés de Bloqueo | |
| 9 | 15A | Luces Diurnas (DRL), Luces Antiniebla | |
| 10 | 20A | Bomba de Combustible | |
| 11 | 20A | Campo del Alternador | |
| 12 | 20A | Toma de Corriente Auxiliar Trasera | |
| 13 | 15A | Embrague del Aire Acondicionado | |
| 15 | 10A | Luces de Estribo | |
| 18 | 15A | Módulo de Control del Tren Motriz, Inyectores de Combustible, Relé de Bomba de Combustible, Sensor de Flujo de Aire Masivo | |
| 19 | 10A | Adaptador de Remolque/Camper (Luz de Parada y Giro Derecha) | |
| 20 | 10A | Adaptador de Remolque/Camper (Luz de Parada y Giro Izquierda) | |
| 23 | 15A | Sensor HEGO, Transmisión Automática | |
| 101 | 30A | Carga de Batería de Remolque | |
| 102 | 50A | Módulo de Freno Antibloqueo de Cuatro Ruedas | |
| 102 | 20A | Interruptor de Encendido, Módulo de Freno Antibloqueo [ABS de Ruedas Traseras] | |
| 103 | 50A | Caja de Conexiones Central | |
| 104 | 30A | Motor y Embrague de Cambio 4x4 | |
| 105 | 40A | Ventilador Frontal de Control de Clima | |
| 106 | 20A | Bomba de Intercooler [Solo motor sobrealimentado] | |
| 108 | 30A | Freno Eléctrico de Remolque | |
| 110 | 30A | Relé de Retardo de ACC | |
| 111 | 40A | Alimentación de Batería del Interruptor de Encendido (Circuitos de Arranque y Marcha) | |
| 112 | 30A | Asiento Eléctrico del Conductor, Interruptor de Pedal Ajustable | |
| 113 | 40A | Alimentación de Batería del Interruptor de Encendido (Circuitos de Marcha y Accesorios) | |
| 115 | 20A | Cerraduras Eléctricas de Puertas | |
| 118 | 30A | Asientos Calefaccionados | |
| 201 | Relé de Luz de Parqueo de Remolque | ||
| 202 | Relé de Funcionamiento/Parqueo del Limpiaparabrisas Frontal | ||
| 203 | Relé de Luz de Reversa de Remolque | ||
| 204 | Relé del Embrague del Aire Acondicionado | ||
| 205 | Relé del Claxon | ||
| 206 | Relé de Luz Antiniebla | ||
| 207 | Relé de la Bomba de Lavado Frontal | ||
| 208 | Relé de la Bomba de Intercooler [Solo motor sobrealimentado] | ||
| 209 | Relé de Alta/Baja del Limpiaparabrisas Frontal | ||
| 301 | Relé de la Bomba de Combustible | ||
| 302 | Relé de Carga de Batería de Remolque | ||
| 304 | Relé del Módulo de Control del Tren Motriz | ||
| 305 | Relé de Alta/Baja de la Bomba de Combustible [Solo motor sobrealimentado] | ||
| 306 | Relé del Interruptor de Inercia [Solo motor sobrealimentado] | ||
| 501 | Diodo del Módulo de Control del Tren Motriz | ||
| 502 | Diodo del Compresor del Aire Acondicionado | ||
| 601 | Ventanas Eléctricas, Techo Solar |
