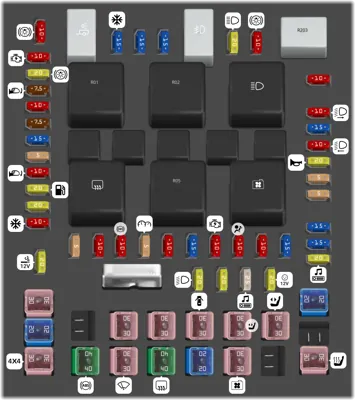

Solenoide de arranque |
| - |
|
|
Retraso de accesorio |
| - |
|
|
Faros de luz alta |
| - |
|
|
Luneta trasera calefaccionada |
| - |
|
|
Carga de batería del remolque |
| - |
|
|
Motor del soplador |
| - |
|
|
Luces de estacionamiento del remolque |
| - |
|
|
Luces antiniebla |
| - |
|
|
PCM |
| 1 |
|
10A |
Encendido/Accesorio - Limpiaparabrisas, Tablero de instrumentos, Audio para XL/STX |
| 2 |
|
20A |
Luces de freno/Intermitentes, Interruptor de freno, Luces de emergencia |
| 3 |
|
7.5A |
Espejos eléctricos, Asientos y pedales con memoria, Asiento eléctrico del conductor |
| 4 |
|
10A |
Batería del DVD, Espejo plegable eléctrico |
| 5 |
|
7.5A |
Memoria viva para el Módulo de Control del Tren Motriz (PCM) y módulo de control de clima |
| 6 |
|
15A |
Luces de estacionamiento, BSM, Iluminación del panel de instrumentos |
| 7 |
|
5A |
Radio (señal de arranque) |
| 8 |
|
10A |
Espejos calefaccionados, Indicador de interruptor |
| 9 |
|
20A |
Relé de la bomba de combustible, Inyectores de combustible, Control del colector de admisión [4.2L] |
| 10 |
|
20A |
Relé de luces de reversa del remolque (PCB1), Relé de luces de estacionamiento del remolque (R201) |
| 11 |
|
10A |
Embrague del aire acondicionado, Solenoide 4x4 |
| 12 |
|
5A |
Bobina del relé PCM |
| 13 |
|
10A |
Energía del módulo de control de clima, Relé de intermitentes |
| 14 |
|
10A |
Bobina del relé de luz de reversa y luces diurnas (DRL), Interruptor de presión del aire acondicionado, Interruptor de control de velocidad redundante, Válvula PCV calefaccionada [5.4L], Bobina del relé de luces de reversa del remolque, ABS, Asistencia de estacionamiento en reversa, Espejo EC, Radio de navegación (entrada de reversa) |
| 15 |
|
5A |
Cancelación de sobremarcha, Tablero de instrumentos, Interruptor de control de tracción |
| 16 |
|
10A |
Solenoide de bloqueo de cambio de freno |
| 17 |
|
15A |
Relé de luces antiniebla (R202) |
| 18 |
|
10A |
Alimentación de encendido/arranque - Toma de corriente superior, Espejo electrocrómico, Asientos calefaccionados, BSM, Brújula, RSS (Sistema de Sensores de Reversa) |
| 19 |
|
10A |
Restricciones (Módulo de bolsa de aire), OCS |
| 20 |
|
10A |
Alimentación de batería para toma de corriente superior |
| 21 |
|
15A |
Energía de memoria viva del tablero de instrumentos |
| 22 |
|
10A |
Energía de accesorio retrasada para audio, interruptor de bloqueo de puerta y iluminación del interruptor del techo solar |
| 23 |
|
10A |
Faros de luz baja derecho |
| 24 |
|
15A |
Energía de ahorro de batería para luces de demanda |
| 25 |
|
10A |
Faros de luz baja izquierdo |
| 26 |
|
20A |
Relé de bocina (PCB3), Energía de bocina |
| 27 |
|
5A |
Luz de advertencia de desactivación de la bolsa de aire del pasajero (PAD), Energía de encendido/arranque del tablero de instrumentos |
| 28 |
|
5A |
Transceptor SecuriLock (PATS), Monitor de encendido PCM |
| 29 |
|
15A |
Energía 4x4 del PCM |
| 30 |
|
15A |
Energía 4x4 del PCM |
| 31 |
|
20A |
Energía de radio, Módulo de radio satelital |
| 32 |
|
15A |
Válvula de Gestión de Vapor (VMV), Relé del embrague del aire acondicionado, Ventilación del canister, Sensores de Oxígeno de Escape Calefaccionados (HEGO) #11 y #21, CMCV, Sensor de Flujo de Masa de Aire (MAF), VCT, Válvula de Ventilación Positiva del Cárter (PCV) calefaccionada [motor 4.2L], Sensor CID [motor 4.2L, 4.6L/4.2L EGR], Embrague del ventilador electrónico [motores 4.6L/5.4L] |
| 33 |
|
15A |
Solenoide de cambio, CMS #12 y #22, Bobinas de encendido |
| 34 |
|
15A |
Energía del PCM |
| 35 |
|
20A |
Indicador de luz alta del tablero de instrumentos, Faros de luz alta |
| 36 |
|
10A |
Luces de freno/Intermitentes derecho del remolque |
| 37 |
|
20A |
Toma de corriente trasera, Toma de corriente de la consola central |
| 38 |
|
25A |
Energía del subwoofer |
| 39 |
|
20A |
Toma de corriente del panel de instrumentos |
| 40 |
|
20A |
Faros de luz baja, DRL |
| 41 |
|
20A |
Encendedor de cigarros, Energía del conector de diagnóstico |
| 42 |
|
10A |
Luces de freno/Intermitentes izquierdo del remolque |
| 101 |
|
30A |
Solenoide de arranque |
| 102 |
|
20A |
Alimentación del interruptor de encendido |
| 103 |
|
20A |
Válvulas ABS |
| 105 |
|
30A |
Frenos eléctricos del remolque |
| 106 |
|
30A |
Carga de batería del remolque |
| 107 |
|
30A |
Cerraduras eléctricas de puertas (BSM) |
| 108 |
|
30A |
Asiento eléctrico del pasajero |
| 109 |
|
30A |
Asiento eléctrico del conductor, Pedales ajustables, Módulo de memoria (pedales, asiento, espejo) |
| 111 |
|
30A |
Relés 4x4 |
| 112 |
|
40A |
Energía de la bomba ABS |
| 113 |
|
30A |
Limpiaparabrisas y bomba de lavado |
| 114 |
|
40A |
Luneta trasera calefaccionada, Energía del espejo calefaccionado |
| 115 |
|
20A |
No usado (Repuesto) |
| 116 |
|
30A |
Motor del soplador |
| 118 |
|
30A |
Asientos calefaccionados |
| 401 |
|
|
Energía de accesorio retrasada: Ventanas eléctricas, Techo solar, Luneta trasera deslizante eléctrica (disyuntor) |
