Caja de Fusibles del Compartimento de Pasajeros

N°	A	Descripción
-		Relevador de la luz interior
-		Relevador del economizador de batería
-		Relevador de apertura de la ventana de un solo toque
-		Relevador de retardo de accesorios
1	15A	Audio
2	5A	Módulo de control del tren motriz (PCM), grupo de instrumentos
3	20A	Encendedor, conector del enlace de datos
4	5A	Interruptor del espejo eléctrico
5	15A	Módulo de control de velocidad, luz de reversa, interruptor de modo de aire acondicionado y calefacción, relevador de luces diurnas automáticas (DRL), sensor de rango de transmisión digital (DTR)
6	5A	Grupo de instrumentos, solenoide de bloqueo de palanca de freno, GEM
8	5A	Radio, GEM (Módulo electrónico genérico)
11	30A	Relevador de la bomba de lavador delantero, relevador de marcha y descanso del limpiador, relevador alto y bajo del limpiador, motor del limpiaparabrisas
13	20A	Interruptor de la luz de alto (luces), luz direccional e intermitente de emergencia
14	15A	Relevador del economizador de la batería, relevador de la luz interior
15	5A	Interruptor de luz de alto (control de velocidad, bloqueo de palanca de cambio de velocidades del freno), GEM
16	20A	Faros delanteros (luces altas), grupo de instrumentos (indicador de luces altas)
18	5A	Iluminación del instrumentos (energía del interruptor del atenuador de luces)
20	5A	Audio, GEM, PCM, sensor de rango de transmisión
21	15A	Sensor DTR, Interruptor de clutch, relevador del arranque, fusible 20 de T/I
22	10A	Módulo de la bolsa de aire, módulo de desactivacion de la bolsa de aire del pasajero
23	10A	Relevador de la batería de remolque, luz direccional e intermitente de emergencia, solenoides de 4x4, consola de toldo, módulo del sistema de frenos antibloqueo en las cuatro ruedas (4WABS)
24	10A	Conjunto del interruptor selector de funciónes
26	10A	Faro delantero de luz baja del lado derecho
27	5A	Relevador e indicador de la luz de niebla, interruptor de luz principal (hacia arriba)
28	10A	Faro delantero de luz baja del lado izquierdo
29	5A	Módulo de encendido automático de luces, interruptor de control de sobremarcha de la transmisión, módulo de seguridad central, recordatorio de cinturón
30	30A	Transceptor antirrobo pasivo, grupo de instrumentos, bobinas de encendido, relevador de PCM, bobinas en enchufes, condensador de ruido del radio, diodo ECC

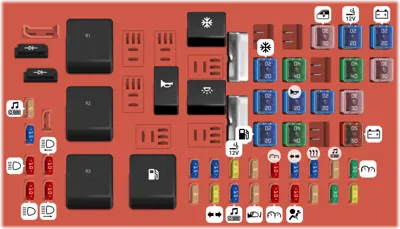

Caja de fusibles del Compartimento del Motor [XL]

N°	A	Descripción
-		Diodo del compresor del A/A
-		Diodo del PCM
-		Relevador del PCM
-		Relevador de apertura de la ventana de un solo toque
-		Relevador de retardo de accesorios
-		Relevador de la bomba de combustible
-		Relevador del claxon
-		Relevador del clutch de A/A
-		Relevador de la luz interior
3	30A	Ventanas eléctricas
4	20A	Tomacorriente
5	20A	Alternador
6	20A	Clutch de A/A
7	40A	Encendido B1 y B2
9	40A	Ventilador delantero
10	30A	PCM
11	20A	Seguridad central
12	20A	Relevador del claxon
13	20A	Interruptor de luz principal
14	30A	Interruptor de funciónes múltiples
15	20A	Relevador de la bomba de combustible
16	40A	Encendido B4 y B5
18	50A	Alimentación de la batería
19	5A	Radio
20	15A	PCM HEGO
21	10A	Faros delanteros
22	10A	Faros delanteros
24	10A	Faro delantero izquierdo
25	10A	Faro delantero derecho
26	5A	Clutch
27	20A	Luces direccionales, de alto y de emergencia
28	15A	Radio
29	5A	Espejos eléctricos
30	10A	Grupo de instrumentos
31	10A	Bolsas de aire
32	5A	Sistema de frenos antibloqueo trasero (RABS)
33	30A	Limpiador inteligente
34	20A	Transmisión
35	15A	Inyectores de combustible
36	15A	Economizador de batería
37	20A	Encendedor
38	5A	RABS
39	10A	Grupo de instrumentos
40	15A	Luces direccionales, de alto y de emergencia
41	15A	Luces de reserva, control de aire acondicionado y calefacción
42	5A	Radio
43	30A	Grupo de instrumentos

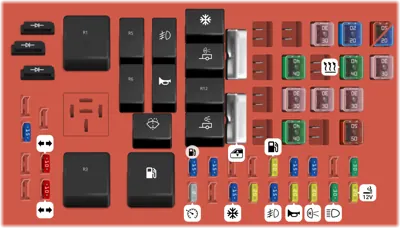

Caja de Fusibles del Compartimento del Motor [XLT]

N°	A	Descripción
-		Ventanas eléctricas
-		Diodo del compresor del A/A
-		Diodo del PCM
-		Relevador del PCM
-		Relevador de carga de la batería del arrastre de remolque
-		Relevador de la bomba de combustible
-		Relevador HI/LO (alto/bajo) del limpiador delantero
-		Relevador de la bomba de interenfriador (sólo motor supercargado)
-		Relevador de los faros de niebla
-		Relevador del claxon
-		Relevador de la bomba del lavador delantero
-		Relevador del clutch de A/A
-		Relevador de luz de reversa de arrastre de remolque
-		Relevador de estacionamiento y funcionamiento del limpiador delantero
-		Relevador de luces de estacionamiento de arrastre de remolque
3	30A	Relevador de retardo de accesorios
4	20A	Bomba de interenfriador (solo motor supercargado)
5	50A	Módulo del sistema de frenos antibloqueo en las cuatro ruedas (4WABS)
5	20A	Módulo del sistema de frenos antibloqueo en las ruedas traseras (RABS), interruptor de encendido
7	40A	Alimentación de la batería del interruptor de encendido (circuitos de marcha y accesorio)
9	40A	Ventilador delantero del control de aire acondicionado y calefacción
10	30A	Carga de la batería del arrastre de remolque
12	30A	Asiento eléctrico del conductor, interruptor de pedal ajustable
13	30A	Freno eléctrico del arrastre de remolque
14	30A	Motor y clutch de cambio a 4x4
16	40A	Alimentación de la batería del interruptor de encendido (circuitos de arranque y marcha)
18	50A	Caja de conexiones central
20	15A	Sensor de HEGO, transmisión automática
24	10A	Adaptador para remolque y casa rodante (luz de alto y direccional izquierdas)
25	10A	Adaptador para remolque y casa rodante (luz de alto y direccional derechas)
26	2A	Control de velocidad
28	15A	Clutch de A/A
29	20A	Campo del alternador
30	15A	Luces diurnas automáticas (DRL), faros de niebla
31	20A	Claxon
32	20A	Luces de reversa y estacionamiento de arrastre de remolque
33	30A	Interruptor de luz principal, relevador de faro delantero, interruptor de múltiples funciónes
34	20A	Tomacorriente
35	15A	PCM, inyectores de combustible. relevador de la bomba de combustible, sensor de flujo de masa de aire
36	15A	Módulo del inyector de dos combustibles, interruptor del selector de combustible e inyectores de combustible alternativo (sólo vehículos con capacidad para dos tipos de combustible)
39	20A	Bomba de combustible
40	15A	Seguros eléctricos de las puertas, módulo de seguridad central (CSM), relevadores de bloqueo
41	15A	Interruptor de luz principal, relevador de las luces de estacionamiento
43	30A	Módulo de control del tren motriz (PCM)
305		Relevador HI/LO (alto y bajo) de la bomba de combustible (sólo motor supercargado)
306		Relevador del interruptor de inercia (sólo motor supercargado)
