Ford F-150 / Fusibles 2012

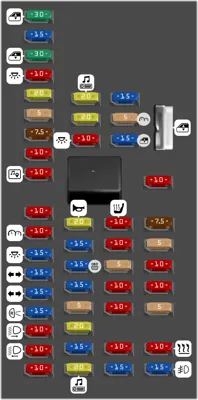

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana delantera de lado del conductor
2 15A SYNC R
3 30A Ventana delantera de lado del pasajero
4 10A Luces interiores
5 20A Módulo de memoria
6 5A No se usa (disponible)
7 7.5A Interruptor del espejo eléctrico, Módulo de asiento con memoria
8 10A No se usa (disponible)
9 10A Pantalla de la radio, Módulo de GPS, Pantalla de navegación
10 10A Relevador de marcha/accesorios
11 10A Grupo de instrumentos.
12 15A Iluminación interior, Luces de estribo, Iluminación de fondo, Luz del área de carga
13 15A Luces direccionales/de alto derechas
14 15A Luces direccionales/de alto izquierdas
15 15A Luces de reversa, Luz de alto superior central
16 10A Faro de luces bajas derecho
17 10A Faro de luces bajas izquierdo
18 10A Bloqueo de palanca de cambio de velocidades con el freno, iluminación del teclado, activación del PCM, PATS
19 20A Amplificador de audio
20 20A Seguros eléctricos de las puertas
21 10A Iluminación ambiental
22 20A Claxon
23 15A Módulo de control del volante de la dirección
24 15A Conector de enlace de datos, Módulo de control del volante de la dirección
25 15A No se usa (disponible)
26 5A Módulo de radiofrecuencia
27 20A No se usa (disponible)
28 15A Interruptor de encendido
29 20A Radio/Navegación
30 15A Luces de estacionamiento delanteras
31 5A BOO - Tablero de instrumentos, BOO - Motor
32 15A Demora de accesorios: toldo corredizo, ventanas eléctricas, seguros eléctricos, espejos/brújula con atenuación automática
33 10A Asientos térmicos
34 10A Sistema sensor de reversa, Interruptor de 4x4, Cámara retrovisora, Indicador de campo traviesa [SVT Raptor]
35 5A Interruptor de descenso de cuestas [SVT Raptor]
36 10A Módulo de control de sistemas de sujeción, Módulo del sistema de clasificación de ocupantes
37 10A Control de los frenos del remolque
38 10A Accesorios con demora: tomacorriente de 110 V, Radio (AM/FM)
39 15A Luces altas de los faros
40 10A Luces de estacionamiento traseras
41 7.5A Indicador de desactivación de la bolsa de aire del pasajero, Interruptor del acoplador [SVT Raptor]
42 5A Interruptor de cancelación de sobremarcha
43 10A No se usa (disponible)
44 10A No se usa (disponible)
45 5A No se usa (disponible)
46 10A Módulo de controles de aire acondicionado y calefacción
47 15A Faros de niebla, luces direccionales del espejo exterior
48 Cristales eléctricos traseros, Ventana trasera eléctrica deslizante
49 Accesorio retardado

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Relevador del PCM [motor de 3.5 L]
- Relevador del ventilador eléctrico
- Relevador de las luces de reversa del TT
- Relevador de las luces de alto/direccionales derechas del TT
- Relevador de las luces de alto/direccionales izquierdas del TT
- Relevador del embrague del A/A
- Relevador del módulo de control del tren motriz (PCM) [motores de 3.7 L, 5.0 L y 6.2 L]
- Relevador del motor de arranque
- Relevador del motor del ventilador
- Relevador del desempañador de la ventana trasera
- Relevador del ventilador eléctrico (alta velocidad)
- Relevador de la luz de estacionamiento del equipo de arrastre de remolques (IT)
- Relevador de marcha/arranque
- Relevador de la bomba de combustible
- Relevador del cargador de batería del TT
- Relevador de la bomba de vacío [motor de 3.5 L]
- Relevador del motor del limpiador
- Relevador del ventilador eléctrico (baja velocidad)
1 30A Motores de los estribos eléctricos
2 40A Ventilador eléctrico
2 50A Ventilador eléctrico [6.2 L con equipo de arrastre máximo de remolques, SVT Raptor]
3 30A Alimentación del relevador del motor de arranque
4 30A Asiento eléctrico del pasajero
5 40A Ventilador eléctrico
5 50A Ventilador eléctrico [6.2 L con equipo de arrastre máximo de remolques, SVT Raptor]
7 30A Control de los frenos del remolque
8 30A Acoplador 1 [SVT Raptor]
9 30A Acoplador 2 [SVT Raptor]
10 20A Módulo 4x4 (cambios electrónicos)
11 30A Alimentación del relevador de carga de la batería del sistema TT
12 20A Encendedor
13 40A La alimentación del relevador del desempañador de la ventana trasera, la alimentación del relevador del espejo térmico
14 40A Tomacorriente de 110 VCA
15 40A Alimentación del relevador del PCM [motores de 3.7 L, 5.0 L y 6.2 L]
15 50A Alimentación del relevador del PCM [motor de 3.5 L]
17 30A Control de estabilidad de balanceo (RSC)/Sistema de frenos antibloqueo (ABS)
18 60A Módulo de RSC/ABS
19 20A Toldo corredizo
20 30A Limpiadores
22 40A Alimentación del relevador del motor del ventilador
23 25A Ventilador eléctrico
24 40A Alimentación del relevador de la bomba de vacío [motor de 3.5 L]
25 20A Tomacorriente auxiliar (tablero de instrumentos)
26 20A Tomacorriente auxiliar (dentro de la consola central)
27 20A Alimentación del relevador de las luces de estacionamiento del TT
28 25A Módulo 4x4
29 30A Asiento térmico/refrigerado del pasajero
31 20A Asientos térmicos traseros
32 20A Tomacorriente auxiliar (trasero)
33 20A Alimentación del relevador de las luces de alto/direccionales del TT
34 30A Asiento eléctrico del conductor/módulo de memoria
35 10A PCM: alimentación de la memoria residual, Bobina del relevador del PCM, Solenoide de ventilación del cánister [motores de 3.7 L, 5.0 Ly 6.2 L]
36 20A Alimentación del relevador de la bomba de combustible
37 10A Acoplador 4 [SVT Raptor]
38 10A Solenoide de 4x4 IWE
39 10A Embrague del A/A
40 15A Alimentación del relevador de marcha/arranque
41 15A Lavador de la cámara delantera [SVT Raptor]
42 5A Bobina de marcha/arranque
43 15A Alimentación del relevador de la luz de reversa del TT
44 15A Acoplador 3 [SVT Raptor]
45 10A Sensor del alternador [motores que no sean de 6.2 L]
46 10A Interruptor de activación/desactivación del freno (BOO)
47 5A Marcha/arranque: Dirección electrónicamente asistida, Bobina del relevador del ventilador
48 5A Marcha/arranque: PCM
49 5A Marcha/arranque: módulo 4x4, luces de reversa, RSC/ABS, bobina del relevador de carga de la batería del TT, bobina del relevador del desempañador de la ventana trasera, bobina del relevador del lavador de la cámara delantera [SVT Raptor]
51 15A Espejos térmicos
57 15A PCM: alimentación de voltaje 1 - módulo del PCM [motores de 3.7 L, 5.0 Ly 6.2 L]
57 25A PCM: Alimentación de voltaje 1 - módulo del PCM [motor de 3.5 L]
58 20A PCM: alimentación de voltaje 2 (componentes generales del tren motriz, flujo de la masa de aire/sensor de temperatura del aire de admisión) [motores de 3.7 L, 5.0 L y 6.2 L]
58 20A PCM: Alimentación de voltaje 2 (componentes generales del tren motriz, solenoide de ventilación del cánister) [motor de 3.5 L]
59 10A PCM: Alimentación de voltaje 3 (Componentes del tren motriz relacionados con las emisiones, Bobina de los relevadores del ventilador)
60 15A PCM: alimentación de voltaje 4 - bobinas de encendido [motores de 3.5 L, 3.7 L y 5.0 L]
60 20A PCM: alimentación de voltaje 4 - bobinas de encendido [motor de 6.2 L]
61 5A Detector de lluvia

Caja de relevadores auxiliares (sólo SVT Raptor)

Caja de relevadores auxiliares (sólo SVT Raptor)
N°ADescripción
1 Relevador del acoplador 1
2 Relevador del acoplador 2
3 Relevador del acoplador 3
4 Relevador del acoplador 4
5 Relevador del lavador de la cámara delantera
