Ford F-150 / Fusibles 2014

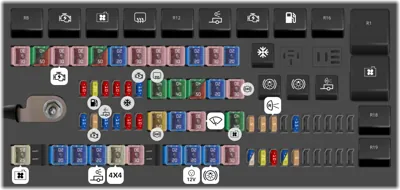

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Módulo de control del tren motriz [motor 3.5L]
- Ventilador eléctrico
- Luces de reversa de arrastre de remolque
- Luces de freno y direccionales derechas del sistema de arrastre de remolque
- Luces de freno y direccionales izquierdas del sistema de arrastre de remolque
- Embrague del aire acondicionado
- Módulo de control del tren motriz [motores 3.7L, 5.0L y 6.2L]
- Motor de arranque
- Motor del soplador
- Desempañador de la ventana trasera
- Ventilador eléctrico (alta velocidad)
- Luz de estacionamiento de arrastre de remolque
- Marcha/arranque
- Bomba de combustible
- Cargador de la batería del arrastre de remolque
- Motor del limplador
- Ventilador eléctrico (baja velocidad)
1 30A Motores de los estribos eléctricos
2 40A Ventilador eléctrico [3.7L, 5.0L]
2 50A Ventilador eléctrico [3.5L, 6.2L con arrastre de remolque máx., SVT Raptor]
3 30A Alimentación del relevador del motor de arranque
4 30A Asiento eléctrico del pasajero
5 40A Ventilador eléctrico [3.7L, 5.0L]
5 50A Ventilador eléctrico [3.5L, 6.2L con arrastre de remolque máx., SVT Raptor]
6 20A Faro de xenón: lado del pasajero
7 30A Control del freno de remolque
8 30A Interruptor auxiliar 1 [SVT Raptor]
9 30A Interruptor auxiliar 2 [SVT Raptor]
10 20A Módulo 4x4 (cambios electrónicos)
11 30A Alimentación del relevador de carga de la batería del arrastre de remolque
12 20A Tomacorriente auxiliar (panel de instrumentos)
13 40A Alimentación del relevador del desempañador de la ventana trasera, alimentación del relevador del espejo calentado
14 40A Tomacorriente de 110 voltios de CA
15 40A Alimentación del relevador del módulo de control del tren motriz ([motores 3.7L, 5.0L y 6.2L]
15 50A Alimentación del relevador del módulo de control del tren motriz [motor 3.5L]
16 20A Faros de xenón: lado del conductor
17 30A Control de estabilidad de balanceo/ Sistema de frenos antibloqueo
18 60A Módulo de control de estabilidad de balanceo/Sistema de frenos antibloqueo
19 20A Techo solar
20 30A Alimentación del relevador del limpiador
22 40A Alimentación del relevador del motor del soplador
23 25A Alimentación del relevador del ventilador eléctrico
25 20A Tomacorriente auxiliar (panel de instrumentos)
26 20A Tomacorriente auxiliar (dentro de la consola central)
27 20A Alimentación del relevador de luces de estacionamiento de arrastre de remolque
28 25A Módulo 4x4, módulo de bloqueo electrónico 4x2
29 30A Asientos delanteros calentados O calentados/enfriados
31 20A Asientos traseros calentados
32 20A Tomacorriente auxiliar (trasero)
33 20A Alimentación del relevador de las luces de freno y direccionales del remolque
34 30A Asiento eléctrico del conductor/módulo de memoria
35 10A Módulo de control del tren motriz: alimentación de respaldo y bobina del relevador, solenoide de la ventilación del canister [motores 3.7L, 5.0L y 6.2L]
36 20A Alimentación del relevador de la bomba de combustible
37 10A Interruptor auxiliar 4 [SVT Raptor]
38 10A Solenoide de extremos de rueda integrados 4x4
39 10A Alimentación del relevador del embrague del aire acondicionado
40 15A Alimentación del relevador de marcha/ arranque
41 15A Control del limpiador de la cámara frontal [SVT Raptor]
42 5A Bobina del relevador de marcha/arranque
43 15A Alimentación del relevador de luces de reversa de arrastre de remolque
44 15A Interruptor auxiliar 3 [SVT Raptor], espejos eléctricos plegables de arrastre de remolque
45 10A Sensor del alternador [motores 3.5L,3.7L y 5.0L]
46 10A Interruptor de activación/desactivación del freno
47 5A Marcha/arranque: dirección electrónicamente asistida, bobina del relevador del ventilador
48 5A Marcha/arranque: módulo de control del tren motriz
49 5A Marcha/arranque: módulo 4x4, luces de reversa, control de estabilidad de balanceo/sistema de frenos antibloqueo, bobina del relevador de carga de la batería de arrastre de remolque, bobina del relevador del desempañador de la ventana trasera, bobina del relevador del limpiador de la cámara delantera [SVT Raptor]
51 15A Espejos calentados
57 15A Módulo de control del tren motriz: alimentación de voltaje 1 (motores 3.7L, 5.0L y 6.2L)
57 25A Módulo de control del tren motriz: alimentación de voltaje 1 (motor 3.5L)
58 20A Módulo de control del tren motriz: alimentación de voltaje 2: componentes generales del tren motriz (sensor de temperatura del flujo de masa de aire/del aire de admisión - [motores 3.7L, 5.0Ly 6.2L] (solenoide de la ventilación del canister - [motor 3.5L])
59 10A Módulo de control del tren motriz: alimentación de voltaje 3 (componentes del tren motriz relacionados con las emisiones, bobina de los relevadores del ventilador eléctrico)
60 15A Módulo de control del tren motriz: alimentación de voltaje 4: bobinas de encendido [motores 3.5L, 3.7L y 5.0L]
60 20A Módulo de control del tren motriz: alimentación de voltaje 4: bobinas de encendido [motor 6.2L]
61 5A Sensor de lluvia

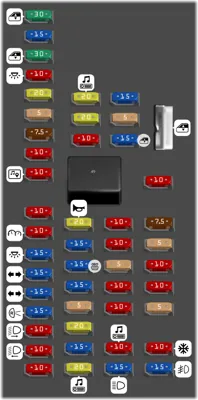

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana delantera del lado del conductor
2 15A SYNC, módulo de la pantalla (8 pulgadas)
3 30A Ventana delantera de lado del pasajero
4 10A Luces interiores
5 20A Módulo de memoria
6 5A No se usa (disponible)
7 7.5A Interruptor del espejo eléctrico, módulo de asiento con memoria
8 10A No se usa (disponible)
9 10A Pantalla de la radio, módulo GPS, módulo del panel electrónico de terminación
10 10A Relevador de marcha/accesorios
11 10A Tablero de instrumentos
12 15A Iluminación interior, luces de estribo, iluminación de fondo, luz del área de carga
13 15A Luces direccionales/de alto derechas
14 15A Luces direccionales/de alto izquierdas
15 15A Luces de reversa, tercera luz de freno
16 10A Faro de luz baja derecho
17 10A Faro de luz baja izquierdo
18 10A Interbloqueo del freno, iluminación del teclado, activación del módulo de control del tren motriz, módulo del sistema antirrobo pasivo
19 20A Amplificador de audio
20 20A Seguros eléctricos de las puertas
21 10A No se usa (disponible)
22 20A Claxon
23 15A Módulo de control del volante de dirección
24 15A Conector de enlace de datos, módulo de control del volante de dirección
25 15A No se usa (disponible)
26 5A Módulo de radiofrecuencia
27 20A No se usa (disponible)
28 15A Interruptor de encendido
29 20A Radio
30 15A Luces de estacionamiento delanteras
31 5A Activación/desactivación de los frenos: panel de instrumentos, motor
32 15A Retardo de accesorios: techo solar, ventanas eléctricas, seguros eléctricos, espejo/brújula con atenuación automática, espejos eléctricos telescópicos y plegables de arrastre de remolque
33 10A Asientos traseros calentados
34 10A Sistema de detección de reversa, interuptor 4x4, cámara de video trasera, indicador todo terreno [SVT Raptor], cámara de video delantera [SVT Raptor], módulo de unión de cámaras [SVT Raptor]
35 5A Interruptor de descenso en pendientes [SVT Raptor]
36 10A Módulo de control de sistemas de sujeción, módulo del sistema del sensor de ocupación del asiento
37 10A Control del freno de remolque
38 10A Accesorio con retardo: tomacorriente de 110 voltios, radio
39 15A Faros de luz alta
40 10A Luces de estacionamiento traseras
41 7.5A Indicador de desactivación de la bolsa de aire del pasajero, interruptor auxiliar [SVT Raptor]
42 5A Interruptor de cancelación de sobremarcha
43 10A No se usa (disponible)
44 10A No se usa (disponible)
45 5A No se usa (disponible)
46 10A Módulo de sistema de control de clima
47 15A Faros de niebla, luces direccionales del espejo exterior
48 Ventanas eléctricas, ventana trasera eléctrica deslizante
49 Accesorio con retardo

Caja del relevador auxiliar (SVT Raptor solamente)

Caja del relevador auxiliar (SVT Raptor solamente)
N°ADescripción
1 Interruptor auxiliar 1
2 Interruptor auxiliar 2
3 Interruptor auxiliar 3
4 Interruptor auxiliar 4
5 Limpiador de la cámara frontal
