Ford F-150 / Fusibles 2017

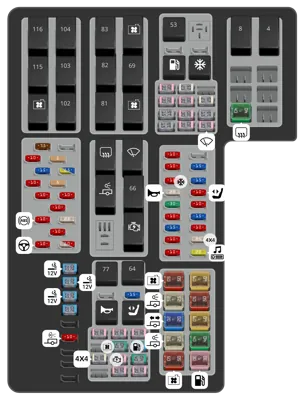

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- 15A Módulo de control de la transmisión.
4 Espejo lateral telescópico.
5 40A Desempañador de la ventana trasera.
8 Espejo lateral telescópico.
9 30A Bomba de combustible.
10 40A Ventiladores del enfriador del aire de carga [solo Raptor].
11 60A Motor del sistema de frenos automático.
12 50A Módulo de control de la carrocería 1.
13 60A Módulo de control de la carrocería 2.
14 20A Amplificador.
15 25A 4x4.
16 10A Módulo de foco.
17 15A Asiento calentado.
18 10A Bloqueo de la columna de la dirección.
19 10A Asientos eléctricos.
20 15A Barredor de nieve. Asientos calentados traseros.
22 30A Motor del limpiaparabrisa.
23 15A Sensor de lluvia.
24 25A Alimentador del ventilador de serie.
26 30A Motores del asiento del conductor.
27 30A Asiento eléctrico del pasajero.
28 30A Asiento con control de clima.
29 25A Fusibles acopladores 94, 96, 98 y 100 [solo Raptor].
30 Relevador del embrague del aire acondicionado.
33 50A Ventilador eléctrico 3.
34 25A Luces de estacionamiento de arrastre de remolque.
35 20A Fusible relevador de luces de freno/direccionales del remolque.
36 25A Módulo de luces de remolque.
37 50A Ventilador eléctrico 1.
38 10A Sensor Alt A.
39 10A Solenoide de extremos de rueda integrado.
40 15A Bloqueo electrónico.
41 10A Espejo telescópico.
42 30A Bomba de fluido de la transmisión.
43 25A Claxon.
44 10A Embrague del aire acondicionado.
45 10A Bobina del relevador del módulo de control del tren motriz.
46 10A Bobina del relevador del limpiador.
47 15A Acoplador 1 [solo Raptor].
48 15A Acoplador 2 [solo Raptor].
49 30A Módulo de control del freno de remolque.
50 30A Estribos eléctricos.
51 Relevador de la bomba de combustible.
53 Relevador del acoplador 5 [solo Raptor].
54 30A Módulo de calidad de voltaje. Alimentador del módulo de calidad de voltaje del módulo de control de la carrocería.
55 40A Alimentador RP2 del módulo de control de la carrocería.
56 20A Bomba de combustible.
57 30A Actuador del freno de estacionamiento eléctrico del lado derecho.
58 30A Actuador del freno de estacionamiento eléctrico del lado izquierdo.
59 30A Motor de arranque.
60 40A Motor del soplador.
61 30A Módulo de control de freno. Válvulas del sistema de frenos automático.
62 Relevador del asiento eléctrico.
63 15A Espejos calentados.
64 Relevador del acoplador 6 [solo Raptor].
65 Relevador del motor de arranque.
66 Relevador del módulo de control del tren motriz.
67 Relevador del limpiaparabrisa.
68 Relevador del motor del soplador.
69 Relevador de la ventana trasera eléctrica deslizante.
70 Relevador del ventilador eléctrico 1.
72 25A 4x4.
74 30A Motor PDRG.
75 Relevador del claxon.
77 Relevador del bloqueo de la columna de la dirección.
79 Relevador de la luz de estacionamiento del sistema de arrastre de remolque.
80 Relevador del desempañador de la ventana trasera.
81 Relevador del acoplador 1 [solo Raptor].
82 Relevador de cierre de PDRG.
83 Relevador del acoplador 2 [solo Raptor].
87 10A Luces de reversa del arrastre de remolque.
89 20A Tomacorriente 1 del encendedor.
90 20A Tomacorriente 2.
91 20A Tomacorriente 3.
92 20A Tomacorriente 4.
93 25A Alimentación 1 del vehículo GTDI.
93 10A Alimentación 1 del vehículo PFI.
94 10A Acoplador 3 [solo Raptor].
95 25A Alimentación 2 del vehículo.
96 10A Acoplador 4 [solo Raptor].
97 10A Alimentación 3 del vehículo.
98 5A Acoplador 5 [solo Raptor].
99 20A Alimentación 4 del vehículo [PFI].
99 15A Alimentación 4 del vehículo [GTDI].
100 5A Acoplador 6 [solo Raptor].
102 Relevador del barredor de nieve.
103 Ventilador del enfriador del aire de carga [solo Raptor].
104 Relevador 3 del ventilador electrónico.
105 10A Dirección hidráulica.
107 10A Frenos antibloqueo.
109 10A Módulo de control del tren motriz. Encendido de marcha/arranque del módulo de control de la transmisión.
110 10A Marcha/arranque 4x4. Control de crucero adaptable.
111 15A Marcha-arranque de la bomba de la transmisión.
112 10A Marcha-arranque de la bobina del relevador del enfriador del aire de carga [solo Raptor].
113 7.5A Sistema de información de puntos Cámara retrovisora. Cámara de vista delantera. Módulo de calidad de voltaje.
114 Relevador del ventilador eléctrico
115 Relevador del acoplador 3 [solo Raptor]
116 Relevador del acoplador 4 [solo Raptor]

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 10A Relevador de los faros de pedido. Relevador de los asientos eléctricos. Guantera. Luces de cortesía. Consola del toldo. Techo. Cortesía. Luces de mapa.
2 7.5A Lógica del módulo de memoria. Interruptores de los asientos con memoria. Motor del apoyo lumbar.
3 20A Motor del seguro de la puerta del conductor.
4 5A Control del freno de remolque.
5 20A No se usa.
6 10A No se usa.
7 10A No se usa.
8 10A No se usa.
9 10A No se usa (refacción).
10 5A Módulo de módem integrado.
11 5A Módulo de sensor combinado.
12 7.5A Módulo de la unidad de control de clima. Convertidor del enlace de datos inteligente.
13 7.5A Tablero. SCCM.
14 10A Freno.
15 10A Convertidor del enlace de datos inteligente.
16 15A Apertura de la puerta trasera.
17 5A HUD. Interruptor de adaptación al terreno.
18 5A Interruptor de encendido e interruptor de acceso pasivo y de arranque/detención pasivo. Solenoide inhibidor de la llave.
19 7.5A Cancelación de remolque/arrastre (O/D) para cambiador de columna o piso.
21 5A HUD. Sensor de temperatura interior y humedad.
22 5A EPB. Asiento eléctrico.
23 10A Interruptor PDRG. Inversor. Ventana lateral del lado del conductor. Toldo corredizo. Vista techo.
24 20A Bloqueo/desbloqueo centralizado.
25 30A Módulo de control de la puerta del conductor.
26 30A Módulo de control de la puerta del pasajero.
27 30A Vista techo. Toldo corredizo.
28 20A No se usa.
29 30A No se usa.
30 30A No se usa.
31 15A Interruptor y motor de pedal ajustable.
32 10A Pantalla multifunción. Sistema de posicionamiento global. SYNC. Receptor de radiofrecuencia.
33 20A Radio.
34 30A Relevador de marcha/arranque.
35 5A Módulo del sistema de protección.
36 15A Módulo de la cámara 360. Módulo de volante de dirección calentado. Espejo retrovisor. Asientos calentados traseros.
37 20A Fusibles de marcha/arranque de caja de distribución eléctrica.
38 Interruptores y motores de la ventana trasera.
