Ford F-150 / Fusibles 2020

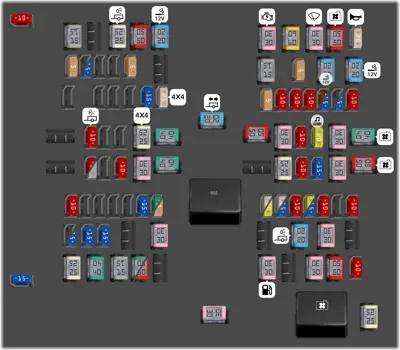

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Relevador del módulo de control del tren motriz.
- Relevador del ventilador eléctrico.
1 25A Claxon.
2 50A Ventilador eléctrico 1.
3 30A Motor del limpiaparabrisa.
4 60A Módulo de control de la carrocería.
5 30A Relevador del motor de arranque.
6 20A Tomacorriente 1.
8 20A Tomacorriente 2.
10 5A Sensor de lluvia.
12 15A Relevador del acoplador 1 [Raptor].
13 10A Marcha/arranque 4x4. Módulo de marcha/arranque del control de crucero adaptivo.
14 - No se usa [base].
14 15A No se usa (refacción) [Raptor].
15 7.5A Cámara de vista delantera. Módulo de calidad de voltaje.
15 15A Módulo de calidad de voltaje [Raptor].
16 10A Módulo de control del tren motriz. Marcha/arranque del módulo de control de la transmisión.
17 10A Marcha/arranque de los frenos antibloqueo.
18 10A Macha/arranque de la dirección hidráulica eléctrica.
19 5A Relevador del acoplador 5 [Raptor].
20 40A Motor del soplador.
21 30A Motores del asiento del pasajero.
22 20A Amplificador de radio.
23 10A Sensor Alt A.
24 30A Módulo de control del freno de remolque.
25 50A Módulo de control de la carrocería 1.
26 50A Ventilador eléctrico [gasolina].
27 30A Motores del asiento del conductor/módulo de memoria.
28 15A Asiento calentado.
29 10A Solenoide 4x4.
30 25A Carga de la batería del arrastre de remolques.
32 10A Embrague del A/C.
34 10A Alimentación 5 del vehículo [Diesel].
35 20A Alimentación 4 del vehículo [gasolina].
35 15A Alimentación 4 del vehículo [Diesel].
36 10A Alimentación 3 del vehículo.
37 25A Alimentación 2 del vehículo [gasolina].
37 15A Alimentación 2 del vehículo [Diesel].
38 25A Alimentación 1 del vehículo [gasolina].
38 20A Alimentación 1 del vehículo [Diesel].
41 30A Alimentador del módulo de calidad de voltaje del módulo de control de la carrocería.
43 20A Módulo de luces de remolque.
46 10A Bloqueo de la columna de la dirección.
47 50A Calefacción 3 del control del tren motriz [Diesel].
48 30A Calefacción del filtro de combustible [Diesel].
50 30A Bomba de combustible.
51 20A Tomacorriente 3.
52 50A Calefacción 2 del control del tren motriz [Diesel].
53 25A Luces de estacionamiento de arrastre de remolque.
55 15A Relevador del acoplador 2 [Raptor].
58 5A Cargador inteligente USB.
61 - No se usa [base].
61 15A No se usa (refacción) [Raptor].
62 5A Relevador del acoplador 6 [Raptor].
63 25A 4x4.
64 15A Bloqueo electrónico.
70 40A Válvulas del sistema de frenos antibloqueo (ABS). Freno de estacionamiento eléctrico.
71 25A 4x4.
74 10A Luces de reversa del arrastre de remolque.
76 40A Módulo de control de la carrocería 2.
77 30A Asiento con control de clima.
78 10A Módulo de foco.
80 10A Limpiador del parabrisa calentado.
80 Relevador del acoplador 4 [Raptor].
82 30A Bomba de líquido de la transmisión.
82 5A Módulo de control del tren motriz [Diesel].
83 15A Módulo de control de la transmisión.
88 10A Relevador de los asientos de contorno múltiple. Relevador del acoplador 3 [Raptor].
89 30A Estribos eléctricos.
93 15A Espejos calentados.
94 15A Módulo del asiento calentado trasero [Raptor, Diesel].
95 - No se usa [base].
95 15A No se usa (refacción) [Raptor].
97 40A Ventilador eléctrico [Raptor].
97 50A Calefacción 1 del control del tren motriz [Diesel].
98 15A 1OR módulo de transmisión r/s. 3.3L bomba del líquido de la transmisión.
99 40A Medallón calentado.
100 25A Relevador de calefacción de líquido de escape Diesel (DEF).
101 25A Ventilador eléctrico [base].
102 30A Ventana trasera eléctrica deslizante.
103 20A Fusible relevador de luces de freno/direccionales del remolque.
104 15A Interruptor del barredor de nieve. Asientos calentados traseros [base].
105 10A Espejo telescópico.

Compartimiento de pasajeros

Compartimiento de pasajeros
N°ADescripción
2 7.5A Lógica del módulo de memoria. Interruptores de los asientos con memoria. Motor del apoyo lumbar.
3 20A Motor del seguro de la puerta del conductor.
4 5A Control del freno de remolque.
5 20A No se usa (refacción).
6 10A No se usa (refacción).
7 10A No se usa (refacción).
8 10A No se usa (refacción).
9 10A Módulo eléctrico extendido [base].
10 5A Módulo de módem integrado.
11 5A Módulo de sensor combinado.
12 7.5A Módulo de la unidad de control de clima. Conector de enlace de datos inteligente.
13 7.5A Tablero. Módulo de control de la columna de la dirección.
14 10A Interruptor de activación/desactivación del freno.
15 10A Conector de enlace de datos inteligente.
16 15A Apertura de la puerta trasera.
17 5A Pantalla de visualización frontal. Interruptor de adaptación al terreno.
18 5A Interruptor de encendido e interruptor de acceso pasivo y de arranque/detención pasivo. Solenoide inhibidor de la llave.
19 7.5A Módulo eléctrico extendido [base].
19 7.5A Módulo de control de los sistemas de protección [Raptor].
20 7.5A No se usa (refacción).
21 5A Pantalla de visualización frontal. Sensor de temperatura interior y humedad.
22 5A Detección de pasajeros [Raptor].
23 10A Interruptor eléctrico del cristal trasero. Inversor. Ventana lateral del lado del conductor. Toldo corredizo. Vista techo.
24 20A Bloqueo/desbloqueo centralizado.
25 30A Módulo de control de la puerta del conductor.
26 30A Módulo de control de la puerta del pasajero.
27 30A Vista techo. Toldo corredizo.
28 20A No se usa (refacción).
29 30A No se usa (refacción).
30 30A No se usa (refacción).
31 15A Interruptor y motor de pedal ajustable.
32 10A Pantalla multifunción. SYNC. Receptor de radiofrecuencia.
33 20A Radio.
34 30A Relevador de marcha/arranque.
35 5A Interruptor de modo de manejo seleccionable. Interruptores del acoplador [Raptor].
36 15A Módulo de la cámara 360. Módulo de volante de dirección calentado. Espejo retrovisor. Asientos calentados traseros. Módulo de advertencia de salida del carril. Módulo automático de luz alta. Módulo de procesamiento de imagen A
37 20A No se usa (refacción).
38 Interruptores y motores de la ventana trasera.
