Ford F-150 / Fusibles 2021

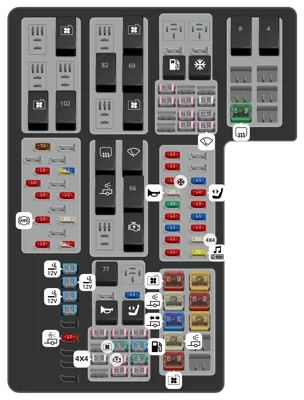

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
4 Espejo lateral telescópico.
5 40A Desempañador de la ventana trasera.
8 Espejo lateral telescópico.
11 60A Motor del sistema de frenos automático.
12 50A Módulo 1 de control de la carrocería.
13 60A Módulo 2 de control de la carrocería.
14 20A Amplificador.
15 25A 4x4.
16 10A Módulo de foco.
17 15A Asiento calentado.
18 10A Bloqueo de la columna de la dirección.
19 10A Asientos eléctricos.
20 15A Quitanieves. Asientos calentados traseros.
22 30A Motor del limpiaparabrisa.
23 15A Sensor de lluvia.
24 25A Alimentador del ventilador de serie.
26 30A Motores del asiento del conductor.
27 30A Asiento eléctrico del pasajero.
28 30A Asiento con control de clima.
30 Relevador del embrague del aire acondicionado.
33 50A Ventilador eléctrico 3.
34 25A Luces de estacionamiento de arrastre de remolque.
35 20A Fusible relevador de luces de freno/direccionales del remolque
36 25A Módulo de luces de remolque.
37 50A Ventilador eléctrico 1.
38 10A Sensor Alt A.
39 10A Solenoide de extremos de rueda integrado.
40 15A E-locker.
41 10A Espejo telescópico.
42 30A Bomba de fluido de la transmisión.
43 25A Bocina.
44 10A Embrague del aire acondicionado.
45 10A Bobina del relevador del módulo de control del tren motriz.
46 10A Bobina del relevador del limpiador.
49 30A Módulo de control del freno de remolque.
50 30A Estribos eléctricos.
51 Relevador de la bomba de combustible.
54 30A Módulo de calidad de voltaje. Alimentador del módulo de calidad de voltaje del módulo de control de la carrocería.
55 40A Alimentador RP2 del módulo de control de la carrocería.
56 20A Bomba de combustible.
57 30A Actuador EPB derecho.
58 30A Actuador EPB izquierdo.
59 30A Motor de arranque.
60 40A Motor del ventilador.
61 30A Módulo de control de freno. Válvulas del sistema de frenos automático.
62 Relevador del asiento eléctrico.
63 15A Espejos térmicos.
65 Relevador del motor de arranque
66 Relevador del módulo de control del tren motriz.
67 Relevador del limpiaparabrisa.
68 Relevador del motor del soplador.
69 Relevador de la ventana trasera eléctrica deslizante.
70 Relevador del ventilador eléctrico 1.
72 25A 4x4.
74 30A Motor PDRG.
75 Relevador de la bocina
77 Relevador del bloqueo de la columna de la dirección.
79 Relevador de la luz de estacionamiento del sistema de arrastre de remolque.
80 Relevador del desempañador de la ventana trasera.
82 Relevador de cierre de PDRG.
87 10A Luces de reversa del arrastre de remolques.
89 20A Tomacorriente 1 del encendedor.
90 20A Tomacorriente 2.
91 20A Tomacorriente 3.
92 20A Tomacorriente 4.
93 25A Alimentación 1 del vehículo GTDI.
93 10A Alimentación 1 del vehículo PFI.
95 25A Alimentación 2 del vehículo.
97 10A Alimentación 3 del vehículo.
99 20A Alimentación 4 del vehículo [PFI].
99 15A Alimentación 4 del vehículo [GTDI].
102 Relevador del quitanieves.
104 Relevador del ventilador eléctrico 3.
105 10A Dirección de potencia.
107 10A Frenos antibloqueo.
109 10A Módulo de control del tren motriz.
110 10A Marcha/arranque 4x4. Control de crucero adaptivo.
111 10A Marcha-arranque de la bomba de la transmisión.
113 7.5A Sistema de información de puntos ciegos izquierdo. Cámara retrovisora. Cámara de vista delantera. Módulo de calidad de voltaje.
114 Relevador del ventilador eléctrico 2.

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 10A Relevador de los faros de pedido. Relevador de los asientos eléctricos. Guantera. Luces de cortesía. Consola del toldo. Techo. Cortesía. Luces de mapa.
2 7.5A Lógica del módulo de memoria. Interruptores de los asientos de memoria. Motor del apoyo lumbar.
3 20A Motor del seguro de la puerta del conductor.
4 5A Control del freno de remolque.
5 20A Sin uso.
6 10A Sin uso.
7 10A Sin uso.
8 10A Sin uso.
9 10A Sin uso.
10 5A No se usa (repuesto).
11 5A Módulo de sensor combinado.
12 7.5A Módulo de la unidad de control de clima. Convertidor del enlace de datos inteligente.
13 7.5A Grupo. SCCM.
14 10A Freno.
15 10A Convertidor del enlace de datos inteligente.
16 15A Apertura de la puerta trasera.
17 5A HUD.
18 5A Interruptor de encendido e interruptor de acceso pasivo y de arranque/detención pasivo. Solenoide inhibidor de la llave.
19 7.5A Cancelación de remolque/arrastre (O/D) para cambiador de columna o piso.
20 7.5A Sin uso.
21 5A HUD. Sensor de temperatura interior y humedad.
22 5A EPB. Asiento eléctrico.
23 10A Interruptor PDRG. Inversor. Ventana lateral del lado del conductor. Toldo corredizo.
24 20A Bloqueo/desbloqueo centralizado.
25 30A Módulo de control de la puerta del conductor.
26 30A Módulo de control de la puerta del pasajero.
27 30A Vista roof. Toldo corredizo.
28 20A Sin uso.
29 30A Sin uso.
30 30A Sin uso.
31 15A Interruptor y motor de pedal ajustable.
32 10A Pantalla multifunción. Sistema de posicionamiento global. Sync 1. Sync 2. Receptor de radiofrecuencia.
33 20A Radio.
34 30A Relevador de marcha/arranque.
35 5A Módulo del sistema de protección.
36 15A Módulo de cámara en 360 grados. Módulo de volante de dirección Espejo retrovisor. Asientos calentados traseros.
37 15A Relevador de marcha/arranque de la de distribución eléctrica.
38 Interruptores y motores de la ventana trasera.
