Ford F-150 / Fusibles 2023

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 - No utilizado.
2 10A Alimentación de accesorios retardada.
3 7.5A Cargador inalámbrico.
4 20A No utilizado.
5 - No utilizado.
6 10A Interruptor de la ventanilla eléctrica del conductor.
7 10A Módulo de cambio de marchas.
8 5A Módulo de pasaporte de teléfono celular.
9 5A Módulo de sensor combinado.
10 - No utilizado.
11 - No utilizado.
12 7.5A Puerta de enlace central mejorada. Control de clima.
13 7.5A Tablero de instrumentos, Módulo de control de la columna de dirección.
14 15A No utilizado (repuesto).
15 15A Panel de control integrado, SYNC.
16 - No utilizado.
17 7.5A Módulo de control de faros.
18 7.5A No utilizado.
19 5A Interruptor de faros.
20 5A Arranque pasivo, Interruptor de encendido, Solenoide de inhibición de llave.
21 5A Interruptor de freno de remolque.
22 5A No utilizado.
23 30A Módulo de control de la puerta del conductor.
24 30A Techo corredizo.
25 20A No utilizado.
26 30A Módulo de control de la puerta del pasajero.
27 30A No utilizado.
28 30A Amplificador.
29 15A Pantalla de 12 pulgadas. Pedales ajustables.
30 5A No utilizado.
31 10A Receptor RF, Monitor del conductor, Interruptor de gestión de terreno.
32 20A Módulo de control de audio.
33 - No utilizado.
34 30A Relé de marcha/arranque.
35 5A Inversor de 400 vatios marcha/arranque.
36 15A Espejo interior con atenuación automática, Asiento trasero calefaccionado marcha/arranque, Dirección delantera adaptativa marcha/arranque, Volante calefaccionado [vehículos sin dirección delantera adaptativa].
37 20A Sistemas avanzados de asistencia al conductor.
38 Ventanillas eléctricas traseras.

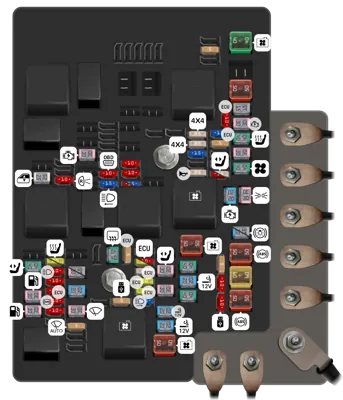

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de ventilador electrónico 1.
- Relé de ventilador electrónico 3.
1 50A Ventilador de refrigeración (gasolina, híbrido, Raptor, Tremor, Raptor R).
2 50A Refuerzo de freno eléctrico.
3 60A Módulo de control de la carrocería B+.
4 50A Refuerzo de freno eléctrico.
5 50A Dirección delantera activa.
7 40A Relé del ventilador del enfriador de aire de carga (Raptor, Tremor).
8 50A Ventilador de refrigeración (gasolina, híbrido, Raptor, Tremor, Raptor R).
9 30A Bomba de combustible 2 (Raptor R).
10 30A Bomba de combustible.
12 40A Asiento eléctrico del conductor.
14 30A Limpiaparabrisas izquierdo.
15 20A Módulo de luces de remolque.
16 30A Módulo del portón trasero.
16 15A Luces de búsqueda (policía).
18 40A Luneta trasera calefaccionada (gasolina, híbrido).
19 20A Toma de corriente auxiliar, cargador inteligente USB.
20 20A Toma de corriente auxiliar.
21 30A Carga de batería de remolque.
22 30A Asiento eléctrico del pasajero.
24 40A Módulo de control de la carrocería - alimentación de entrada de energía de la batería 1.
25 20A Toma de corriente auxiliar.
26 40A Módulo de control de la carrocería - alimentación de entrada de energía de la batería 2.
27 25A Ventana trasera corrediza eléctrica.
31 30A Motor de arranque.
39 20A Encendido/marcha de la transmisión.
40 30A Luces de estacionamiento de remolque.
41 40A Motor del ventilador.
42 30A Módulo de control de freno del remolque.
43 40A Módulo de asientos con control de clima. Estribos eléctricos.
44 30A Módulo de control de la carrocería arranque/parada.
45 15A Relé de carrocero 1 (Raptor, Tremor, Raptor R).
46 20A Luces de freno y giro de remolque (conector de 4 pines).
46 15A Relé de carrocero 2 (Raptor, Tremor, Raptor R).
48 10A Dirección asistida electrónica.
49 10A Refuerzo de freno eléctrico.
50 10A Módulo de control del tren motriz (gasolina, híbrido).
51 10A Cámara de luz de freno central superior. Cámara de remolque. Inversor de 2 kW. Alternador de 24 V - alimentación de encendido/marcha. Cámara de video trasera analógica.
52 10A Alimentación de encendido/marcha de los faros.
53 20A Interruptor de quitanieves (gasolina). Asientos traseros calefaccionados (gasolina, híbrido).
53 20A Asientos traseros calefaccionados (Raptor, Tremor, Raptor R)
57 5A Módulo del sensor de lluvia.
60 5A Cargador inteligente USB.
61 15A Faros derechos.
62 20A Energía del módulo de control del tren motriz (gasolina, híbrido).
63 20A Energía del módulo de control del tren motriz.
64 25A Energía del módulo de control del tren motriz (gasolina, híbrido).
65 20A Energía del módulo de control del tren motriz (híbrido).
65 10A Energía del módulo de control del tren motriz (gasolina, Raptor, Tremor).
67 5A Bobina del módulo de control del tren motriz.
68 10A Cargador inteligente USB.
69 10A Liberación del portón trasero.
70 5A Relé de carrocero 5 (Raptor, Tremor, Raptor R).
71 10A Luces de reversa de remolque.
74 15A Faros izquierdos.
75 10A Control de enlace de datos inteligente.
81 10A Relé de carrocero 3 (Raptor, Tremor, Raptor R).
81 15A Módulo de control de la batería de tracción (híbrido).
82 10A Bomba de refrigerante eléctrica del motor (híbrido).
83 10A Módulo de control de alerta para peatones (híbrido). Módulo de control de la batería de tracción (híbrido). Bomba de refrigerante eléctrica del motor (híbrido).
86 25A Bocina.
88 15A Módulo de control de la batería de tracción (híbrido). Bomba de aire de carga (Raptor R).
89 25A Tracción en las cuatro ruedas.
90 25A Tracción en las cuatro ruedas.
91 10A Relé de carrocero 4 (Raptor, Tremor, Raptor R).
91 25A Relé de asientos multicontorno (gasolina, híbrido).
94 5A Energía CC/CC (híbrido).
95 15A Energía del módulo de control del tren motriz (híbrido).
96 10A Energía del módulo de control del tren motriz (híbrido). Bombas de refrigerante (híbrido).
103 5A Relé de carrocero 6 (Raptor, Tremor, Raptor R).
