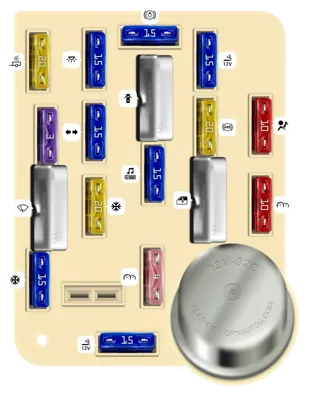

Panel de Fusibles del Tablero de Instrumentos

N°	A	Descripción
1	15A	Aire acondicionado/Calefacción
2		Limpiaparabrisas/Arandela de Intervalo
3	3A	Interruptor de posición de ralentí [Diésel]
4	20A	Lámparas exteriores, Relé de luces de remolque, Alarma de advertencia, Iluminación del tablero de instrumentos
6	20A	Selector de tanque de combustible [Solo diésel], Aire acondicionado/Calefacción
7	15A	Luces direccionales, Desempañador de ventana trasera [Solo Bronco]
8	15A	Luces de cortesía, Luz del compartimento del motor, Memoria de radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Alarma de advertencia
9	15A	Toma de corriente
10	4A	Iluminación del tablero de instrumentos
11	15A	Radio, Atenuación de pantalla de radio
12		Cierre centralizado, Ventana trasera eléctrica [Solo Bronco], Control electrónico de cambios, Soporte lumbar eléctrico
13	15A	Focos, Luces de freno y emergencia, Memoria de energía viva, Sensor de freno (para frenos antibloqueo, control de velocidad, control electrónico del motor), Interbloqueo de cambio de freno
14		Ventanas eléctricas, Ventana trasera eléctrica: Interruptor del tablero de instrumentos
15	20A	Frenos antibloqueo
16	15A	Encendedor de cigarrillos
17	10A	Interruptor de sobremarcha, Interruptor de luz de freno, Alarma de advertencia, Pantalla de luces de advertencia diésel, Interruptor de agua de combustible, Interruptor de advertencia de bajo vacío, Tablero de instrumentos, Control electrónico de cambios
18	10A	Bolsa de aire, Espejo automático día/noche, Interbloqueo de cambio de freno, Velocímetro, Módulo de cambio electrónico 4WD, Control electrónico de cambios, Consola superior

Caja de Fusibles del Compartimento del Motor (GASOLINA)

N°	A	Descripción
-		Carga de batería del remolque [Diésel], WAC [4.9L (Camión Seis)]
-		Luces de marcador del remolque o Luces de circulación de doble rueda trasera
-		Bocina
-		Luces de reversa del remolque [Diésel], Bomba de combustible [Gasolina]
-		Potencia TEGA/PCM o Sistema de control electrónico de transmisión [Diésel]
-		Potencia del módulo de control del motor/transmisión electrónico (EEC/PCM) [Gasolina]
1	20A	Luz de paso de faro, Luz diurna
3	20A	Bocina, Control de velocidad
4	25A	Relé de luces de remolque, Relé de luces de reversa del remolque
5	15A	Luces de reversa, Luz diurna, Relé de carga de batería del remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO), 4WABS [Gasolina]
6	5A	Luces de freno/giros derechas del remolque
7	5A	Luces de freno/giros izquierdas del remolque
9	20A	Control electrónico de transmisión [Diésel]
9	20A	Relé de potencia EEC/PCM, Módulo de control del motor/transmisión electrónico, Relé de la bomba de combustible [Gasolina]
10	20A	Relé de arranque, Fusible (Compartimiento de pasajeros): "10", "15"
11	20A	Controlador de enchufe de combustible, Solenoide de corte de combustible, Interruptor de temperatura del motor, Solenoide de avance en frío, Solenoide de ralentí en frío
12		Diodo: Potencia TEGA
13	50A	Fusible (Compartimiento de pasajeros): "9", "13"
14	30A	Desempañador de ventana trasera
15	50A	Fusible (Compartimiento de pasajeros): "1","7", Fusible (Compartimiento del motor): "5"
16	20A	Relé de la bomba de combustible [Gasolina]
17	50A	Luz de carga del alternador, Fusible (Compartimiento de pasajeros): "6", "11", "14", "17", Fusible (Compartimiento del motor): "11", "22"
18	30A	Relé de carga de batería del remolque
19	40A	Interruptor principal de luces, Faros
20	50A	Fusible (Compartimiento de pasajeros): "4", "8", "12", "16"
21	30A	Unidad de control electrónico de frenos del remolque
22	20A	Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de transmisión, Relé de bujías de incandescencia [Diésel]
22	20A	Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
