Ford F-250 / Fusibles 1995

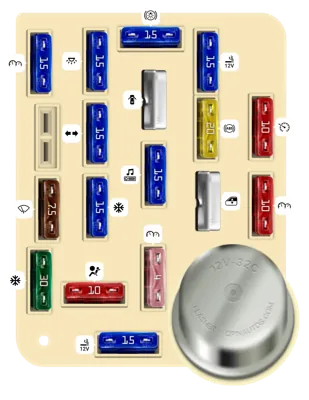

Panel de Fusibles del Tablero de Instrumentos

Panel de Fusibles del Tablero de Instrumentos
N°ADescripción
1 30A Aire acondicionado/Calefaccionado
2 7.5A Limpiaparabrisas/Arandela de Intervalo
4 15A Lámparas Exteriores, Relé de Lámparas de Remolque, Alarma de Advertencia, Iluminación de Instrumentos
5 10A Sistema de Airbag
6 15A Selector de Tanque de Combustible [Solo Diesel], Aire acondicionado/Calefaccionado
7 15A Luces de Giro, Desempañador de Ventana Trasera [Solo Bronco]
8 15A Luces de Cortesía, Lámpara del Compartimento del Motor, Memoria de Radio, Espejos Eléctricos, Memoria del Reloj, Memoria del Velocímetro, Alarma de Advertencia
9 15A Toma de Corriente
10 4A Iluminación de Instrumentos
11 15A Radio, Atenuación de Pantalla de Radio
12 Cierre de Puerta Eléctrico, Ventana Trasera Eléctrica [Solo Bronco], Control de Cambio Electrónico, Soporte Lumbar Eléctrico
13 15A Luces de Freno y Emergencia, Sensor de Freno Para: Frenos Antibloqueo, Control de Velocidad, Control Electrónico del Motor
14 Ventanas Eléctricas
15 20A Frenos Antibloqueo
16 15A Encendedor de Cigarros
17 10A Interruptor de Sobremarcha, Interruptor de Luz de Freno, Alarma de Advertencia, Pantalla de Lámparas de Advertencia Diesel, Interruptor de Agua de Combustible, Interruptor de Advertencia de Bajo Vacío, Tablero de Instrumentos, Control de Cambio Electrónico
18 10A Velocímetro, Control de Velocidad, Control de Cambio Electrónico

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- Carga de batería del remolque [Diésel], Luces antiniebla
- Luces de marcador del remolque o luces de marcha de doble rueda trasera
- Claxon
- Luces de reversa del remolque, Potencia IDM [Inyección Directa Diésel] [Diésel], Bomba de combustible [Gasolina]
- Potencia TEGA/PCM o Sistema de control electrónico de transmisión [Diésel]
- Potencia del control electrónico del motor/módulo de control del tren motriz (EEC/PCM) [Gasolina]
1 20A Radio
2 15A Relé de lámpara antiniebla
3 30A Claxon, Luz de cruce de faros, Luz diurna
4 25A Relé de luces de remolque, Relé de luces de reversa del remolque
5 15A Luces de reversa, Luz diurna, Relé de carga de batería del remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO), Control de velocidad [Gasolina]
6 10A Luces de freno/direccionales derechas del remolque
7 10A Luces de freno/direccionales izquierdas del remolque
8 30A Potencia EDV [Diésel]
9 20A Módulo de control del tren motriz [Diésel]
9 20A Relé de potencia EEC/PCM, Módulo de control electrónico del motor/tren motriz, Relé de bomba de combustible [Gasolina]
10 20A Relé de arranque, Fusible (compartimento de pasajeros): "15", "18"
11 20A Controlador de enchufe de combustible, Solenoide de cierre de combustible, Interruptor de temperatura del motor, Solenoide de avance en frío, Solenoide de ralentí en frío [Diésel]
12 Módulo de control de potencia (PCM), Potencia del control electrónico del motor (EEC)
13 50A Fusible (compartimento de pasajeros): "5", "9", "13"
15 50A Fusible (compartimento de pasajeros): "1","7", Fusible (compartimento del motor): "5"
16 20A Relé de bomba de combustible [Gasolina]
17 50A Luz de carga del alternador, Fusible (compartimento de pasajeros): "2", "6", "11", "14", Fusible (compartimento del motor): "22"
18 30A Relé de carga de batería del remolque
19 40A Interruptor principal de luces, Faros
20 50A Fusible (compartimento de pasajeros): "4", "8", "12", "16"
21 30A Unidad de control de freno electrónico del remolque
22 20A Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de transmisión, Relé de potencia del módulo de control de potencia (PCM), Relé de bujías de incandescencia [Diésel]
22 20A Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
