Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces interiores | ||
| - | Relé de ahorro de batería | ||
| - | Relé de un solo toque hacia abajo | ||
| - | Relé de retardo ACC | ||
| 1 | 15A | Relé de intermitentes | |
| 2 | 5A | Tablero de instrumentos | |
| 3 | 25A | Encendedor de cigarrillos | |
| 4 | 5A | Relé de luces de estacionamiento, Relé de faros, Módulo de luces automáticas, Módulo de personalidad antirrobo remoto (RAP), Interruptor de espejos eléctricos | |
| 5 | 15A | Sensor de rango de transmisión digital (DTR) (T/A), Interruptor de luces de reversa (M/T), Módulo de luces de circulación diurna (DRL), Conjunto de servomotor/amplificador de control de velocidad, Conjunto de control de calefacción y aire acondicionado, Actuador de compuerta de mezcla | |
| 6 | 5A | Actuador de bloqueo de cambio, Módulo electrónico genérico (GEM), Módulo de suspensión neumática trasera (RAS) | |
| 8 | 5A | Radio, Interruptor principal de luces, Módulo de personalidad antirrobo remoto (RAP) | |
| 11 | 30A | Relé de bomba de limpiaparabrisas, Relé de funcionamiento/estacionamiento del limpiaparabrisas, Relé de limpiaparabrisas alta/baja, Motor del limpiaparabrisas | |
| 12 | 5A | Conector de enlace de datos (DLC) | |
| 13 | 15A | Módulo del sistema de frenos antibloqueo trasero (RABS), Interruptor de encendido/apagado del freno (BOO), Interruptor de presión de freno | |
| 14 | 15A | Relé de ahorro de batería, Relé de luces interiores | |
| 15 | 5A | Módulo electrónico genérico (GEM) | |
| 16 | 20A | Tablero de instrumentos (sin DRL), Módulo de luces de circulación diurna (DRL), Faros de luz alta (Energía suministrada a través del interruptor multifunción) | |
| 18 | 5A | Relé de luces de estacionamiento, Controlador electrónico de freno de remolque, Interruptor principal de luces, Relé de funcionamiento de remolque, Luces delanteras de estacionamiento/giro, Luces de matrícula, Luces de freno/estacionamiento/giro, Luces traseras/de posición laterales (Energía suministrada a través del interruptor principal de luces) | |
| 19 | 10A | Tablero de instrumentos, Monitor de diagnóstico de la bolsa de aire | |
| 20 | 5A | Módulo de control del tren motriz (PCM), Módulo electrónico genérico (GEM)/Módulo temporizador central (CTM) | |
| 21 | 15A | Interruptor de posición del pedal del embrague (CPP) (sin RAP), Relé de interrupción del motor de arranque (con RAP) | |
| 22 | 10A | Monitor de diagnóstico de la bolsa de aire, Módulo de desactivación pasiva (PAD) | |
| 23 | 10A | Relé de carga de batería de remolque, Solenoide de cubo 4X4, Solenoide de cubo 4X2, Relé de intermitentes, Relé de cambio sobre la marcha | |
| 24 | 10A | Relé del soplador | |
| 25 | 5A | Módulo del sistema de frenos antibloqueo en las 4 ruedas (4WABS), Relé 4WABS | |
| 26 | 10A | Módulo de luces de circulación diurna (DRL), Faro derecho | |
| 27 | 5A | Interruptor principal de luces, Relé de luces antiniebla | |
| 28 | 10A | Faro izquierdo | |
| 29 | 5A | Módulo de luces automáticas, Tablero de instrumentos, Interruptor de control de transmisión (TCS), Conjunto de resistencia/diodo de advertencia de freno (con RABS) | |
| 30 | 30A | Condensador de ruido de radio, Bobina de encendido, Diodo de alimentación del PCM |

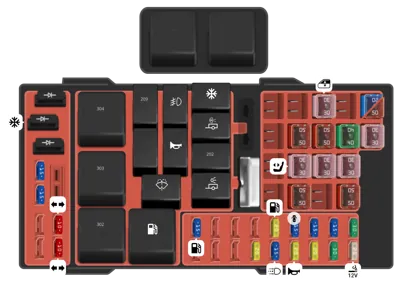

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo ABS trasero | ||
| - | Diodo PCM | ||
| - | Limpiaparabrisas velocidad ALTA/BAJA | ||
| - | Limpiaparabrisas Marcha/Estacionamiento | ||
| - | Relé de la bomba del lavaparabrisas | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la bocina | ||
| - | Relé de alimentación ECC | ||
| 1 | 20A | Relé de luces de marcha de remolque, Relé de luces de reversa de remolque | |
| 2 | 10A | Monitor de diagnóstico de la bolsa de aire | |
| 3 | 15A | Relé de desbloqueo total, Relé de bloqueo total, Relé de desbloqueo del conductor, Interruptor de bloqueo de puerta eléctrico izquierdo (LH), Interruptor de bloqueo de puerta eléctrico derecho (RH) | |
| 4 | 15A | Suspensión neumática trasera (RAS) | |
| 5 | 20A | Relé de la bocina | |
| 6 | 15A | Radio, Amplificador de sonido premium, Cambiador de CD | |
| 7 | 15A | Interruptor de luz principal, Relé de luces de estacionamiento | |
| 8 | 30A | Interruptor de luz principal, Relé de faros, Interruptor multifunción | |
| 9 | 15A | Módulo de luces de circulación diurna (DRL), Relé de luces antiniebla | |
| 10 | 25A | Toma de corriente auxiliar | |
| 14 | 60A | Sistema de frenos antibloqueo en las 4 ruedas (4WABS) | |
| 14 | 20A | Módulo/Interruptor de encendido [Solo con RABS] | |
| 15 | 50A | Compresor de suspensión neumática trasera | |
| 16 | 40A | Relé de carga de batería de remolque, Módulo de fusibles del motor (Fusible 2) | |
| 17 | 30A | Relé de cambio sobre la marcha, Relé de cambio de la caja de transferencia | |
| 18 | 30A | Interruptor de control del asiento eléctrico | |
| 19 | 20A | Relé de la bomba de combustible | |
| 20 | 50A | Interruptor de encendido | |
| 21 | 50A | Interruptor de encendido | |
| 22 | 50A | Alimentación de batería del panel de fusibles/relés de la caja de conexiones | |
| 23 | 40A | Relé del soplador | |
| 24 | 30A | Relé de alimentación del PCM, Módulo de fusibles del motor (Fusible 1) | |
| 25 | 30A | Panel de fusibles/relés de la caja de conexiones, Relé de retardo ACC | |
| 28 | 30A | Controlador de freno electrónico de remolque |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Toma de corriente | |
| 2 | 30A | Módulo de control del tren motriz | |
| 3 | 30A | Faros delanteros/Luces automáticas | |
| 4 | 15A | Suspensión neumática | |
| 5 | 20A | Luces de reversa/estacionamiento de remolque | |
| 6 | 15A | Luces de estacionamiento/Luces automáticas | |
| 7 | 20A | Bocina | |
| 8 | 15A | Seguros eléctricos de puertas | |
| 9 | 15A | Luces de circulación diurna (DRL), Faros antiniebla | |
| 10 | 20A | Bomba de combustible | |
| 11 | 20A | Campo del alternador | |
| 18 | 15A | Módulo de control del tren motriz, Inyectores de combustible, Bomba de combustible, Sensor de flujo de aire masivo | |
| 19 | 10A | Luz de freno y giro a la derecha de remolque | |
| 20 | 10A | Luz de freno y giro a la izquierda de remolque | |
| 23 | 15A | Módulo de control del tren motriz, Sensor HEGO, Ventilación del depósito | |
| 24 | 15A | Módulo de control del tren motriz, Transmisión automática, Sensor CMS | |
| 101 | 30A | Carga de batería de remolque | |
| 102 | 20A | Módulo de freno antibloqueo en las cuatro ruedas/Módulo de freno antibloqueo en la rueda trasera | |
| 102 | 50A | Módulo de freno antibloqueo en las cuatro ruedas/Módulo de freno antibloqueo en la rueda trasera | |
| 103 | 50A | Alimentación de batería del bloque de empalme | |
| 104 | 30A | Motor de cambio y embrague 4x4 | |
| 105 | 40A | Ventilador delantero de control de clima | |
| 108 | 30A | Freno eléctrico de remolque | |
| 109 | 50A | Compresor de suspensión neumática | |
| 110 | 30A | Ventanas eléctricas | |
| 111 | 50A | Alimentación de batería del interruptor de encendido (Circuitos de arranque y marcha) | |
| 112 | 30A | Asiento eléctrico del conductor | |
| 113 | 50A | Alimentación de batería del interruptor de encendido (Circuitos de marcha y accesorios) | |
| 201 | Relé de luz de estacionamiento de remolque | ||
| 202 | Relé de marcha/estacionamiento del limpiaparabrisas delantero | ||
| 203 | Relé de luz de reversa de remolque | ||
| 204 | Relé de embrague del aire acondicionado | ||
| 205 | Relé de bocina | ||
| 206 | Relé de faro antiniebla | ||
| 207 | Relé de bomba de limpiaparabrisas delantero | ||
| 209 | Relé de limpiaparabrisas delantero Alto/Bajo | ||
| 301 | Relé de bomba de combustible | ||
| 302 | Relé de carga de batería de remolque | ||
| 303 | Relé de suspensión neumática trasera | ||
| 304 | Relé del módulo de control del tren motriz | ||
| 501 | Diodo del módulo de control del tren motriz | ||
| 502 | Diodo del embrague del aire acondicionado |
