Ford F-250 / Fusibles 2011

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
1 30A No utilizado (repuesto)
2 15A Relé de equipamiento adicional #4
3 30A No utilizado (repuesto)
4 10A Interruptor de espejo telescópico, Luces interiores, Luz del capó
5 20A Techo solar
6 5A Módulo del asiento del conductor
7 7.5A Interruptor del asiento del conductor, Motor lumbar del conductor
8 10A Interruptor del espejo eléctrico
9 10A Relé de equipamiento adicional #3
10 10A Relé de funcionamiento/accesorio, Alimentación de acceso del cliente
11 10A Tablero de instrumentos
12 15A Iluminación interior, Luces de estribo iluminadas
13 15A Señales de giro y luces de freno derechas, Relé de parada y giro del remolque (TT) derecho
14 15A Señales de giro y luces de freno izquierdas, Relé de parada y giro del TT izquierdo
15 15A Luces de freno montadas en alto, Luces de reversa, Relé de reversa del TT
16 10A Faros de luz baja derecha
17 10A Faros de luz baja izquierda
18 10A Iluminación del teclado, Indicador de antirrobo pasivo (PATS). Módulo de control del tren motriz (PCM), Interbloqueo de cambio de freno
19 20A Subwoofer
20 20A Cerraduras eléctricas de las puertas
21 10A Interruptor de freno activado/desactivado
22 20A Bocina
23 15A No utilizado (repuesto)
24 15A Módulo de control del volante, Conector de diagnóstico, Módulo de radio satelital, Relé de espejo plegable eléctrico, Entrada sin llave remota
25 15A No utilizado (repuesto)
26 5A Módulo de control del volante
27 20A Amplificador
28 15A Interruptor de encendido
29 20A SYNC, Módulo GPS, Placa frontal de la radio
30 15A Relé de lámpara de estacionamiento, Relé de lámpara de estacionamiento del TT
31 5A Controlador de freno de remolque (señal de freno) Acceso del cliente
32 15A Techo solar, Espejos con atenuación automática, Inversor de potencia, Iluminación del interruptor de bloqueo de puerta del conductor y pasajero
33 10A Módulo de control de restricción
34 10A No utilizado (repuesto)
35 5A Interruptor de cambio selecto, Módulo de ayuda de estacionamiento en reversa, Módulo de control de freno de remolque
36 10A Interruptor de selección de tanque de combustible
37 10A Calefactor PTC
38 10A Placa frontal de la radio
39 15A Faros de luz alta
40 10A Luces de estacionamiento (en espejos), Luces de marcador de techo
41 7.5A Indicador de desactivación del airbag del pasajero
42 5A No utilizado (repuesto)
43 10A Relé del limpiaparabrisas
44 10A Interruptores de equipamiento adicional
45 5A No utilizado (repuesto)
46 10A Control de clima
47 15A Luces antiniebla, Indicador de luces antiniebla (en el interruptor)
48 Interruptor de ventanas eléctricas, Interruptor de ventana trasera deslizante eléctrica
49 Accesorio con retardo

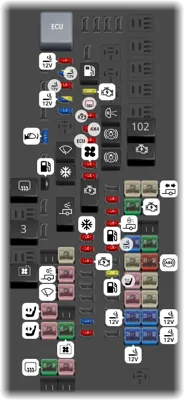

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
1 Motor del soplador
3 Calefaccionadores de urea
5 Desempañador de la ventana trasera
7 40A Desempañador de la ventana trasera
8 30A Asiento del pasajero
9 30A Asiento del conductor
15 Bomba de combustible
17 15A Espejo calefaccionado
22 30A Freno eléctrico del remolque
23 40A Motor del soplador
25 30A Limpiaparabrisas
26 30A Luces de parqueo del remolque
27 25A Calefaccionadores de urea
28 Barra de bus
29 Luces de parqueo del remolque
30 Embrague del aire acondicionado
31 Limpiaparabrisas
33 15A Energía del vehículo (VPWR) 1
34 15A VPWR 2 [motor diésel]
34 20A VPWR 2 [motor de gasolina]
35 10A VPWR 3
36 15A VPWR 4 [motor diésel]
36 20A VPWR 4 [motor de gasolina]
37 10A VPWR 5 [motor diésel]
38 Módulo de control del tren motriz (PCM) [motor diésel], Módulo de control electrónico (ECM) [motor de gasolina]
39 10A Bloqueo de cubo 4x4
40 15A Bloqueo electrónico 4x4
45 10A Bobina del relé de arranque/marcha
46 10A Módulo de control de la transmisión (TCM) energía de mantenimiento
47 10A Alimentación del embrague del aire acondicionado
48 Arranque/marcha
49 10A Sistema de cámara de visión trasera
50 10A Bobina del relé del motor del soplador
52 10A PCM/ECM/TCM arranque/marcha
53 10A Módulo 4x4
54 10A Sistema de frenos antibloqueo (ABS) arranque/marcha
55 10A Bobina del desempañador de la ventana trasera, Bobina de carga de la batería
56 20A Alimentación de arranque/marcha del panel de fusibles del compartimento de pasajeros
57 Bomba de combustible
66 20A Bomba de combustible
68 10A Bobina del relé de la bomba de combustible
70 10A Lámpara de reversa del remolque
71 10A Ventilación del canister [motor de gasolina]
72 10A Bobina del relé PCM/ECM alimentación de mantenimiento
74 Luz de freno/giros izquierda del remolque
75 Luz de freno/giros derecha del remolque
76 Lámpara de reversa
82 20A Toma de corriente auxiliar #2
83 20A Toma de corriente auxiliar #1
84 30A Motor de cambio 4x4
85 30A Asientos calefaccionados/refrigerados
86 25A Alimentación de la bobina ABS
87 20A Toma de corriente auxiliar #5
89 40A Motor de arranque
90 25A Carga de batería del remolque
92 20A Toma de corriente auxiliar #4
93 20A Toma de corriente auxiliar #3
94 25A Adaptador #1
95 25A Adaptador #2
96 50A Bomba ABS
97 40A Inversor
100 25A Señales de giro del remolque
101 Arranque
102 Carga de batería del remolque
