Ford F-250 / Fusibles 2017

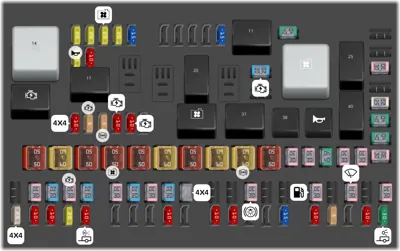

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 20A Módulo de control del tren motriz.
2 20A Emisiones (MIL).
3 20A Ventilador de enfriamiento. Compresor del A/C. Freno del motor.
4 20A Tapón de supresión de ruido. Sensor de flujo de la masa de aire. Emisiones. Bujías incandescentes. Urea.
5 15A Módulo de control de combustible de gas natural comprimido.
10 15A Espejos retrovisores exteriores calentados.
11 Relevador CNG.
12 40A Medallón calentado.
14 Relevador del módulo de control del tren motriz.
15 20A Claxon.
16 10A Alimentación del relevador del embrague del A/C.
17 Relevador del medallón calentado y espejos calentados.
20 Relevador de la calefacción suplementaria de aire del banco 1.
22 20A Tomacorriente auxiliar N.° (consola trasera). Marcha/arranque.
24 Relevador del ventilador de enfriamiento. Relevador de la calefacción suplementaria de aire del banco 3.
25 Relevador de potencia del módulo de bujías incandescentes.
27 30A Relevador de carga de la batería del sistema de arrastre de remolque.
29 Relevador de marcha/arranque.
30 10A Módulo 4x4.
31 5A Control de crucero adaptable. Marcha/arranque.
32 5A Módulo del sistema de frenos antibloqueo. Marcha/arranque.
33 10A Módulo de control del tren motriz (ISPR). Marcha/arranque. Módulo de control de motor. Módulo de control de la transmisión.
34 10A Sistema de información de puntos ciegos. Marcha/arranque. Cámara frontal. Cámara trasera.
36 Relevador del motor del soplador.
37 Relevador de carga de la batería del sistema de arrastre de remolque.
38 Relevador del embrague del compresor de A/C.
39 Relevador del claxon.
40 Relevador de la calefacción suplementaria de aire del banco 2.
41 25A Bujías incandescentes.
42 40A Módulo de iluminación de arrastre de remolque.
43 40A Motor del soplador delantero.
44 50A Módulo de calidad de voltaje. Módulo de control de la carrocería.
45 60A Dirección frontal activa.
46 50A Calefacción suplementaria de aire del banco 2.
47 50A Ventilador de enfriamiento. Calefacción suplementaria de aire del banco 3.
48 50A Bus RP1 del módulo de control de la carrocería.
49 60A Inversor.
50 50A Bus RP2 del módulo de control de la carrocería.
51 60A Alimentación B+ del módulo de control de la carrocería.
52 60A Bomba del sistema de frenos antibloqueo.
53 50A Calefacción suplementaria de aire del banco 1.
54 30A Módulo de control del freno de remolque.
55 30A Módulo del asiento con control de clima.
56 40A Módulo de iluminación auxiliar.
57 30A Estribos eléctricos.
58 30A Relevador del módulo de control de combustible de gas natural comprimido.
59 30A Válvula del sistema de frenos antibloqueo.
61 30A Asiento eléctrico del conductor.
62 20A Tomacorriente auxiliar N.° (panel de instrumentos).
63 30A Motor de arranque.
64 20A Tomacorriente auxiliar N.° 2.
65 30A Módulo de iluminación de arrastre de remolque.
66 20A Tomacorriente auxiliar N.° 3 (consola central).
67 30A Asiento eléctrico del pasajero.
68 20A Tomacorriente auxiliar N.° 4 (compartimiento de medios trasero).
69 Módulo 4x4.
72 30A Luces de freno/direccionales del lado derecho/izquierdo del remolque.
75 30A Bomba de combustible.
77 30A Motor del limpiacristales.
79 30A Ventana corrediza eléctrica trasera.
80 25A Módulo 4x4.
81 10A Solenoide 4x4.
82 10A Espejos telescópicos eléctricos.
83 20A Asientos calentados traseros.
84 10A Luces de reversa de remolque.
88 10A Asientos de contorno múltiple.
90 10A Módulo de foco.
91 10A Módulo de interfaz del acoplador.
94 15A Módulo de control de la transmisión.
95 10A Alimentación de respaldo del módulo de control del tren motriz.
96 5A Sensor de lluvia.
98 10A Sensor del alternador.
99 30A Luces de estacionamiento del sistema de arrastre de remolque.

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
2 7.5A Interruptor de asientos con memoria (soporte lumbar eléctrico).
3 20A Relevador del desbloqueo de la puerta del conductor.
4 5A Controlador del freno electrónico de refacción.
5 20A Módulo del asiento calentado trasero.
6 10A No se usa.
7 10A No se usa.
8 10A No se usa.
9 10A No se usa.
10 5A Teclado de acceso sin llave SecuricodeTM
11 5A Módulo del sistema de control de clima trasero.
12 7.5A Módulo del sistema de control de clima delantero.
13 7.5A Tablero de instrumentos, Enlace de datos inteligente, Módulo de control de la columna de la dirección.
15 10A Alimentación del conector del enlace de datos inteligente, Pantalla de visualización frontal.
17 5A Panel electrónico de terminación.
18 5A Interruptor de encendido del botón de presión, Interruptor de encendido, Inhibidor de la llave.
19 7.5A Interruptor de control de la transmisión (remolque/arrastre).
21 5A Sistema de adaptación al terreno, Pantalla de visualización frontal, Sensor de humedad.
22 5A Sensor de ocupación del asiento.
23 10A Retardo de accesorios, Ventanas eléctricas, Toldo corredizo, Relevador de los espejos plegables eléctricos, Inversor, Iluminación del interruptor de la ventana/ toldo corredizo.
24 20A Relevador del sistema de cierre centralizado.
25 30A Motor de la ventana inteligente delantera del lado izquierdo, Módulo de la zona de la puerta.
26 30A Motor de la ventana inteligente delantera del lado derecho, Módulo de la zona de la puerta.
27 30A Toldo corredizo.
28 20A Amplificador Sony - 10 canales.
29 30A Amplificador Sony - 14 canales.
30 30A No se usa.
31 15A No se usa.
32 10A SYNC, Módulo GPS, Pantalla, Receptor de radiofrecuencia.
33 20A Radio.
34 30A Relevador de marcha/arranque.
35 5A Módulo de control del sistema de protección.
36 15A Sistema de mantenimiento de carril, Control automático de luces altas, Retrovisores de atenuación automática, Asientos calentados traseros.
37 20A Volante de dirección calentado.
38 Motor de la ventana delantera del lado izquierdo, Motores de las ventanas eléctricas traseras.
