Ford F-250 / Fusibles 2019

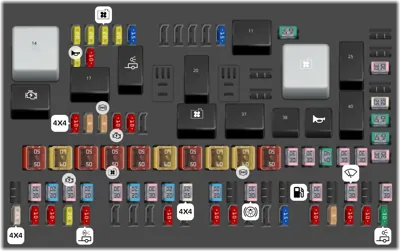

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 20A Módulo de control del tren motriz.
2 20A Emisiones - luz indicadora de mal funcionamiento.
3 20A Ventilador de enfriamiento, Compresor del A/C, Freno del motor.
4 20A Tapón de supresión de ruido, Sensor de flujo de la masa de aire, Emisiones, Bujías incandescentes, Urea.
5 15A Módulo de control de combustible de gas natural comprimido, Sensor de combustible.
10 15A Espejos retrovisores exteriores calentados.
11 Relevador de gas natural comprimido.
12 40A Medallón calentado.
14 Relevador del módulo de control del tren motriz.
15 20A Claxon.
16 10A Alimentación del relevador del embrague del A/C.
17 Relevador del medallón calentado y espejos calentados.
18 Relevador de la luz de estacionamiento del remolque.
20 Relevador de la calefacción suplementaria de aire del banco 1.
24 Relevador del ventilador de enfriamiento, Relevador de la calefacción suplementaria de aire del banco 3.
25 Relevador de potencia del módulo de bujías incandescentes.
27 30A Relevador de carga de la batería del arrastre de remolque [si está equipado].
29 Relevador de marcha/arranque.
30 10A Módulo 4x4.
31 5A Control de crucero adaptable, Marcha-arranque.
32 5A Módulo del sistema de frenos antibloqueo, Marcha-arranque.
33 10A Módulo de control del tren motriz - arranque/marchad del estado de encendido, Marcha-arranque, Módulo de control del motor, Módulo de control de la transmisión.
34 10A Sistema de información de puntos ciegos, Marcha-arranque, Cámara frontal, Cámara trasera.
36 Relevador del motor del soplador.
37 Relevador de carga de la batería del arrastre de remolque [solo en vehículos sin controlador de freno del remolque].
38 Relevador del embrague del compresor del A/C.
39 Relevador del claxon.
40 Relevador de la calefacción suplementaria de aire del banco 2.
41 25A Bujías ncandescentes.
42 40A Módulo de iluminación del arrastre de remolque [si está equipado].
43 40A Motor del soplador delantero.
44 50A Calidad de voltaje, Alimentación del módulo de control de la carrocería.
45 60A Dirección frontal activa.
46 50A Calefacción suplementaria de aire del banco 2.
47 50A Ventilador de enfriamiento, Calefacción suplementaria de aire del banco 3.
48 50A Bus 1 de funcionamiento del módulo de control de la carrocería.
49 60A Inversor.
50 50A Bus 2 de funcionamiento del módulo de control de la carrocería.
51 60A Alimentación B+ del módulo de control de la carrocería.
52 60A Bomba del sistema de frenos antibloqueo.
53 50A Calefacción suplementaria de aire del banco 1.
54 30A Módulo de control del freno de remolque.
55 30A Módulo del asiento con control de clima.
56 40A Módulo de iluminación auxiliar.
57 30A Estribos eléctricos.
58 30A Relevador del módulo de control de combustible de gas natural comprimido.
59 30A Válvula del sistema de frenos antibloqueo.
61 30A Asiento eléctrico del conductor.
62 20A Tomacorriente auxiliar N.° (panel de instrumentos).
63 30A Motor de arranque.
64 20A Tomacorriente auxiliar N.° 2.
65 30A Módulo de iluminación del arrastre de remolque [si está equipado].
66 20A Tomacorriente auxiliar N.° 3 (consola central).
67 30A Asiento eléctrico del pasajero.
68 20A Tomacorriente auxiliar N.° 4 (cargador USB, parte trasera de la consola central).
69 25A Módulo 4x4.
70 20A Tomacorriente auxiliar N.° (parte trasera de la consola central).
72 30A Luces de freno/direccionales del lado derecho/izquierdo del remolque [si están equipadas, no están presentes en vehículos con controlador del freno del remolque].
75 30A Bomba de combustible.
77 30A Motor del limpiacristales.
79 30A Ventana corrediza eléctrica trasera.
80 25A Módulo 4x4.
81 10A Solenoide 4x4.
82 10A Espejos telescópicos eléctricos.
83 20A Asientos calentados traseros.
84 10A Luces de reversa del remolque [si están equipadas].
88 10A Asientos de contorno múltiple.
90 10A Módulo de foco.
91 10A Módulo de interfaz del acoplador.
94 15A Módulo de control de la transmisión.
95 10A Alimentación de respaldo del módulo de control del tren motriz.
96 5A Sensor de lluvia.
97 10A Control de marcha/arranque para el tomacorriente N.° 5.
98 10A Sensor del alternador.
99 30A Luces de estacionamiento del sistema de arrastre de remolque.

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
2 7.5A Interruptor de asientos con memoria (soporte lumbar eléctrico).
3 20A Relevador de desbloqueo de la puerta del conductor.
4 5A Controlador del freno electrónico de refacción, Controlador del freno de remolque Freno activo/desactivo, Circuitos de acceso del usuario.
8 10A Interruptor del espejo plegable de la ventana del conductor.
9 10A Freno activo/desactivo/Interruptor de presión.
10 5A Módem integrado.
11 5A Módulo de seguridad del sensor combinado.
12 7.5A Módulo del sistema de control de clima delantero.
13 7.5A Tablero de instrumentos, Enlace de datos inteligente, Módulo de control de la columna de la dirección.
14 10A Módulo de cabeceras eléctricas extendidas.
15 10A Alimentación del conector del enlace de datos inteligente.
16 15A Solenoide de apertura de la compuerta trasera.
17 5A Pantalla de visualización frontal.
18 5A Interruptor de encendido del botón de presión, Interruptor de encendido, Inhibidor de la llave.
19 7.5A Interruptor de control de la transmisión (remolque/arrastre), Interruptor de selección de cambio.
20 7.5A Módulo de dirección frontal activo.
21 5A Pantalla de visualización frontal., Sensor de humedad.
22 5A Interruptor del acoplador, Marcha/arranque, Relevadores PTO.
23 10A Retardo de accesorios, Ventanas eléctricas, Toldo corredizo, Relevador de los espejos plegables eléctricos, Inversor, Iluminación del interruptor de la ventana/ toldo corredizo.
24 20A Relevador del sistema de cierre centralizado.
25 30A Motor de la ventana inteligente delantera del lado izquierdo. Módulo de la zona de la puerta.
26 30A Motor de la ventana inteligente delantera del lado derecho. Módulo de la zona de la puerta.
27 30A Toldo corredizo.
29 30A Amplificador Bang & Olufsen.
31 15A Interruptor de pedales ajustables.
32 10A SYNC, Módulo GPS, Pantalla, Receptor de radiofrecuencia.
33 20A Radio.
34 30A Relevador de marcha/arranque.
35 5A Módulo de cabeceras eléctricas extendidas.
36 15A Sistema de mantenimiento del carril, Control automático de luces altas, Retrovisores de atenuación automática, Asientos calentados traseros, Módulo de la cámara.
37 20A Volante de dirección calentado.
38 Interruptores de las ventanas eléctricas traseras.
