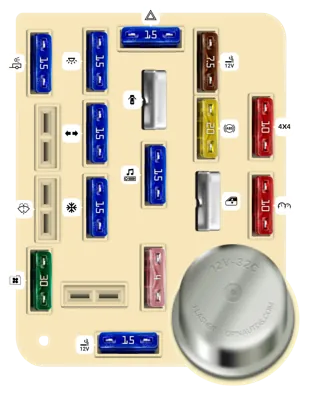

Fusibles y su ubicación

N°	A	Descripción
1	30A	Soplador de calefacción/aire acondicionado.
2		Limpiaparabrisas/Lavaparabrisas.
3	-	No se utiliza.
4	15A	Módulo de zumbador/campana de advertencia: lámparas exteriores; iluminación de instrumentos; relé de lámparas exteriores del remolque.
5	-	No se utiliza.
6	15A	Embrague de aire acondicionado; (Selector de combustible auxiliar diésel).
7	15A	Lámparas de giro; (Desempañador de la ventana trasera).
8	15A	Lámparas de cortesía/domo/carga; espejos exteriores eléctricos; memoria de radio/reloj; memoria del velocímetro; módulo de zumbador/campana de advertencia.
9	15A	Toma de corriente.
10	4A	Iluminación de instrumentos
11	15A	Radio; atenuación de la pantalla de la radio.
12		Cerraduras eléctricas de las puertas; motor de cambio electrónico 4WD; soporte lumbar eléctrico; (ventana eléctrica del portón trasero: interruptor de llave).
13	15A	Lámparas de parada/emergencia; memoria/alimentación del módulo de frenos antibloqueo (solo serie F); control de velocidad; sensor de parada para: control electrónico del motor; frenos antibloqueo.
14		Ventanas eléctricas; (ventana eléctrica del portón trasero; interruptor del tablero de instrumentos).
15	20A	Frenos antibloqueo (solo serie F).
16	7.5A	Encendedor de cigarros
17	10A	Módulo de zumbador/campana de advertencia: indicadores de advertencia; (indicadores diésel); indicadores; tacómetro; interruptor de control de la transmisión.
18	10A	Módulo de cambio electrónico 4WD; velocímetro.

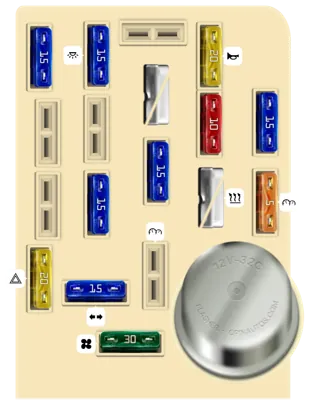

N°	A	Descripción
1	20A	Luces de emergencia y de freno
4	15A	Luces traseras y luces de estacionamiento
5	15A	Luces de giro / luces de reversa
6	15A	Accesorio
8	15A	Luces de cortesía
9	30A	Soplador
10		Iluminación de instrumentos
11	15A	Radio; Atenuación de pantalla de radio
12		Disyuntor de seguros de puertas
14		Calefactor / aire acondicionado (sistema de alta presión)
14		Disyuntor de ventanas eléctricas
15	10A	Solenoide de combustible auxiliar
16	20A	Bocina y encendedor de cigarrillos
17	5A	Tablero de instrumentos, iluminación
18	15A	Luces de advertencia

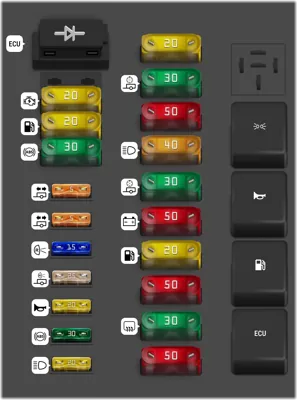

N°	A	Descripción
-		Control electrónico del motor.
-		Bomba de combustible.
-		Bocina.
-		Luces de posición de remolque y/o de doble rueda trasera.
-		No utilizado.
1	20A	Ráfaga de faros; Luces de conducción diurna [Solo Canadá]
2	30A	Frenos antibloqueo
3	20A	Bocina; Control de velocidad.
4	25A	Luces de reversa y de posición del remolque.
5	15A	Calentador del sensor de oxígeno; Luces de reversa; Módulo de luces de conducción diurna [Solo Canadá]: Relé de carga de batería del remolque; Control de velocidad.
6	5A	Luz de freno/direccional derecha del remolque.
7	5A	Luz de freno/direccional izquierda del remolque.
8	30A	Frenos antibloqueo.
9	20A	Sistema de control electrónico del motor, bobina del relé de la bomba de combustible.
10	20A	Bobina del relé de arranque; Fusibles del tablero de instrumentos: 15, 18.
11	-	No utilizado.
12		Relé de control electrónico del motor.
13	50A	Fusibles del tablero de instrumentos: 5, 9, 13.
14	30A	Desempañador de la luneta trasera [Solo Bronco]
15	50A	Fusibles del tablero de instrumentos: 1, 7; Fusible 5 de la caja de red eléctrica.
16	20A	Alimentación de la bomba de combustible.
17	50A	Fusibles del tablero de instrumentos: 2, 6, 11, 14, 17; Caja de red eléctrica: Fusible 22; Luz de carga del alternador.
18	30A	Carga de batería del remolque.
19	40A	Faros
20	50A	Fusibles del tablero de instrumentos: 4, 8, 12, 16.
21	30A	Alimentación del freno del remolque.
22	20A	Módulo TFI; Bobina de encendido; Captador del distribuidor; Bobina del relé de control electrónico del motor.
