Ford F-350 / Fusibles 1993

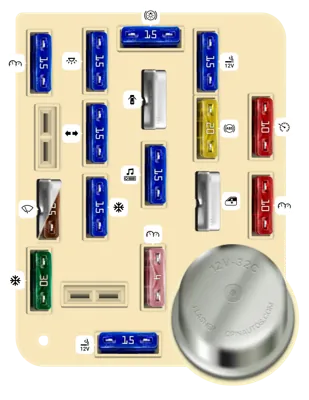

Panel de fusibles del tablero de instrumentos

Panel de fusibles del tablero de instrumentos
N°ADescripción
1 30A Aire acondicionado/Calefaccionado
2 Limpiaparabrisas/Lavaparabrisas
2 7.5A Limpiaparabrisas/Lavaparabrisas intermitente
4 15A Lámparas exteriores, Relé de luces de remolque, Alarma de advertencia, Iluminación del tablero de instrumentos
6 15A Selector de tanque de combustible [Solo diésel], Aire acondicionado/Calefaccionado
7 15A Luces de giro, Desempañador de la ventana trasera [Solo Bronco]
8 15A Luces de cortesía, Luz del compartimento del motor, Memoria de radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Alarma de advertencia
9 15A Toma de corriente
10 4A Iluminación del tablero de instrumentos
11 15A Radio, Atenuación de la pantalla de la radio
12 Cierre centralizado, Ventana trasera eléctrica [Solo Bronco], Control de cambio electrónico, Soporte lumbar eléctrico
13 15A Luces de freno y emergencia, Sensor de freno para: Frenos antibloqueo, Control de velocidad, Control electrónico del motor
14 Ventanas eléctricas
15 20A Frenos antibloqueo
16 15A Encendedor de cigarrillos
17 10A Interruptor de sobremarcha, Interruptor de luz de freno, Alarma de advertencia, Pantalla de luces de advertencia diésel, Interruptor de agua de combustible, Interruptor de advertencia de baja presión, Tablero de instrumentos, Control de cambio electrónico
18 10A Velocímetro, Control de velocidad, Control de cambio electrónico

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- Carga de batería del remolque [Diésel], WAC [4.9L (Camión Seis)]
- Luces de marcador del remolque o Luces de circulación de ruedas traseras dobles
- Claxon
- Luces de reversa del remolque [Diésel], Bomba de combustible [Gasolina]
- Potencia TEGA/PCM o Sistema de control electrónico de transmisión [Diésel]
- Control electrónico del motor/Módulo de control del tren motriz (EEC/PCM) Potencia [Gasolina]
1 20A Luz de cruce de faros, Luz diurna
2 15A Relé de lámpara antiniebla
3 20A Claxon, Control de velocidad
4 25A Relé de luces de remolque, Relé de luces de reversa del remolque
5 15A Luces de reversa, Luz diurna, Relé de carga de batería del remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO) [Gasolina]
6 5A Luces de freno/direccionales derechas del remolque
7 5A Luces de freno/direccionales izquierdas del remolque
9 20A Módulo de control del tren motriz [Diésel]
9 20A Relé de potencia EEC/PCM, Módulo de control electrónico del motor/tren motriz, Relé de la bomba de combustible [Gasolina]
10 20A Relé de arranque, Fusible (Compartimento de pasajeros): "15", "18"
11 20A Controlador de enchufe de combustible, Solenoide de cierre de combustible, Interruptor de temperatura del motor, Solenoide de avance de tiempo en frío, Solenoide de ralentí en frío
12 Potencia TEGA, Potencia de control electrónico del motor (EEC)
13 50A Fusible (Compartimento de pasajeros): "9", "13"
15 50A Fusible (Compartimento de pasajeros): "1","7", Fusible (Compartimento del motor): "5"
16 20A Relé de la bomba de combustible [Gasolina]
17 50A Luz de carga del alternador, Fusible (Compartimento de pasajeros): "6", "11", "14", "17", Fusible (Compartimento del motor): "11", "22"
18 30A Relé de carga de batería del remolque
19 40A Interruptor principal de luces, Faros
20 50A Fusible (Compartimento de pasajeros): "4", "8", "12", "16"
21 30A Unidad de control de freno electrónico del remolque
22 20A Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de transmisión, Relé de potencia del módulo de control de potencia (PCM), Relé de bujía incandescente [Diésel]
22 20A Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
