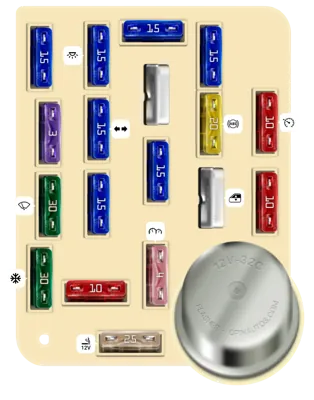

Panel de Fusibles del Tablero de Instrumentos

N°	A	Descripción
1	30A	Ventilador del calefaccionado/aire acondicionado
2	30A	Limpiaparabrisas/Lavaparabrisas
3	3A	Interruptor de posición de ralentí (Diésel)
4	15A	Lámparas exteriores Iluminación del tablero de instrumentos Relé de lámpara exterior del remolque Módulo de zumbador/alarma de advertencia
5	10A	Bolsa de aire de restricción
6	15A	Embrague del aire acondicionado Selector de combustible auxiliar diésel Entrada sin llave remota
7	15A	Luces de giro
8	15A	Luces de cortesía/domo/carga Espejos exteriores eléctricos Entrada sin llave Tacómetro Iluminación del espejo del parasol Módulo de zumbador/alarma de advertencia
9	25A	Toma de corriente
10	4A	Iluminación del tablero de instrumentos
11	15A	Radio Atenuador de pantalla de radio
12		Motor de cambio electrónico Tracción en las cuatro ruedas Cierre centralizado Asiento del conductor eléctrico Soporte lumbar eléctrico
13	15A	Frenos antibloqueo Interbloqueo de cambio de freno Control electrónico del motor Control de velocidad Luces de freno/advertencia Señal de parada para control electrónico del motor
14		Ventanas eléctricas
15	20A	Frenos antibloqueo
16	15A	Encendedor de cigarrillos Herramienta de escaneo genérica
17	10A	Indicadores diésel Transmisión electrónica Medidores Tacómetro Módulo de zumbador/alarma de advertencia Indicadores de advertencia
18	10A	Bolsa de aire de restricción Espejo automático día/noche Interbloqueo de cambio de freno Módulo de cambio electrónico Tracción en las cuatro ruedas Tacómetro Control de RPM seleccionable (Diésel) Control de velocidad (Diésel)

Caja de Fusibles del Compartimento del Motor

N°	A	Descripción
-		Luces de remolque
-		Bocina
-		Bomba de combustible [Motor de gasolina], Módulo de control de inyectores (Relé IDM) [Diésel]
-		Sistema de control del tren motriz
1	20A	Alimentación de audio
2	15A	Luces antiniebla, Alternador de 200 amperios [Solo ambulancia diésel]
3	30A	Luces de circulación diurna [Solo Canadá], Luces de paso de faros, Bocina
4	25A	Luces de reversa del remolque, Luces de circulación del remolque
5	15A	Luces de reversa, Módulo de luces de circulación diurna (DRL) [Solo Canadá], Calefaccionado del sensor de oxígeno, Relé de carga de batería del remolque
6	10A	Luz de freno/direccional derecha del remolque
7	10A	Luz de freno/direccional izquierda del remolque
8	30A	Módulo de control de inyectores
9	30A	Sistema de control del tren motriz [Gasolina]
9	20A	Sistema de control del tren motriz [Diésel]
10	20A	Fusibles del tablero de instrumentos: 15, 18, Bobina del relé de arranque
12		Bobina del relé del sistema de control del tren motriz
13	50A	Fusibles del tablero de instrumentos: 5, 9, 13
15	50A	Fusibles del tablero de instrumentos: 1, 7, Caja de fusibles en el motor: fusible 5
16	20A	Alimentación de la bomba de combustible [Motor de gasolina]
17	50A	Lámpara de carga del alternador, Interruptor de posición de ralentí (Diésel) Fusibles del tablero de instrumentos: 2, 6, 11, 14, 17 Caja de fusibles en el motor: fusible 22
18	30A	Carga de batería del remolque
19	40A	Faros
20	50A	Fusibles del tablero de instrumentos: 4, 8, 12, 16
21	30A	Alimentación del freno del remolque
22	20A	Captador del distribuidor, Bobina de encendido, Bobina del relé del sistema de control del tren motriz, Módulo integrado de película gruesa (TFI) [Motor de gasolina]
22	30A	Calefaccionado de la línea de combustible, Controlador de bujías incandescentes, Bobina del relé del sistema de control del tren motriz [Motor diésel]
