Ford F-350 / Fusibles 2025

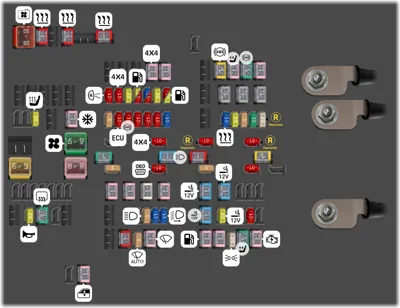

Caja de fusibles bajo el capó

Caja de fusibles bajo el capó
N°ADescripción
1 50A Ventilador de refrigeración 1.
2 50A Calefactor
3 50A Calefactor
4 50A Calefactor
9 30A Módulo de tracción en las cuatro ruedas
10 30A Interruptor del módulo de gas natural comprimido
12 60A Bomba del sistema de frenos antibloqueo.
13 30A Asiento eléctrico del pasajero.
14 40A Válvula del sistema de frenos antibloqueo
15 30A Bus RP2 del módulo de control de la carrocería.
21 10A Luces de reversa de remolque de tráiler.
22 10A Sistema de tracción en las cuatro ruedas.
23 20A Alimentación del vehículo 1.
24 20A Alimentación del vehículo 2 [Gasolina]
24 10A Alimentación del vehículo 2 [Diésel]
25 15A Alimentación del vehículo 3 [Gasolina]
25 10A Alimentación del vehículo 3 [Diésel]
26 20A Alimentación del vehículo 4.
27 10A Alimentación del vehículo 5 [Gasolina]
27 20A Alimentación del vehículo 5 [Diésel]
29 15A Calefactor del tanque de líquido de escape diésel.
30 15A Calefactor de la línea de líquido de escape diésel.
31 15A Módulo de bujía incandescente y dosificación.
34 20A Asientos traseros calefaccionados.
36 30A Módulo de asiento con control de clima.
37 5A Alternador de 24 V.
38 10A Módulo de control del tren motriz. Módulo de control de la transmisión.
39 10A Sistema de frenos antibloqueo.
40 10A Dirección asistida electrónica.
41 10A Sistema de información de punto ciego, Sistema de monitoreo de presión de neumáticos de remolque de tráiler, Red de área del controlador del módulo electrónico trasero.
42 10A Quitanieves.
43 15A Caja de distribución de energía interior (marcha/arranque).
45 15A Volante calefaccionado.
46 20A No utilizado (repuesto).
47 5A No utilizado (repuesto).
48 30A Amplificador.
49 25A No utilizado (repuesto).
51 40A Motor del ventilador.
52 - No utilizado.
53 10A Módulo de control de la caja de transferencia de tracción en las cuatro ruedas.
54 10A No utilizado (repuesto).
55 10A No utilizado (repuesto).
56 40A Dirección asistida electrónica.
57 20A Módulo de iluminación de remolque de tráiler.
58 50A Módulo de interfaz del cliente.
59 60A Inversor.
60 60A Caja de distribución de energía interior B+,
61 30A Batería del vehículo 2.
62 5A Enganche de tráiler inteligente.
63 10A Conector de enlace de datos inteligente. Puerta de enlace central mejorada.
64 5A Bobina del relé de bujía incandescente [Diésel]
65 10A Alimentación del módulo de gas natural comprimido.
74 30A Control de freno de tráiler. Acceso al freno electrónico del mercado de accesorios.
75 30A Gas natural comprimido alimentado en todo momento.
76 25A Carga de la batería del módulo de iluminación de remolque de tráiler.
77 30A Batería del vehículo 1.
78 20A Toma de corriente 2.
79 20A Toma de corriente 1.
84 20A Bocina.
85 40A Parabrisas trasero calefaccionado.
91 5A Módulo de control de faros.
92 15A Faro izquierdo.
93 15A Faro derecho.
94 20A Toma de corriente 3.
95 20A Toma de corriente 4. Módulo de carga inteligente.
98 10A Liberación del portón trasero.
101 50A Módulo de interfaz del cliente.
102 5A Sensor de lluvia.
103 30A Motor del limpiaparabrisas delantero.
105 30A Bomba de combustible.
106 30A Bus RP1 del módulo de control de la carrocería.
107 25A Luces de estacionamiento de remolque de tráiler.
108 40A Asiento eléctrico del conductor.
109 30A Motor de arranque.
111 30A Ventana trasera corrediza eléctrica.

Caja de Fusibles Interior

Caja de Fusibles Interior
N°ADescripción
1 30A Ventanas eléctricas.
2 30A Módulo del portón trasero eléctrico.
3 30A Módulo de la puerta del pasajero.
4 15A Asientos multicontorno.
5 - No utilizado.
6 - No utilizado.
7 20A Módulo del sistema avanzado de asistencia al conductor.
8 10A Lógica de accesorios retardada.
9 - No utilizado.
10 - No utilizado.
11 5A Tablero de instrumentos.
12 - No utilizado.
13 7.5A No utilizado (repuesto).
14 15A SYNC.
15 5A Cámara de la luz de freno central superior.
16 - No utilizado.
17 - No utilizado.
18 10A Módulo transceptor de radio. Interruptor de tracción en las cuatro ruedas. Pasarela central mejorada.
19 - No utilizado.
20 5A Inversor.
21 5A Interruptor de equipamiento adicional.
22 10A Cámara auxiliar.
23 - No utilizado.
24 30A Techo corredizo.
25 5A No utilizado (repuesto).
26 5A Módulo de comunicación de campo cercano.
27 5A Interruptor de control de freno del remolque.
28 5A Espejo electrocromático.
29 5A Calefacción, ventilación y aire acondicionado.
30 - No utilizado.
31 - No utilizado.
32 - No utilizado.
33 10A Interruptor de encendido/apagado del freno.
34 7.5A Módulo de control de la columna de dirección. Tablero de instrumentos.
35 5A Asientos traseros calefaccionados.
36 7.5A Cambio manual, interruptor Select Shift.
37 5A Pantalla de visualización frontal.
38 7.5A Unidad de control telemático.
39 - No utilizado.
40 10A Interruptor de la puerta izquierda. Interruptor del espejo exterior telescópico.
41 10A Pedales ajustables.
42 5A Módulo de seguridad central.
43 5A Faros. Interruptor de encendido.
44 30A Módulo de la puerta del conductor.
45 7.5A Módulo de cargador de accesorios inalámbrico. Módulo del asiento delantero del conductor.
46 20A Radio.
47 - No utilizado.
48 - No utilizado.
49 7.5A Pantalla de visualización SYNC.
50 5A Conector auxiliar de enlace de datos inteligente.
51 - No utilizado.

Interruptores Auxiliares AUX - Diagrama de Relés y Fusibles

Interruptores Auxiliares AUX - Diagrama de Relés y Fusibles
N°ADescripción
- Auxiliar 1
- Auxiliar 2
- Auxiliar 3
- Auxiliar 4
- Auxiliar 5
- Auxiliar 6
- TDF - Toma de Fuerza
- RST - Reinicio
- 40A Relé Auxiliar 5
- 40A Relé Auxiliar 6
- 20A Relé Auxiliar de Marcha/Arranque
- 25A Relé Auxiliar de Marcha/Arranque
- 5A Interruptor Auxiliar
- 5A Interruptor Auxiliar
- 20A Relé Auxiliar de TDF
- 25A Relé Auxiliar de TDF
- 20A Acceso del Cliente
- 25A Relé Auxiliar 4
- 25A Relé Auxiliar 3
- 25A Relé Auxiliar 2
- 25A Relé Auxiliar 1
