Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la lámpara interior | ||
| - | No usado | ||
| - | Bocina | ||
| - | Relé de un toque hacia abajo de la ventana eléctrica | ||
| - | Relé de retardo de accesorios | ||
| 1 | 20A | Luces de giro/advertencia | |
| 3 | 20A | Encendedor de cigarros, Conector de enlace de datos | |
| 4 | 10A | Lámpara de la guantera, Lámparas de mapa, Espejos eléctricos, Lámpara del compartimiento del motor | |
| 7 | 5A | Iluminación del interruptor de ventana/bloqueo eléctrico | |
| 8 | 5A | Radio, Iluminación del interruptor de faros | |
| 10 | 15A | Tanques de combustible duales | |
| 11 | 30A | Motor del limpiaparabrisas, Bobina del relé de funcionamiento/parqueo del limpiaparabrisas, Bobina del relé de alta/baja del limpiaparabrisas, Bobina del relé de la bomba de lavado | |
| 12 | 15A | Bocina | |
| 13 | 20A | Luces de freno, Luz de freno de montaje alto, Luz de freno del remolque, Control de velocidad | |
| 14 | 10A | Lámpara de cúpula, Lámpara de carga, Lámparas de cortesía, Lámparas de estribo | |
| 15 | 5A | Interruptor de luz de freno (Lógica): Módulo Electrónico Genérico (GEM), Módulo de Control del Tren Motriz (PCM), Módulo del Sistema de Frenos Antibloqueo de Cuatro Ruedas (4WABS), Interbloqueo de cambio de freno, Memoria de mantenimiento del tablero de instrumentos y PCM | |
| 16 | 15A | Tablero de instrumentos, Faros de alta | |
| 18 | 5A | Audio | |
| 19 | 10A | Módulo de Control del Tren Motriz Auxiliar (APCM) [Solo diésel], Tablero de instrumentos, Módulo GEM, Interruptor de cancelación de sobremarcha, Interruptor de validación de ralentí [Solo diésel], Consola superior, PCM diésel a través del embrague | |
| 20 | 15A | Bobina del relé del motor de arranque, Interruptor del embrague | |
| 22 | 10A | Interruptor de activación/desactivación del airbag del pasajero, Bobina del relé del motor del ventilador | |
| 23 | 10A | Módulo de airbag | |
| 24 | 10A | Embrague del aire acondicionado, Actuador de la puerta de mezcla, Bobina del relé de carga de la batería del remolque, Sistema de Frenos Antibloqueo de Cuatro Ruedas (4WABS), Señal de giro | |
| 27 | 10A | Alimentación de encendido en marcha (Acceso del cliente) | |
| 28 | 15A | Interbloqueo de cambio de freno, Bobina del relé de DRL, Módulo de control de velocidad, Luces de reversa, Bobina del relé de la luz de reversa del remolque, Solenoide de bloqueo del cubo de cambio electrónico sobre la marcha, Motor de la bomba de vacío | |
| 29 | 5A | Tablero de instrumentos (Luces de advertencia de carga y airbag) | |
| 30 | 30A | Bobina del relé del PCM, Bobina de encendido [Solo gasolina], Calentador de combustible [Solo diésel], Solenoide de la válvula de descarga [Solo diésel], Bobina del relé del módulo de control del inyector [Solo diésel] | |
| 31 | 5A | Interruptor de la luz antiniebla |

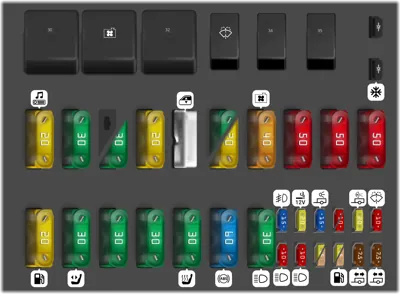

Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Lámpara de Parada/Giro Izquierda del Remolque | |
| 2 | 10A | Bomba de Lavado | |
| 3 | 7.5A | Lámpara de Parada/Giro Derecha del Remolque | |
| 4 | 20A | Luces de Reversa del Remolque, Luces de Parqueo del Remolque | |
| 5 | 20A | [Solo Gasolina] PCM, Bobina del Relé de la Bomba de Combustible, Sensor de Flujo de Masa de Aire, Inyectores de Combustible | |
| 5 | 5A | [Solo Diesel] Campo "A" del Alternador Dual | |
| 6 | 10A | [Solo Gasolina] Aire Acondicionado (CASS) | |
| 6 | 10A | [Solo Diesel] Campo "A" del Alternador Simple o Dual, Regulador | |
| 7 | 20A | [Solo Gasolina] Válvula de Gestión de Vapor, Sensores HEGO, Control de Comunicación del Colector de Admisión, Solenoide EVR, PCM, Solenoide de Ventilación del Canister | |
| 7 | 5A | [Solo Diesel] Campo "A" del Alternador Dual | |
| 8 | 15A | Iluminación del Freno Electrónico del Remolque, Luces de Parqueo, Bobina del Relé de la Luz de Parqueo del Remolque | |
| 9 | 10A | Faros Izquierdos (Luz Baja) | |
| 10 | 20A | Toma de Corriente | |
| 11 | 10A | Faros Derechos (Luz Baja) | |
| 12 | 15A | Resistor de Luces Diurnas (DRL), Luces Antiniebla | |
| 13 | 30A | Interruptor Multifunción, Faros | |
| 14 | 60A | Sistema de Frenos Antibloqueo | |
| 15 | 30A | Asientos Calefaccionados | |
| 16 | 30A | Carga de Batería del Remolque | |
| 17 | 30A | Relé de Cambio Electrónico en Marcha, Motor de Cambio de la Caja de Transferencia | |
| 18 | 30A | Asiento Eléctrico, Pedales Ajustables | |
| 19 | 20A | Bomba de Combustible, Motor, PCM | |
| 20 | 50A | Interruptor de Encendido (B4 y B5) | |
| 21 | 50A | Interruptor de Encendido (B1 y B3) | |
| 22 | 50A | Alimentación de Batería de la Caja de Conexiones | |
| 23 | 40A | Motor del Soplador | |
| 24 | 30A | Energía del PCM [Solo Gasolina] | |
| 24 | 20A | Energía del PCM [Solo Diesel] | |
| 25 | Ventanas Eléctricas | ||
| 26 | 20A | Si está equipado con Entrada Remota Sin Llave-Bobina del Relé de Desbloqueo de la Puerta del Conductor, Bobina del Relé de Desbloqueo de Todas las Puertas, Bobina del Relé de Bloqueo de Todas las Puertas, Relé de Destello de la Luz de Parqueo, Si no está equipado con Entrada Remota Sin Llave-Motores de Bloqueo de Puertas Eléctricas | |
| 27 | 30A | [Solo Diesel] Módulo de Control del Inyector | |
| 28 | 30A | Controlador de Freno Electrónico del Remolque | |
| 29 | 20A | Radio | |
| 30 | Relé de Energía del PCM | ||
| 31 | Relé del Motor del Soplador | ||
| 32 | Aire Acondicionado CASS [Solo Gasolina], Relé de Energía del Módulo de Control del Inyector [Solo Diesel] | ||
| 33 | Relé de la Bomba de Lavado | ||
| 34 | Relé de Parqueo/Funcionamiento del Limpiaparabrisas | ||
| 35 | Relé HI/LO del Limpiaparabrisas | ||
| 36 | Diodo del Embrague del Aire Acondicionado | ||
| 37 | Diodo del PCM | ||
| 38 | Relé de la Luz de Reversa del Remolque | ||
| 39 | Relé de Carga de Batería del Remolque | ||
| 40 | Relé de Cambio Electrónico en Marcha #1 | ||
| 41 | Relé de Cambio Electrónico en Marcha #2 |
