Ford F-4000 / Fusibles 2016

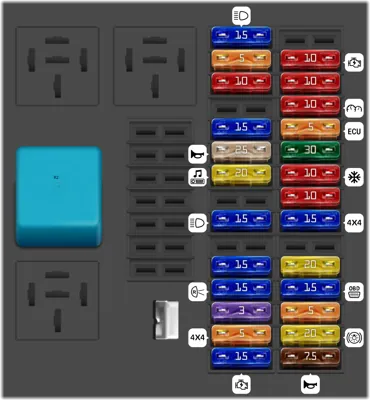

Caja de fusibles en la cabina

Caja de fusibles en la cabina
N°ADescripción
- 7.5A Bocina
- 20A Luz de freno
- 5A Indicador de combustible, indicador de temperatura del motor
- 15A Conector de diagnóstico
- 20A Luces indicadores de giro / Emergencias (Balizas)
- 15A Módulo de control de la tracción 4x4
- 10A Tacógrafo
- 10A Módulo de control de la tracción 4x4, módulo electrónico genérico (GEM). relé del sistema de ventilación
- 30A Circuito de accesorios
- 5A Módulo de control del motor
- 10A Módulo de rastreo y bloqueo. panel de instrumentos y módulo de expansion [sólo disponible en Brasil]
- 10A interruptor de A/A, control de distribución de aire, control de temperatura
- 10A Tacógrafo, módulo del ABS. luces indicadores de giro / luces de emergencia (balizas) relé de encendido
- 15A Relé del motor de arranque, panel de instrumentos
- 5A Iluminación de la radio, luz indicadora de puerta abierta (panel de instrumentos). módulo electrónico genérico (GEM). módulo de control de la tracción 4x4
- 3A Limplaparabrisas
- 15A Luz de marcha atrás
- 15A Motor de bomba de vacío. solenoide del sistema 4x4
- 15A Luces, iluminación del panel de instrumentos, alarma de luces encendidas y módulo de confort GEM
- 20A Rádio
- 25A Funciónes del módulo de confort (GEM): relé de bocina, luz de cortesía
- 15A Funciónes del módulo de confort (GEM) y bocina
- 10A Módulo de expansión (sólo disponible en Brasil)
- 5A Sin USO
- 15A Luz alta, luz indicadora de luz alta (panel de instrumentos)
- Relé de luces indicadores de giro / Emergencias (balizas)

Caja central de distribución eléctrica en el compartimiento motor

Caja central de distribución eléctrica en el compartimiento motor
N°ADescripción
- 30A Luz alta y baja
- 50A Módulo del sistema antibloqueo de frenos ABS
- 40A Motor del ventilador A/C
- 40A Radio, luces, iluminación del panel de instrumentos, alarma de luces encendidas y módulo de confort GEM
- 40A Módulo de confort GEM, módulo de rastreo y bloqueo (sólo disponible en Brasil)
- 40A Módulo de control de la tracción 4x4, luz de freno. conector de diagnóstico, relé de luces de indicadores de giro, panel de instrumentos, tacógrafo
- 40A Limpiaparabrisas, módulo de control de motor
- 30A Relé 4x4
- 40A Llave de ignición
- 40A Llave de ignición
- 60A Módulo de ABS. calefacción del sistema SCR, sensor Nox del sistema de escape
- 20A Encendedor de cigarrillos
- 10A Luz baja izquierda
- 10A Luz baja derecha
- 15A Sensor Nox del sistema de escape
- 20A Sistema de freno ABS
- 15A Calefacción del sistema SCR
- 15A Relé de calefacción del sistema SCR
- 25A Limpiaparabrisas
- 30A Módulo de control del motor
- Diodo de embreague del A/C
- Relé de motor del ventilador del A/C
- Relé 4x4 Low (Baja)
- Relé 4x4 High (Alta)
- Calefacción del sistema SCR
- Relé del ABS, Luz de freno
- Sistema de calefacción del sistema SCR
- Relé post-encendido, sensor NOx del sistema de escape
- Relé del freno de servicio
