Ford F-450 / Fusibles 2010

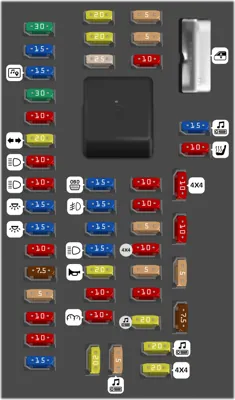

Fusiblera del Habitáculo

Fusiblera del Habitáculo
N°ADescripción
1 30A No usado (repuesto)
2 15A No usado (repuesto)
3 15A Sistema de entretenimiento familiar (FES)
4 30A No usado (repuesto)
5 10A Iluminación del teclado, Interbloqueo de cambio de freno (BSI), SPBJB
6 20A Luces direccionales
7 10A Faros izquierdos (Luz baja)
8 10A Faros derechos (Luz baja)
9 15A Iluminación interior, Estribos iluminados
10 15A Luz de carga, Luz de charco, Iluminación del interruptor
11 10A No usado (repuesto)
12 7.5A Interruptor de espejo eléctrico, Asiento eléctrico del conductor (Memoria)
13 5A No usado (repuesto)
14 10A Alimentación del relé de equipamiento adicional #3
15 10A Control de clima
16 15A Alimentación del relé de equipamiento adicional #4
17 20A Alimentación de todos los motores de bloqueo
18 20A Alimentación del relé del asiento calefaccionado
19 25A No usado (repuesto)
20 15A Pedales ajustables, Enlace de datos
21 15A Alimentación del relé de la luz antiniebla, Luces de esquina
22 15A Alimentación del relé de la luz de estacionamiento
23 15A Alimentación del relé de los faros de luz alta
24 20A Alimentación del relé de la bocina
25 10A Interruptor de espejo telescópico eléctrico, Luces de demanda bajo el capó y visera iluminada (ahorro de batería)
26 10A Tablero de instrumentos
27 20A Alimentación del interruptor de encendido, Fusibles del compartimento de pasajeros 28, 42, 43, 44 y 45, Bobina del relé de arranque del compartimento del motor #57 (Motor diésel), Módulo de control de apagado de accesorios (si está equipado) (Motor diésel), Diodo del relé de arranque del compartimento del motor (motores de gasolina)
28 5A Radio
29 5A No usado (repuesto)
30 5A No usado (repuesto)
31 10A No usado (repuesto)
32 10A Módulo de control de restricciones (RCM), Indicador de desactivación del airbag del pasajero
33 10A Controlador de freno de remolque, Bobina del relé de carga de batería del remolque
34 5A No usado (repuesto)
35 10A Sistema de detección de reversa (RSS), Módulo 4x4, Solenoide 4x4, Interruptor de control de tracción, Interruptor de remolque/carga (Motor diésel)
36 5A Transceptor del sistema antirrobo pasivo (PATS), Control del tablero de instrumentos
37 10A Control de clima, Control PTC
38 20A Subwoofer
39 20A Radio, Radio de navegación y amplificador
40 20A Módulo 4x4, Módulo de radio satelital, SYNCE, GPS
41 15A Radio, Espejo retrovisor con atenuación automática, Iluminación del interruptor de bloqueo
42 10A Bobina del relé del asiento calefaccionado, Bobinas del relé del interruptor de equipamiento adicional, Bobina del relé del espejo calefaccionado
43 10A Interruptor selector del tanque de combustible, Módulo 4x4
44 10A Alimentación de acceso del cliente en funcionamiento (PTO)
45 5A Lógica del limpiaparabrisas delantero, Bobina del relé del motor del soplador
46 7.5A No usado (repuesto)
47 Ventanas eléctricas, Techo solar, Ventana trasera deslizante eléctrica
48 Accesorio con retardo

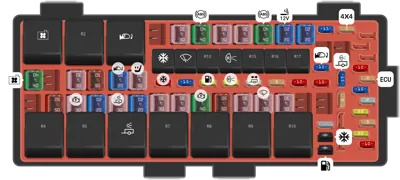

Fusiblera del Motor

Fusiblera del Motor
N°ADescripción
- Embrague del aire acondicionado
- Bomba de combustible
- Motor del soplador/Control variable del soplador (Climatización de doble zona)
- Cambio electrónico sobre la marcha (ESOF) Lo-Hi
- Espejo calefaccionado
- Bus de energía PCM (Fusibles 68, 70, 72, 74, 76) [Solo motor diésel]
- Solenoide del arrancador
- Luces de estacionamiento del remolque
- Carga de batería del remolque
- Bus de la Caja de fusibles en el motor (PDB) (fusibles 67, 69, 71, 73, 75, 77) Bus de encendido/arranque SJB (Fusibles 29-37, 46)
- ESOF hi-lo
- Bus de energía PCM (Fusibles 68, 70, 72, 74, 76) [Solo motores de gasolina]
- Embrague del aire acondicionado
- Limpiaparabrisas
- Módulo controlador de la bomba de combustible (FPDM), Inyectores de combustible [Motores de gasolina], Módulo de control de combustible diésel (DFCM) [Motor diésel]
- Luces de reversa, Sistema de detección de reversa (RSS). Fusible del compartimento del motor 63
- Parada/giro del remolque (Izquierda)
- Parada/giro del remolque (Derecha)
- Luces de freno, Luz de freno central de montaje alto (CHMSL), Acceso del cliente TBC
1 40A Relé del motor del soplador
3 30A Relé ESOF lo-hi
4 50A Módulo de control de bujías de incandescencia (GPCM) #1 [Solo motor diésel]
5 20A Relé del espejo calefaccionado
6 30A Asiento eléctrico del pasajero
8 50A Energía del ECM (Motor diésel)
9 30A Relé del arrancador
10 20A Toma de corriente (Consola central delantera)
11 30A Relé de la luz de estacionamiento del remolque
12 20A Toma de corriente (Consola central trasera)
14 30A Controlador de freno de remolque (TBC)
15 40A Módulo del sistema de frenos antibloqueo (ABS) (Bomba)
16 30A Interruptor auxiliar de equipamiento adicional #1
17 30A Interruptor auxiliar de equipamiento adicional #2
18 40A Módulo ABS (Bobina)
19 20A Toma de corriente del tablero de instrumentos/Encendedor de cigarros
20 20A Toma de corriente del tablero de instrumentos
21 30A Relé de carga de batería del remolque
22 30A Asiento eléctrico del conductor o módulo de memoria Asientos con suspensión neumática
23 40A Relé de encendido/arranque
24 50A GPCM #2 [Solo motor diésel]
25 30A Relé ESOF hi-lo
26 30A Motor del limpiaparabrisas
27 30A Bobina del relé PCM, Relé PCM [Solo motores de gasolina]
32 10A Relé del embrague del aire acondicionado
33 15A Relé del espejo plegable eléctrico
34 20A Relé de la bomba de combustible
35 20A Relé de la luz de reversa
36 25A Relé de parada/giro del remolque
37 5A Bobinas del relé ESOF
38 10A Motores de gasolina: Módulo de control del tren motriz (PCM) energía de mantenimiento, Ventilación del canister Motor diésel: Módulo de control del motor (ECM) energía de mantenimiento
39 15A Relé de freno activado/desactivado (BOO)
40 15A Espejo calefaccionado, Espejo calefaccionado con punto ciego
41 10A Módulo de control de la transmisión (TCM) [Solo motor diésel]
42 Arranque con un toque (OTIS)
43 5A Interruptor de freno, Bobina del relé del interruptor de freno, Módulo SJB, Módulo 4x4
47 10A Motores de gasolina: Bobina del relé del embrague del aire acondicionado, Interruptor de contención de refrigerante, PCV calefaccionado Motor diésel: Bobina del relé del embrague del aire acondicionado, Interruptor del embrague, Enfriador de la bomba de combustible, Interruptor de presión del ciclo del aire acondicionado
48 5A Diodo del relé de la bomba de combustible, Energía de encendido/arranque PCM/ECM
49 15A Motores de gasolina: Bobinas de encendido Motor diésel: TCM del motor
50 2A Sistema de cámara de reversa (RCS)
51 20A Motores de gasolina: Energía del vehículo (VPWR): Sensor de oxígeno calefaccionado, CMS, Sensor de flujo de masa de aire, Válvula de gestión de vapor electrónico, CMCV, Temporización variable del árbol de levas IMTV Motor diésel: VPWR: Cargas del motor
52 5A Energía de la bobina del relé de reversa
53 20A Motores de gasolina: VPWR: PCM / Motor diésel: VPWR: ECM
54 10A Lógica del módulo ABS
55 15A Luces de reversa del remolque
56 5A Luces de marcador de espejo
