Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de Lámpara Interior | ||
| - | No Usado | ||
| - | Claxon | ||
| - | Relé de Ventana Eléctrica de Un Toque Abajo | ||
| - | Relé de Retardo de Accesorios | ||
| 1 | 20A | Intermitente Electrónico | |
| 2 | 5A | Tablero de Instrumentos, Módulo de Control del Tren Motriz (PCM) Memoria de Mantenimiento | |
| 3 | 20A | Encendedor de Cigarros, OBDII | |
| 4 | 10A | Lámpara de la Guantera, Lámparas de Mapa, Espejos Eléctricos, Lámpara Bajo el Capó | |
| 5 | 15A | Sensor de Rango de Transmisión Digital (DTR) (A/T), Interruptor de Lámpara de Reversa (M/T), Módulo de Luces Diurnas (DRL), Servo/Amplificador de Control de Velocidad, Conjunto de Control de Calefacción/Aire Acondicionado, Actuador de Puerta de Mezcla | |
| 7 | 5A | Iluminación del Interruptor de Bloqueo de Ventanas Eléctricas | |
| 8 | 5A | Radio, Iluminación del Interruptor de Faros | |
| 11 | 30A | Bomba de Lavado, Bobina del Relé de Funcionamiento/Estacionamiento del Limpiaparabrisas, Bobina del Relé de Alta/Baja del Limpiaparabrisas, Bobina del Relé de la Bomba de Lavado | |
| 12 | 15A | Claxon | |
| 13 | 20A | Luces de Freno, Luz de Freno de Montaje Alto, Luz de Freno del Remolque | |
| 14 | 10A | Lámpara de Cúpula, Lámpara de Carga, Lámparas de Cortesía | |
| 15 | 5A | Módulo Electrónico Genérico (GEM), Módulo de Control del Tren Motriz (PCM), Módulo del Sistema de Frenos Antibloqueo (ABS), Interbloqueo de Cambio de Freno, Control de Velocidad | |
| 16 | 15A | Tablero de Instrumentos, Faros de Alta | |
| 19 | 10A | Módulo de Control Auxiliar del Tren Motriz (APCM) [Solo Diesel], Tablero de Instrumentos, Módulo GEM, Interruptor de Cancelación de Overdrive, Interruptor de Validación de Ralentí [Solo Diesel], Consola Superior | |
| 20 | 15A | Bobina del Relé del Motor de Arranque, PCM [Solo Gasolina] | |
| 22 | 10A | Módulo de Airbag, Interruptor de Activación del Airbag del Pasajero, Bobina del Relé del Motor del Soplador | |
| 23 | 10A | Intermitente Electrónico | |
| 24 | 10A | Actuador de Puerta de Mezcla, Bobina del Relé de Carga de Batería del Remolque | |
| 25 | 5A | Módulo del Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS) | |
| 27 | 10A | Alimentación de Energía de Encendido (Acceso del Cliente) | |
| 28 | 10A | Interbloqueo de Cambio de Freno, Bobina del Relé DRL, Módulo de Control de Velocidad, Luces de Reversa, Bobina del Relé de la Luz de Reversa del Remolque, Solenoide de Bloqueo de Cubo de Cambio Electrónico Sobre la Marcha | |
| 29 | 5A | Tablero de Instrumentos (Lámparas de Carga y Advertencia de Airbag) | |
| 30 | 30A | Bobina del Relé PCM, Bobina de Encendido [Solo Gasolina], Calentador de Combustible [Solo Diesel], Solenoide de Válvula de Descarga [Solo Diesel], Bobina del Relé del Módulo de Control del Inyector [Solo Diesel] |

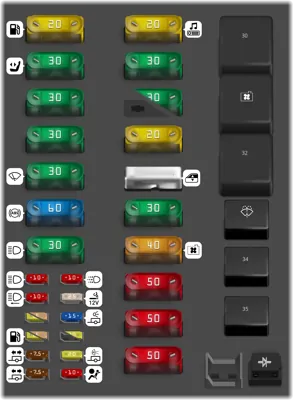

Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Lámpara de parada/giro izquierda del remolque | |
| 2 | 10A | Módulo de airbag | |
| 3 | 7.5A | Lámpara de parada/giro derecha del remolque | |
| 4 | 20A | Luces de reversa del remolque, Luces de estacionamiento del remolque | |
| 5 | 20A | PCM, Bobina del relé de la bomba de combustible de dos velocidades, Bobina del relé de la bomba de combustible, Sensor de flujo de masa de aire, Inyectores de combustible [Solo gasolina] | |
| 5 | 5A | Campo "A" del alternador dual [Solo diésel] | |
| 6 | 20A | Campo "A" del alternador simple o dual, Regulador [Solo diésel] | |
| 7 | 20A | Válvula de gestión de vapor, Sensores HEGO, Control de comunicación del colector de admisión, Solenoide EVR, PCM, Solenoide de ventilación del canister [Solo gasolina] | |
| 7 | 5A | Campo "A" del alternador dual [Solo diésel] | |
| 8 | 15A | Iluminación del freno electrónico del remolque, Luces de estacionamiento, Bobina del relé de la luz de estacionamiento del remolque | |
| 9 | 10A | Farol izquierdo | |
| 10 | 25A | Toma de corriente | |
| 11 | 10A | Farol derecho (Luz baja) | |
| 12 | 10A | Resistor de luces diurnas (DRL) | |
| 13 | 30A | Interruptor multifunción, Faros | |
| 14 | 60A | Sistema de frenos antibloqueo | |
| 15 | 30A | Motor del limpiaparabrisas | |
| 16 | 30A | Carga de batería del remolque | |
| 17 | 30A | Relé de cambio electrónico sobre la marcha, Motor de cambio de la caja de transferencia | |
| 18 | 30A | Asiento eléctrico | |
| 19 | 20A | Motor de la bomba de combustible, PCM | |
| 20 | 50A | Interruptor de encendido (B4 y B5) | |
| 21 | 50A | Interruptor de encendido (B1 y B3) | |
| 22 | 50A | Caja de conexiones del tablero de instrumentos | |
| 23 | 40A | Motor del soplador | |
| 24 | 30A | Caja de fusibles en el motor | |
| 25 | Ventanas eléctricas | ||
| 26 | 20A | Si está equipado con entrada remota sin llave: Bobina del relé de desbloqueo de la puerta del conductor, Bobina del relé de desbloqueo de todas las puertas, Bobina del relé de bloqueo de todas las puertas, Relé de destello de la luz de estacionamiento. Si no está equipado con entrada remota sin llave: Motores de bloqueo de puertas eléctricas | |
| 27 | 30A | Módulo de controlador de inyectores [Solo diésel] | |
| 28 | 30A | Controlador de freno electrónico del remolque | |
| 29 | 20A | Radio | |
| 30 | Relé de potencia del PCM | ||
| 31 | Relé del motor del soplador | ||
| 32 | Relé de la bomba de combustible de dos velocidades [Solo gasolina], Relé de potencia del módulo de controlador de inyectores [Solo diésel] | ||
| 33 | Relé de la bomba de lavado | ||
| 34 | Relé de estacionamiento/funcionamiento del limpiaparabrisas | ||
| 35 | Relé HI/LO del limpiaparabrisas | ||
| 37 | Diodo del relé del PCM | ||
| 38 | Relé de la luz de reversa del remolque | ||
| 39 | Relé de carga de batería del remolque | ||
| 40 | Relé de cambio electrónico sobre la marcha #1, Relé de cambio electrónico sobre la marcha #2 |
