Ford F-550 / Fusibles 2014

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
1 30A No utilizado (repuesto)
2 15A Relé del interruptor auxiliar #4
3 30A Motor de ventana inteligente del pasajero
4 10A Luces interiores, Luz del capó
5 20A Techo solar
6 5A Módulo del asiento del conductor
7 7.5A Interruptor del asiento del conductor, Motor lumbar del conductor
8 10A Interruptor del espejo eléctrico
9 10A Relé del interruptor auxiliar #3
10 10A Relé de funcionamiento/accesorio, Alimentación de acceso del cliente
11 10A Tablero de instrumentos
12 15A Iluminación interior, Luces de la tabla de correr iluminada
13 15A Señales de giro y luces de freno derechas, Relé de parada y giro del remolque derecho (TT)
14 15A Señales de giro y luces de freno izquierdas, Relé de parada y giro del remolque izquierdo (TT)
15 15A Luces de freno montadas en alto, Luces de reversa, Relé de reversa del remolque, Espejo interior con señal de reversa
16 10A Faros de luz baja derecha
17 10A Faros de luz baja izquierda
18 10A Iluminación del teclado, Indicador de antirrobo pasivo (PATS). Módulo de control del tren motriz (PCM), Interbloqueo de cambio de freno
19 20A Subwoofer, Amplificador
20 20A Cerraduras eléctricas de las puertas
21 10A Interruptor de freno encendido/apagado
22 20A Claxon
23 15A No utilizado (repuesto)
24 15A Módulo de control del volante, Conector de diagnóstico, Relé de plegado de espejos eléctricos, Entrada sin llave remota, Panel de acabado electrónico
25 15A No utilizado (repuesto)
26 5A Módulo de control del volante
27 20A No utilizado (repuesto)
28 15A Interruptor de encendido
29 20A SYNC, Módulo GPS, Panel frontal de la radio
30 15A Relé de luz de estacionamiento, Relé de luz de estacionamiento del remolque (TT)
31 5A Controlador de freno de remolque (señal de freno) Acceso del cliente
32 15A Motor del techo solar, Interruptor de espejo telescópico, Espejos con atenuación automática, Inversor de energía, Iluminación del interruptor de bloqueo de puerta del conductor y del pasajero, Iluminación del interruptor de asiento calefaccionado trasero, Motor de ventana inteligente del conductor y del pasajero, Interruptor de ventana del pasajero
33 10A Módulo de control de restricción
34 10A Módulo del volante calefaccionado, Módulo de asientos traseros calefaccionados
35 5A Interruptor de cambio selecto, Módulo de ayuda de estacionamiento en reversa, Módulo de control de freno de remolque
36 10A Interruptor de selección del tanque de combustible
37 10A Calentador PTC
38 10A Panel frontal de la radio AM/FM
39 15A Faros de luz alta
40 10A Luces de estacionamiento (en espejos), Luces de marcador de techo
41 7.5A Indicador de desactivación del airbag del pasajero
42 5A No utilizado (repuesto)
43 10A Relé del limpiaparabrisas
44 10A Interruptores auxiliares
45 5A No utilizado (repuesto)
46 10A Control de clima
47 15A Luces antiniebla, Indicador de luces antiniebla (en el interruptor)
48 Interruptor de ventanas eléctricas, Interruptor de ventana trasera deslizante eléctrica, Interruptor de techo solar
49 Accesorio retardado

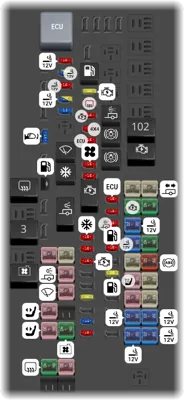

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
1 Motor del soplador
3 Calefaccionadores de urea [motor diésel]
5 Desempañador de la ventana trasera, Espejos calefaccionados
7 40A Desempañador de la ventana trasera, Espejos calefaccionados
8 30A Asiento del pasajero
9 30A Asiento del conductor
12 30A Motor de la ventana inteligente del conductor
15 Bomba de combustible [motor diésel]
17 15A Espejo calefaccionado
22 30A Freno eléctrico del remolque
23 40A Motor del soplador
25 30A Limpiaparabrisas
26 30A Luces de parqueo del remolque
27 25A Calefaccionadores de urea [motor diésel]
28 Barra de bus
29 Luces de parqueo del remolque
30 Embrague del aire acondicionado
31 Limpiaparabrisas
33 15A Energía del vehículo (VPWR) 1
34 15A VPWR 2 [motor diésel]
34 20A VPWR 2 [motor de gasolina]
35 10A VPWR 3
36 15A VPWR 4 [motor diésel]
36 20A VPWR 4 [motor de gasolina]
37 10A VPWR 5 [motor diésel]
38 Módulo de control del tren motriz (PCM) [motor diésel], Módulo de control electrónico (ECM) [motor de gasolina]
39 10A Bloqueo del cubo 4x4
40 15A Bloqueo electrónico 4x4
42 20A Asientos traseros calefaccionados
45 10A Bobina del relé de arranque/encendido
46 10A Módulo de control de la transmisión (TCM) energía de mantenimiento [motor diésel]
47 10A Alimentación del embrague del aire acondicionado
48 Arranque/encendido
49 10A Sistema de cámara de visión trasera
50 10A Bobina del relé del motor del soplador
52 10A PCM/ECM/TCM arranque/encendido
53 10A Módulo 4x4
54 10A Sistema de frenos antibloqueo (ABS) arranque/encendido
55 10A Bobina del desempañador de la ventana trasera, Bobina de carga de la batería
56 20A Alimentación de arranque/encendido del panel de fusibles del compartimento de pasajeros
57 Bomba de combustible
66 20A Bomba de combustible
68 10A Bobina del relé de la bomba de combustible
70 10A Lámpara de reversa del remolque
71 10A Ventilación del canister [motor de gasolina]
72 10A Alimentación de energía de mantenimiento del relé PCM/ECM
74 Luz de freno/giros izquierda del remolque
75 Luz de freno/giros derecha del remolque
76 Lámpara de reversa del remolque
82 20A Toma de corriente auxiliar #2
83 20A Toma de corriente auxiliar #1
84 30A Motor de cambio 4x4
85 30A Asientos calefaccionados/refrigerados
86 25A Alimentación de la bobina ABS
87 20A Toma de corriente auxiliar #5
88 20A Toma de corriente auxiliar #6
89 40A Motor de arranque
90 25A Carga de batería del remolque
92 20A Toma de corriente auxiliar #4
93 20A Toma de corriente auxiliar #3
94 25A Interruptor auxiliar #1
95 25A Interruptor auxiliar #2
96 50A Bomba ABS
97 40A Inversor
99 40A Inversor de energía del panel de instrumentos
100 25A Señales de giro del remolque
101 Arranque
102 Carga de batería del remolque
