Ford F-550 / Fusibles 2020

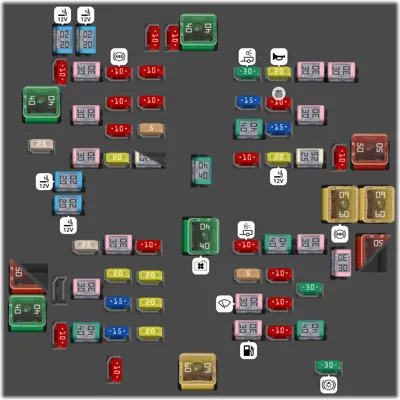

Caja de fusibles del compartimiento del motor

Caja de fusibles del compartimiento del motor
N°ADescripción
1 20A Tomacorriente 4.
2 20A Tomacorriente 3.
3 10A Módulo de foco.
4 10A Solenoide de vacío de tracción en las cuatro ruedas.
5 40A Dirección frontal activa.
6 10A Barredor de nieve.
7 30A Carga de la batería del arrastre de remolques.
8 10A Módulo del sistema de frenos antibloqueo.
9 10A Módulo de la dirección asistida electrónica.
10 30A Luces de estacionamiento de arrastre de remolque.
11 20A Claxon.
12 30A Superposición de torsión.
13 30A Ventana corrediza eléctrica trasera.
14 40A Módulo de control de la carrocería - potencia de la batería en el alimentador 1.
15 30A Asiento eléctrico del pasajero.
16 10A Módulo de control del tren motriz, Módulo de control de la transmisión.
17 10A Sistema de información del punto ciego.
18 10A Módulo de tracción en las cuatro ruedas.
19 5A Control de crucero adaptable.
20 15A Espejos calentados.
21 40A Medallón calentado.
22 10A Módulo de diagnóstico a bordo, Conector de enlace de datos inteligente.
23 15A Módulo de control de la transmisión.
24 30A Asiento eléctrico del conductor.
25 25A Módulo de calidad de voltaje.
26 30A Carga de la batería del arrastre de remolques.
27 20A Asientos calentados traseros.
28 25A Bujía incandescente [Diesel].
28 - No se usa [gasolina].
29 40A Motor de dirección eléctrica servoasistida.
30 10A Detención del limpiador calentado. [Modelo 2020]
31 20A Tomacorriente 5.
32 25A Módulo de tracción en las cuatro ruedas.
33 10A Línea de sensor del alternador 2.
34 50A Ventilador de enfriamiento eléctrico [gasolina], Calefacción suplementaria de aire [Diesel].
35 20A Tomacorriente 2.
36 20A Tomacorriente 1.
37 60A Bomba del sistema de frenos antibloqueo.
38 60A Inversor.
39 25A Módulo de tracción en las cuatro ruedas.
40 30A Solenoide del motor de arranque.
41 10A Solenoide de apertura de la compuerta trasera.
42 40A Motor del soplador.
43 10A Luces de reversa del arrastre de remolque.
44 40A Módulo de iluminación de arrastre de remolque.
45 30A Válvula del sistema de frenos antibloqueo.
46 30A Potencia del módulo de gas natural comprimido.
47 50A Calefacción suplementaria de aire [Diesel].
47 - No se usa (gasolina).
48 50A Calefacción suplementaria de aire [Diesel].
48 - No se usa [gasolina].
50 30A Asientos calentados y enfriados.
51 20A Módulo de control del tren motriz.
52 15A Gas natural comprimido [gasolina], Control de alivio de presión del múltiple de alimentación de combustible [Diesel].
53 20A Motor de pasos de recirculación de los gases de escape [gasolina], Sensores de oxígeno del gas de escape universal [gasolina], Derivación del enfriador del sistema de recirculación de los gases de escape [Diesel], Controlador del motor de la bomba de urea [Diesel], Sensores de oxígeno.
54 20A Alimentación del relevador del embrague del A/C. Embrague del ventilador.
55 5A Sensor de lluvia.
56 30A Limpiaparabrisa.
57 10A Módulo de interfaz del acoplador.
58 10A Línea de sensor del alternador.
59 30A Estribos eléctricos.
60 40A Módulo de control de la carrocería - potencia de la batería en el alimentador 2.
61 10A Motores de espejos telescópicos.
62 40A Control del freno de remolque. Acceso del freno electrónico de posventa.
63 15A Asientos de contorno múltiple.
64 20A Bobina de encendido [gasolina], Módulo de la bujía incandescente [Diesel], Módulo de óxidos de nitrógeno [Diesel], Sensor de calidad y nivel de urea [Diesel].
65 30A Bomba de combustible.
66 10A Solenoide del embrague del A/C.
67 40A Módulo de iluminación auxiliar.
68 10A Módulo de control del tren motriz.
69 60A Alimentación del módulo de control de la carrocería.
70 30A Luces de freno y direccionales del remolque.

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
2 10A Interruptor del paquete de la puerta del conductor, Interruptor de las ventanas corredizas eléctricas traseras.
3 7.5A Interruptor del asiento con memoria, Motor del apoyo lumbar eléctrico, Módulo inalámbrico de carga.
6 10A Interruptor de espejos telescópicos eléctricos, Interruptor de las ventanas eléctricas delanteras.
7 10A Interruptor de activación/desactivación de los frenos.
8 5A Módem integrado.
9 5A Módulo de sensor combinado.
12 7.5A Módulo de diagnóstico a bordo, Conector de enlace de datos inteligente, Módulo del sistema de control de clima.
13 7.5A Módulo de control de la columna de la dirección, Tablero de instrumentos.
15 15A SYNC Pantalla.
17 7.5A Módulo de dirección frontal activo, Módulo del sistema de ayuda.
18 7.5A Interruptor de modos de manejo seleccionable, Interruptor de selección de cambio.
19 5A Pantalla de visualización frontal.
20 5A Interruptor de encendido, Solenoide inhibidor de la llave.
21 5A Pantalla de visualización frontal, Sensor de humedad y temperatura en el vehículo.
22 5A Interruptores del acoplador.
23 30A Módulo de la puerta delantera del conductor.
24 30A Toldo corredizo.
26 30A Módulo de la puerta del pasajero delantero.
28 30A Amplificador.
29 15A Interruptor de pedales ajustables.
30 5A Salida de encendido y apagado del freno hacia el controlador del freno del remolque y los circuitos de acceso del usuario.
31 10A Acceso remoto sin llave.
32 20A Radio
34 30A Relevador de marcha/arranque.
36 15A Módulo de la cámara, Sistema de mantenimiento del carril, Espejo retrovisor interior antideslumbrante automático, Asientos calentados traseros.
37 20A Volante de dirección calentado.
38 Ventanas eléctricas.
