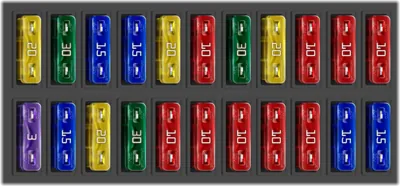

Caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 3A | Sistema de Control Eléctrico del Motor | |
| 2 | 15A | Luces interiores, Encendedor de cigarros, Memoria del reloj de radio | |
| 3 | 20A | Cierre centralizado | |
| 4 | 30A | Ventana trasera calefaccionada | |
| 5 | 10A | Luces de cruce | |
| 6 | 10A | Luz lateral izquierda, Luz antiniebla trasera | |
| 7 | 10A | Luz lateral derecha | |
| 8 | 10A | Luz de cruce izquierda | |
| 9 | 10A | Luz de cruce derecha | |
| 10 | 15A | Luz de carretera izquierda, Luz de posición derecha | |
| 11 | 15A | Luz de carretera derecha, Luz de posición izquierda | |
| 12 | 20A | Ventilador de calefacción, Luces de reversa | |
| 13 | 30A | Ventilador de enfriamiento del radiador | |
| 14 | 15A | XR2i, RS Turbo, RS 1800 Luces antiniebla delanteras | |
| 15 | 15A | Claxon | |
| 16 | 20A | Limpiaparabrisas/lavaparabrisas | |
| 17 | 10A | Luces de freno, Tablero de instrumentos | |
| 18 | 30A | Ventanas eléctricas | |
| 19 | 20A | Bomba de combustible eléctrica | |
| 20 | 10A | Sensor HEGO | |
| 21 | 10A | Indicadores de dirección izquierdos | |
| 22 | 10A | Indicadores de dirección derechos |
Compartimento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Velocidad de ralentí de transmisión automática | ||
| - | Claxon [XR2i] | ||
| - | Bomba de combustible [1.6 EFi y DOHC 16 válvulas] | ||
| - | Luces antiniebla delanteras [XR2i, RS Turbo, RS 1800] | ||
| - | Luz de cruce | ||
| - | Dim/Dip | ||
| - | Luneta trasera calefaccionada | ||
| - | Limpiaparabrisas delantero | ||
| - | Retardo [1.1/1.3/1.4 CFi] | ||
| - | Inyección de combustible [DOHC 16 válvulas] | ||
| - | Módulo EEC | ||
| - | Encendido | ||
| - | Transmisión automática | ||
| - | Bomba de combustible | ||
| - | Luz de carretera | ||
| - | Dim/Dip | ||
| - | Parabrisas calefaccionado | ||
| - | ABS | ||
| 23 | 10A | Luces antiniebla traseras | |
| 24 | 10A | Luces antiniebla traseras | |
| 25 | 15A | Liberación remota del portón trasero, sistema de advertencia antirrobo | |
| 26 | 15A | Liberación del portón trasero | |
| 26 | 30A | Parabrisas calefaccionado | |
| 27 | 30A | Parabrisas calefaccionado | |
| 28 | 30A | Inhibidor de arranque de transmisión automática | |
| 28 | 20A | Techo solar de longitud completa |
