Ford Fiesta / Fusibles 1997

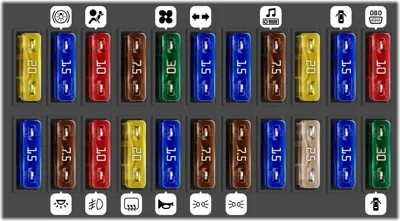

Caja de fusibles central

Caja de fusibles central
N°ADescripción
1 15A Enchufe
2 7.5A Luces interiores, reloj, memoria de emisoras de radio
3 10A Faro antiniebla trasero, intermitente de la alarma antirrobo
4 20A Luneta trasera térmica
5 15A Bocina, luces de emergencia
6 7.5A Luces de posición delanteras lado izquierdo
7 7.5A Luces de posición delanteras lado derecho
8 15A Corriente del módulo electrónico sin marca
9 25A Señal de batería del interruptor de luces
10 15A Asientos delanteros térmicos
11 30A Cierre centralizado, elevalunas eléctricos
12 20A Motor del limpialunetas, bomba del lavalunetas
13 15A Luz de los frenos, tablero de mandos
14 10A Airbag
15 7.5A Retrovisores térmicos
16 30A Motor ventilador calefacción
17 15A Intermitentes
18 15A Recinto del motor, módulo electrónico sin marca
19 7.5A Gestión del motor, radio, relé auxiliar
20 20A Señal de encendido de interruptor de luz
21 15A Cierre centralizado, retrovisor exterior con mando eléctrico
22 10A Conector de diagnóstico

Fusiblera del motor

Fusiblera del motor
N°ADescripción
- Aire acondicionado (mariposa de gases en máxima apertura (WOT))
- Relé de abastecimiento
- Calentador de combustible [Diesel], Bomba de combustible [gasolina]
- Luces antiniebla
- Luz de cruce / Luces cortas
- Luz de carretera / Luces largas
- Aire acondicionado
- Ventilador de refrigeración, alta velocidad
- Ventilador de refrigeración
- Sistema de bujía de incandescencia [Diesel]
- Inmovilizador / Motor de arranque
- Relé adicional / Aire acondicionado y/o faros antiniebla delanteros
23 10A Luz alta izquierda
24 10A Luz alta derecha
25 10A Luz baja izquierda
26 10A Luz baja derecha
27 10A Sensor de Oxígeno [gasolina]
27 15A Calefactor de combustible [diesel]
28 15A Bomba de combustible, Ventilador del radiador, A/C, Sensor de velocidad, Módulo de motor PCM, Inyectores, Cánister, Inatirobo [motor 1.25L ZETEC-SE, 1.3L Endura-DE], Sensor de masa de aire MAF [motor 1.4L ZETEC-SE]
28 15A Módulo de motor PCM, EGR, Precalentadores Diesel, Ventilador del radiador, Aire acondicionado, Sensor de velocidad [Diesel]
29 20A Aire acondicionado, Luz antiniebla delantera, Switch dual de presión.
30 3A ABS
31 30A ABS
32 3A Módulo de motor PCM
33 30A ABS, Ventilador del radiador [modelos sin ABS, sin A/C]
34 30A Módulo de motor PCM
35 10A Sistema antirrobo [motor diesel1.8L] / Bomba de combustible [Gasolina]
36 60A Sistema de refrigeración, Precalentadores Diesel
37 40A Desempañador / Parabrisas térmico
38 60A Relay principal / Cierre centralizado, luneta trasera térmica
39 60A Luces diurnas DTRL, Fusibles No. 1, 2, 3, 4, 5, 21, 22 en el panel de fusibles interior
40 60A Bloqueo de ignición, Fusibles No. 42 y 50 en el panel de fusibles interior
