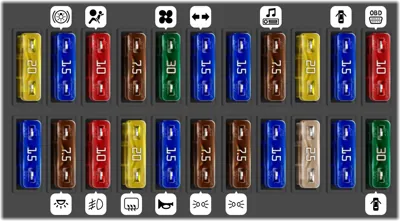

Caja de fusibles central

N°	A	Descripción
1	15A	Enchufe
2	7.5A	Luces interiores, reloj, memoria de emisoras de radio
3	10A	Faro antiniebla trasero, intermitente de la alarma antirrobo
4	20A	Luneta trasera térmica
5	15A	Bocina, luces de emergencia
6	7.5A	Luces de posición delanteras lado izquierdo
7	7.5A	Luces de posición delanteras lado derecho
8	15A	Corriente del módulo electrónico sin marca
9	25A	Señal de batería del interruptor de luces
10	15A	Asientos delanteros térmicos
11	30A	Cierre centralizado, elevalunas eléctricos
12	20A	Motor del limpialunetas, bomba del lavalunetas
13	15A	Luz de los frenos, tablero de mandos
14	10A	Airbag
15	7.5A	Retrovisores térmicos
16	30A	Motor ventilador calefacción
17	15A	Intermitentes
18	15A	Recinto del motor, módulo electrónico sin marca
19	7.5A	Gestión del motor, radio, relé auxiliar
20	20A	Señal de encendido de interruptor de luz
21	15A	Cierre centralizado, retrovisor exterior con mando eléctrico
22	10A	Conector de diagnóstico

N°	A	Descripción
-		Gestión del motor Sin uso
-		Aire acondicionado
-		Gestión del motor
-		Bomba del combustible [motores de gasolina]
-		Calentador del combustible [motor diesel]
-		Faros antiniebla delanteros
-		Luces cortas
-		Luces largas
-		Aire acondicionado
-		Ventilador de refrigeración del motor
-		Ventilador de refrigeración del motor
-		Bujía de incandescencia [motor diesel]
-		Motor de arranque
-		Aire acondicionado faros antiniebla delanteros
23	10A	Luz larga lado izquierdo
24	10A	Luz larga lado derecho
25	10A	Luz corta lado izquierdo
26	10A	Luz corta lado derecho
27	10A	Catalizador o
27	15A	calentador del combustible [motor diesel]
28	15A	Gestión del motor
29	20A	Aire acondicionado, faros antiniebla delanteros
30	3A	Módulo ABS
31	30A	Módulo ABS
32	3A	Gestión del motor
33	30A	Módulo ABS o ventilador de refrigeración del motor
34	30A	Ajuste del octanaje [motor 1.41 y motor 1.25 l con cambio automático]
35	10A	Bomba del combustible [motores de gasolina]
35	3A	módulo PATS [motor diesel]
36	60A	Gestión del motor, ventilador eléctrico, bomba del combustible, bujía de incandescencia [motor diesel solamente]
37	40A	Parabrisas térmico
38	60A	Cierre centralizado, luneta trasera térmica
39	60A	Interior del vehículo
40	60A	Encendido
