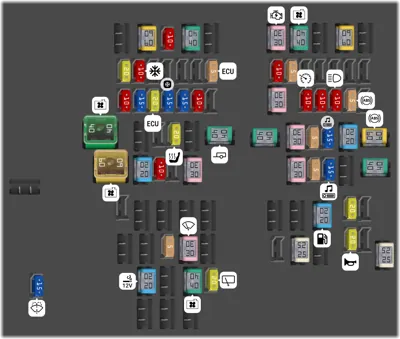

Caja de fusibles del compartimento motor

N°	A	Descripción
2	60A	Calefactor del aire de admisión.
3	10A	Surtidores térmicos del lavaparabrisas.
4	40A	Elemento del parabrisas térmico izquierdo.
6	30A	Motor de arranque.
7	40A	Motor del ventilador.
9	60A	Módulo de control de la bujía de calentamiento - diésel.
11	20A	Bloqueo de la columna de la dirección.
12	10A	Embrague del aire acondicionado.
17	5A	Módulo de control del motor.
18	10A	Volante térmico.
19	5A	Servodirección electrónica.
25	10A	la bomba de refrigerante Válvula de escape.
26	15A	Válvula de purga del filtro de carbón de emisiones por evaporación. Sensor de posición de árbol de levas. Sensor de presión de control de inyección de combustible. Solenoide de control de álabes variables del turbocompresor. Válvula de derivación del enfriador de recirculación de los gases de escape. Solenoide de la válvula de descarga del turbo. Sensor de oxígeno calentado.
27	20A	Módulo de control del motor.
28	15A	Rejilla activa. La bomba de aceite. Compresor del aire acondicionado. Solenoide de la válvula de descarga del turbo. Sensor del separador de agua
29	15A	Bobina de encendido Condensador de supresión de ruido.
30	10A	Válvula de descarga de presión del aire acondicionado.
32	30A	Módulo de control de la carrocería.
33	10A	Sistema de información de ángulo muerto. Módulo de control de velocidad. Cámara delantera del sistema de aparcamiento por ultrasonido. Cámara del sistema de aparcamiento por ultrasonido trasero. Módulo de control del asistente de estacionamiento.
34	10A	Bomba de líquido de la caja de cambios.
35	10A	Faros
36	5A	Sistema antibloqueo de frenos.
38	40A	Motor del ventilador.
41	20A	Asientos térmicos.
43	40A	Módulo de remolque.
44	40A	Elemento del parabrisas térmico derecho.
45	30A	Módulo de la puerta trasera izquierda.
46	5A	Alineación de los faros.
47	15A	Amplificador de la unidad de audio.
48	20A	Techo solar.
49	60A	Bomba de los frenos antibloqueo.
50	60A	Ventilador de refrigeración de alta velocidad.
51	20A	Bomba de líquido de la caja de cambios.
52	10A	Conector Data Link.
54	30A	Módulo de la puerta trasera derecha.
55	30A	Válvula de los frenos antibloqueo.
56	5A	Interruptor de activación, desactivación de frenos.
57	15A	Amplificador de la unidad de audio.
59	40A	Módulo de control de la carrocería.
68	20A	Bomba de combustible.
69	20A	Calefactor de combustible [Diesel].
73	5A	Sensor de lluvia.
74	30A	Motor del limpiaparabrisas.
77	25A	Ventanilla térmica.
79	20A	Bocina.
81	25A	Calefactor de combustible [Diesel].
82	15A	Bomba del lavaparabrisas de la ventanilla.
83	20A	Encendedor. Tomas de corriente auxiliares delanteras.
85	40A	Ventilador de refrigeración de baja velocidad.
86	20A	Limpialuneta trasero.

Caja de fusibles del habitáculo del pasajero

N°	A	Descripción
1	5A	Módulo de control del sistema de seguridad pasivo.
2	5A	Sensor de humedad y temperatura en el vehículo.
3	10A	Módulo de control del asistente de estacionamiento.
4	10A	Interruptor de encendido. Interruptor de arranque por botón.
5	20A	Bloqueo. Desbloqueo.
6	10A	Techo solar.
7	30A	Interruptor del retrovisor derecho. Elevalunas eléctricos delanteros derechos.
9	5A	Testigo de desactivación del airbag del acompañante. Retrovisor interior antideslumbrante.
10	10A	Conector Data Link.
11	5A	Módem telemático.
12	5A	Módulo central de seguridad.
13	15A	Cierres de seguridad para niños. Tapa del depósito de combustible.
14	30A	Interruptor del retrovisor izquierdo. Elevalunas eléctricos delanteros izquierdos.
15	15A	No se usa. Volante térmico. Módulo de control de los faros.
17	15A	Control por voz. Pantalla del sistema de información y audio/vídeo. Lector de discos compactos.
19	7.5A	Sirena autoalimentada.
20	10A	Bocina de la alarma antirrobo.
21	7.5A	Control de climatización.
22	7.5A	Módulo del volante. Cuadro de instrumentos. Conector Data Link.
23	20A	Unidad de audio.
