Ford Flex / Fusibles 2010

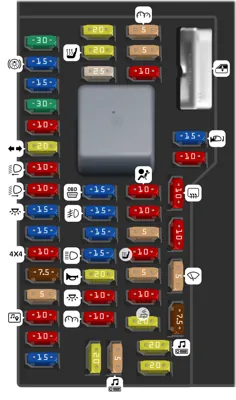

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- Ventanas eléctricas
- Relé de accesorios retardados
1 30A Motor de ventana inteligente del conductor
2 15A Luces de freno/direccionales de remolque
3 15A No utilizado (repuesto)
4 30A Inversor de CC/CA
5 10A Iluminación del teclado, asientos de pasajeros de la 3.ª fila, interbloqueo de cambio de transmisión de freno
6 20A Luces direccionales
7 10A Faros de luz baja (izquierdo)
8 10A Faros de luz baja (derecho)
9 15A Luces interiores, luces de carga
10 15A Retroiluminación, luces de charco
11 10A Tracción en todas las ruedas (AWD)
12 7.5A No utilizado (repuesto)
13 5A Teclado, interruptor de espejo, módulo de memoria, lógica DSM, pedales ajustables
14 10A Módulo de puerta trasera eléctrica, pantalla de información central, SYNC®, módulo GPS
15 10A Cabezal de control de clima
16 15A Panel de acabado electrónico, pantalla de navegación
17 20A Todas las alimentaciones del motor de bloqueo eléctrico, liberación de la puerta trasera
18 20A Asientos plegables eléctricos de la 2.ª fila, asientos calefaccionados
19 25A Quemacocos
20 15A Conector de enlace de datos, asiento con memoria
21 15A Faros de niebla, indicador de faros de niebla
22 15A Luces de estacionamiento
23 15A Faros de luz alta
24 20A Claxon
25 10A Luces de cortesía/luces interiores, asientos plegables eléctricos
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio/navegación
29 5A Tablero de instrumentos
30 5A Palanca de cambios de transmisión
31 10A No utilizado (repuesto)
32 10A Módulo de control de restricciones
33 10A No utilizado (repuesto)
34 5A Control de estabilidad de balanceo, bobina de relé del refrigerador
35 10A Sensor de ángulo de dirección, asistencia de estacionamiento trasera, asistencia de estacionamiento activa, asiento calefaccionado, AWD, inversor de CC/CA
36 5A Módulo del sistema antirrobo pasivo
37 10A No utilizado (repuesto)
38 20A Luces de estacionamiento de remolque
39 20A Radio/navegación
40 20A Asientos traseros calefaccionados
41 15A Iluminación de interruptores, espejo con atenuación automática, quemacocos, iluminación ambiental
42 10A No utilizado (repuesto)
43 10A Relé de control de clima auxiliar, relé del desempañador de la ventana trasera, limpiaparabrisas trasero
44 10A No utilizado (repuesto)
45 5A Relé del limpiaparabrisas, relé de control de clima
46 7.5A Sensor de clasificación de ocupantes (OCS), indicador de desactivación de la bolsa de aire del pasajero (PADI)

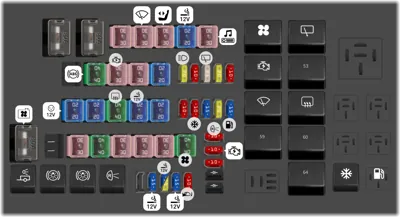

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 80A Energía del panel de fusibles del compartimento de pasajeros
2 80A Energía del panel de fusibles del compartimento de pasajeros
3 30A Controlador de freno de remolque
4 30A Limpiaparabrisas delanteros
5 30A Asiento eléctrico del pasajero
6 20A Toma de corriente (tablero de instrumentos)
7 30A Amplificador
9 40A Bomba del sistema de frenos antibloqueo (ABS)
10 30A Relé de arranque
11 30A Relé del módulo de control del tren motriz (PCM)
12 20A Válvula ABS
13 20A Faro de descarga de alta intensidad (HID) izquierdo
14 10A Interruptor de encendido/apagado de frenos (BOO)
15 25A Limpiaparabrisas trasero
16 20A Faro HID derecho
17 10A Sensor del alternador
18 20A Toma de corriente trasera
19 20A Toma de corriente del tablero de instrumentos
20 40A Desempañador trasero
21 20A Toma de corriente de la consola
22 20A Amplificador de subwoofer
23 10A Energía de mantenimiento del PCM, ventilación del filtro
24 10A Embrague del aire acondicionado
25 15A Refrigerador
26 20A Relé de reversa
27 15A Relé de combustible (módulo del controlador de la bomba de combustible, bomba de combustible)
28 80A Ventilador de enfriamiento
30 30A Carga de batería (remolque)
31 40A Motor del soplador auxiliar
32 30A Motor del asiento del conductor
33 30A Asientos eléctricos de la 3.ª fila
34 30A Puerta trasera eléctrica
35 40A Soplador del aire acondicionado delantero
36 10A Luces de reversa
37 10A PCM encendido/arranque
38 10A Luces de reversa del remolque
39 Diodo de combustible
40 Diodo de arranque integrado de un solo toque
41 Luz de estacionamiento del remolque
42 Luz de freno/direccional del remolque (izquierda)
43 Luz de freno/direccional del remolque (derecha)
44 Relé de luces de reversa
46 15A Energía del vehículo 2, Energía del vehículo 3
47 15A Energía del vehículo 1 - Energía del PCM [solo motor base]
47 20A Energía del vehículo 1 - Energía del PCM [solo EcoBoost]
48 15A Energía del vehículo - bobinas
49 10A Espejos calefaccionados
50 Motor del soplador
51 Limpiaparabrisas trasero
52 Arrancador
53 Asientos eléctricos de la 3.ª fila
55 Relé del limpiaparabrisas delantero
56 Desempañador de la ventana trasera
59 Motor del soplador auxiliar
60 Carga de batería del remolque
62 Refrigerador
64 PCM
65 Embrague del aire acondicionado
66 Bomba de combustible
