Ford Flex / Fusibles 2013

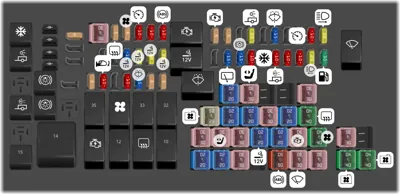

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 40A Relé del ventilador 2
2 40A Relé del ventilador 1
3 30A Módulo de control de freno de remolque
4 30A Limpiaparabrisas, Bomba de lavado
5 50A Bomba del sistema de frenos antibloqueo
7 30A Portón trasero eléctrico
8 20A Techo corredizo
9 20A Toma de corriente de la consola de la segunda fila
10 Relé de asientos eléctricos de la tercera fila
11 Relé de la ventana trasera calefaccionada
12 Relé de carga de batería para remolque
13 Relé de arranque
14 Relé del ventilador de enfriamiento #2
15 Relé de combustible
17 30A Toma de corriente de 110V AC
18 40A Motor del soplador delantero
19 30A Motor de arranque
20 20A Toma de corriente del compartimento interior
21 20A Toma de corriente del tablero de instrumentos / encendedor de cigarros
22 30A Módulo de asiento de la tercera fila
23 30A Asiento eléctrico del conductor, Módulo de memoria
24 30A Carga de batería para remolque
26 40A Desempañador de la ventana trasera, Espejos calefaccionados
27 20A Toma de corriente de carga
28 30A Asientos delanteros calefaccionados/refrigerados
29 20A Asientos delanteros calefaccionados
30 20A Asientos traseros calefaccionados
31 25A Relé electrónico del ventilador 3
32 Relé del soplador auxiliar
33 Relé del ventilador de enfriamiento #1
34 Relé del soplador delantero
35 Relé del ventilador de enfriamiento (serie)
37 Relé de luces de freno/giros derecha para remolque
38 Relé de luces de reversa para remolque
39 30A Motor auxiliar del soplador
42 30A Asiento eléctrico del pasajero
43 20A Válvulas del sistema de frenos antibloqueo
44 Relé del lavaparabrisas
45 5A Sensor de lluvia
46 5A Solenoide de ventilación del canister [motores EcoBoost]
47 15A Bomba de lavado
48 10A Luces de estacionamiento delanteras
50 10A Espejos calefaccionados
51 5A Módulo de control del tren motriz - Monitor de potencia de inyectores [motores no EcoBoost]
53 Relé de luces de freno/giros izquierda para remolque
55 Relé de limpiaparabrisas
56 30A Inyectores de combustible, Relé de la bomba de combustible
57 20A Faros de descarga de alta intensidad izquierda
58 10A Sensor del alternador
59 10A Interruptor de freno activado/desactivado
60 10A Luces de reversa para remolque
62 10A Embrague del aire acondicionado
63 15A Luces de freno/giros para remolque
64 15A Limpiaparabrisas traseros
66 Relé del módulo de control del tren motriz - potencia del vehículo
67 20A Potencia del vehículo #2 - Calentador del sensor de oxígeno, Sensor de flujo de masa de aire, Solenoide de sincronización variable del árbol de levas, Solenoide de ventilación del canister, Solenoide de purga del canister
68 20A Potencia del vehículo #4 (bobinas de encendido)
69 20A Potencia del vehículo #1 (PCM)
70 15A Potencia del vehículo #3 (bobina) - Relé del embrague del aire acondicionado, Relés de control del ventilador, Compresor de aire acondicionado variable, Calentamiento auxiliar de la transmisión, Control de la válvula de descarga del turbo, Válvula de derivación electrónica del compresor (para turbo), Módulo de tracción total, Calentador de ventilación positiva del cárter
77 Relé de luces de estacionamiento para remolque
78 20A Faros de descarga de alta intensidad derecha
79 10A Control de crucero adaptativo
82 15A Lavaparabrisas trasero
84 20A Luces de estacionamiento para remolque
86 5A Módulo de control del tren motriz - potencia de mantenimiento, Relé del módulo de control del tren motriz, Solenoide de ventilación del canister (motores no EcoBoost)
87 5A Encendido/arranque
88 Relé de encendido/arranque
89 10A Módulo del sistema de frenos antibloqueo
90 10A Módulo de control del tren motriz encendido/arranque
91 10A Control de crucero adaptativo
92 5A Bobina del relé del soplador delantero, Módulo de dirección asistida
93 5A Soplador auxiliar, Desempañador trasero, Relés de carga de batería
94 30A Módulo de control de la carrocería encendido/arranque
95 5A Interruptor de la ventana del pasajero delantero
98 Relé del embrague del aire acondicionado

Panel de Fusibles del Compartimiento de Pasajeros

Panel de Fusibles del Compartimiento de Pasajeros
N°ADescripción
1 30A Ventana delantera lado conductor
2 15A Asiento con memoria, Asientos de la segunda fila
3 30A No utilizado (repuesto)
4 10A Relé de ahorro de batería (luces de demanda interior y potencia del asiento)
5 20A Amplificador inteligente
6 5A No utilizado (repuesto)
7 7.5A Interruptor de espejo eléctrico, Módulo de puerta del conductor, Módulo de asiento del conductor, Teclado
8 10A Puerta trasera eléctrica
9 10A SYNC®, Panel de acabado electrónico, Módulo transceptor de radio
10 10A Relé de funcionamiento/accesorios, Relé del motor del limpiaparabrisas delantero
11 10A Módulo de acceso inteligente, Pantalla de visualización frontal
12 15A Iluminación interior, Luces de charco, Retroiluminación
13 15A Señales de giro a la derecha
14 15A Señales de giro a la izquierda
15 15A Luz de freno central elevada, Luces de reversa
16 10A Faros de luz baja (derecha)
17 10A Faros de luz baja (izquierda)
18 10A Asientos eléctricos de la tercera fila, Indicador de funcionamiento del botón de arranque, Iluminación del teclado, Interbloqueo de cambio de freno, Activación del módulo de control del tren motriz, Sistema antirrobo
19 20A No utilizado (repuesto)
20 20A Cerraduras
21 10A No utilizado (repuesto)
22 20A Relé de bocina
23 15A Módulo de control del volante, Tablero de instrumentos
24 15A Conector de enlace de datos, Módulo de control del volante
25 15A Liberación de la puerta trasera
26 5A Interruptor de encendido, Interruptor de arranque por botón
27 20A Módulo de acceso inteligente
28 15A No utilizado (repuesto)
29 20A Radio, Módulo de sistema de posicionamiento global
30 15A Luces de estacionamiento delanteras, Relé de remolque para luces de estacionamiento, Marcadores laterales delanteros
31 5A Controlador de remolque
32 15A Interruptor y motor de la ventana del conductor, Interruptores de bloqueo eléctrico, Techo corredizo, Toma de corriente de 110V AC, Espejo retrovisor interior
33 10A No utilizado (repuesto)
34 10A Monitor de punto ciego, Asientos calefaccionados de la segunda fila, Sistema de detección de reversa, Cámara de visión trasera
35 5A Pantalla de visualización frontal, Sensor de humedad del control de clima
36 10A No utilizado (repuesto)
37 10A Refrigerador
38 10A Interruptor de ventana del pasajero delantero
39 15A Faros de luz alta
40 10A Luces de estacionamiento traseras, Luces de la placa de matrícula
41 7.5A Sistema de clasificación de ocupantes, Módulo de control de restricciones
42 5A No utilizado (repuesto)
43 10A No utilizado (repuesto)
44 10A No utilizado (repuesto)
45 5A No utilizado (repuesto)
46 10A Módulo de control de clima
47 15A Luces antiniebla, Indicador de luces antiniebla, Señales de giro delanteras #2
48 Ventana eléctrica del pasajero delantero, Ventanas eléctricas traseras
49 Módulo de control de la carrocería
