Ford Flex / Fusibles 2015

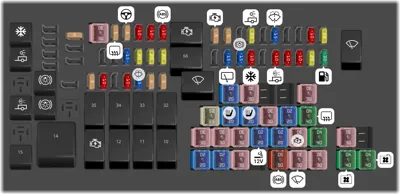

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 40A Relevador del ventilador 2
2 40A Relevador del ventilador 1
3 30A Módulo de control de freno de remolque
4 30A Limpiadores y bomba del lavaparabrisas
5 50A Bomba del sistema de frenos antibloqueo
7 30A Compuerta levadiza eléctrica
8 20A Toldo corredizo
9 20A Tomacorriente de la consola de la segunda fila
10 Relevador eléctrico de los asientos de la tercera fila
11 Relevador de la ventana trasera con calefacción
12 Relevador de carga de la batería del arrastre de remolque
13 Relevador del motor de arranque
14 Relevador del ventilador de enfriamiento N° 2
15 Relevador de combustible
17 30A Tomacorriente de 110 VCA
18 40A Motor del ventilador delantero
19 30A Motor de arranque
20 20A Tomacorriente dentro del compartimiento
21 20A Tomacorriente del tablero de instrumentos / encendedor
22 30A Módulo de asiento de 3ra fila
23 30A Asiento eléctrico del conductor, módulo de memoria
24 30A Carga de la batería del arrastre de remolque
26 40A Desempañador de la ventana trasera, espejos térmicos
27 20A Tomacorriente de carga
28 30A Asientos delanteros térmicos/refrigerados
29 20A Asientos térmicos delanteros
30 20A Asientos térmicos traseros
31 25A Relevador del ventilador electrónico 3
32 Relevador del ventilador auxiliar
33 Relevador del ventilador de enfriamiento N° 1
34 Relevador del ventilador delantero
35 Relevador del ventilador de enfriamiento (series)
37 Relevador de las luces de alto/direccionales derechas del sistema de arrastre de remolques
38 Relevador de las luces de reversa del sistema de arrastre de remolques
39 30A Motor del ventilador auxiliar
42 30A Asiento eléctrico del pasajero
43 20A Válvulas del sistema de frenos antibloqueo
44 Relevador del lavaparabrisas
45 5A Detector de lluvia
46 5A Solenoide de ventilación del cánister (motores EcoBoost)
47 15A Bomba del lavador
48 10A Luces de estacionamiento delanteras
50 10A Espejos térmicos
51 5A Módulo de control del tren motriz - Monitoreo eléctrico de los inyectores (no en motores EcoBoost)
53 Relevador de las luces de freno y direccionales izquierdas del sistema de arrastre de remolques
55 Relevador del limpiador
56 30A Inyectores de combustible, relevador de la bomba de combustible
57 20A Faro delantero izquierdo de descarga de alta intensidad
58 10A Sensor del alternador
59 10A Interruptor de activación/desactivación del freno
60 10A Luces de reversa del arrastre de remolque
62 10A Embrague del A/A
63 15A Luces de alto y direccionales de arrastre de remolque
64 15A Limpiadores traseros
66 Módulo de control del tren motriz - relevador de alimentación del vehículo
67 20A Alimentación del vehículo N°2- sensor de oxígeno calentado, sensor de flujo de masa de aire, solenoide de sincronización variable del árbol de levas, solenoide de ventilación del cánister, solenoide de purga del cánister
68 20A Alimentación del vehículo N° 4 (bobinas de encendido)
69 20A Alimentación del vehículo N° 1 (PCM)
70 15A Alimentación del vehículo N°3- relevador del embrague del A/A, relevador del control del ventilador, compresor variable del aire acondicionado, calentamiento auxiliar de la transmisión, control de la compuerta de descarga Turbo, válvula de derivación del compresor electrónico (para el cargador Turbo), módulo de tracción total, calefactor de ventilación positiva de la caja del cigüeñal
77 Relevador de las luces de estacionamiento del arrastre de remolque
78 20A Faro delantero derecho de descarga de alta intensidad
79 10A Control de crucero adaptable
82 15A Lavador trasero
84 20A Luces de estacionamiento de arrastre de remolques
86 5A Módulo de control del tren motriz - alimentación de respaldo, relevador del módulo de control del tren motriz, solenoide de ventilación del cánister [no motores EcoBoost]
87 5A Marcha/arranque
88 Relevador de marcha/arranque
89 10A Módulo del sistema de frenos antibloqueo
90 10A Marcha/arranque del módulo de control del tren motriz
91 10A Control de crucero adaptable
92 5A Bobina del relevador del ventilador delantero y módulo de la dirección asistida
93 5A Ventilador auxiliar, desempañador trasero, relevadores de carga de batería
94 30A Marcha/arranque del módulo de control de la carrocería
95 5A Interruptor de la ventana delantera del pasajero
98 Relevador del embrague del A/A

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana delantera de lado del conductor
2 15A Asiento con memoria, asientos de la segunda fila
3 30A Ventana delantera de lado del pasajero
4 10A Relevador del economizador de batería (luces de demanda interiores y tomacorriente del asiento)
5 20A Amplificador inteligente
6 5A No se usa (extra)
7 7.5A Interruptor de espejos eléctricos, módulo de la puerta del conductor, módulo del asiento del conductor, teclado
8 10A Compuerta levadiza eléctrica
9 10A SYNC, tablero electrónico de terminación, módulo de transceptor de radio
10 10A Relevador de funcionamiento/accesorio, relevador del motor del limpiador delantero
11 10A Módulo de acceso inteligente, pantalla de advertencias
12 15A Iluminación interior, Luces de estribo, Iluminación de fondo
13 15A Direccionales derechas
14 15A Direccionales izquierdas
15 15A Luz de alto superior central, luz de reversa
16 10A Faros de luces bajas (derechos)
17 10A Faros de luces bajas (izquierdos)
18 10A Asientos eléctricos de la tercera fila, indicador de marcha del botón de arranque, iluminación del teclado, interbloqueo de cambios del freno, activador del módulo de control del tren motriz, sistema antirrobo
19 20A No se usa (extra)
20 20A Seguros
21 10A No se usa (extra)
22 20A Relevador del claxon
23 15A Módulo de control del volante de la dirección, grupo de instrumentos
24 15A Conector de enlace de datos, Módulo de control del volante de la dirección
25 15A Mecanismo de apertura de la compuerta levadiza
26 5A Interruptor de encendido, Interruptor de encendido con botón de presión
27 20A Módulo de acceso inteligente
28 15A No se usa (extra)
29 20A Radio, módulo del sistema de posicionamiento global
30 15A Luces de estacionamiento delanteras, relevador del sistema de arrastre de remolque para las luces de estacionamiento, luces de posición delanteras
31 5A Controlador de arrastre de remolque
32 15A Motor e interruptor de la ventana del conductor, interruptores de los seguros eléctricos, toldo corredizo, tomacorriente de 110 VCA, espejo retrovisor interior
33 10A No se usa (extra)
34 10A Monitor de puntos ciegos, asientos térmicos de la segunda fila, sistema de sensores de reversa, cámara retrovisora
35 5A Pantalla de advertencia, sensor de humedad de control de aire acondicionado y calefacción
36 10A Volante de la dirección térmico
37 10A Refrigerador
38 10A Interruptor de la ventana delantera del pasajero
39 15A Luces altas de los faros
40 10A Luces de estacionamiento traseras, luces de placa
41 7.5A Sistema de clasificación de pasajeros, módulo de control de dispositivos de sujeción
42 5A No se usa (extra)
43 10A No se usa (extra)
44 10A No se usa (extra)
45 5A No se usa (extra)
46 10A Módulo del control de climatización
47 15A Faros de niebla, indicador de faros de niebla, luces direccionales delanteras #2
48 Ventana eléctrica del pasajero delantero, ventanas eléctricas traseras
49 Módulo de control de la carrocería
