Ford Flex / Fusibles 2019

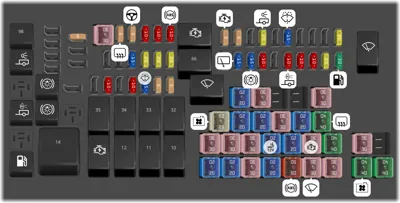

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 40A Relevador 2 de ventilador.
2 40A Relevador 1 de ventilador.
3 30A Módulo de control del freno de remolque.
4 30A Limpiadores. Bomba del lavador.
5 50A Bomba del sistema de frenos antibloqueo.
6 20A Tomacorriente de la consola central (sin la asistencia de estacionamiento en reversa)
7 30A Compuerta levadiza eléctrica.
8 20A Toldo corredizo.
9 20A Tomacorriente de consola de la segunda fila.
10 Relevador de los asientos eléctricos de la tercera fila.
11 Relevador del medallón calentado.
12 Relevador de carga de la batería del sistema de arrastre de remolque.
13 Relevador del motor de arranque.
14 Relevador del ventilador de enfriamiento número 2.
15 Relevador de la bomba de combustible.
17 30A Tomacorriente de CA de 110 V.
18 40A Relevador del motor del soplador delantero.
19 30A Relevador del motor de arranque.
20 20A Tomacorriente del área de almacenamiento.
21 20A Tomacorriente/encendedor del panel de instrumentos.
22 30A Módulo de asiento de la tercera fila.
23 30A Asiento eléctrico del conductor. Módulo de memoria.
24 30A Carga de la batería del arrastre de remolques.
26 40A Desempañador de la ventana trasera. Espejos calentados.
27 20A Tomacorriente de la zona de carga.
28 30A Asientos delanteros térmicos y refrigerados.
29 20A Asientos térmicos delanteros (sin asientos refrigerados).
30 20A Asientos calentados traseros.
31 25A Relevador del ventilador eléctrico 3.
32 Relevador del motor del soplador auxiliar.
33 Relevador del ventilador de enfriamiento N.°.1.
34 Relevador del motor del soplador delantero.
35 Relevador del ventilador de enfriamiento (series).
37 Relevador de las luces de freno/direccionales derechas del remolque.
38 Relevador de las luces de reversa del remolque.
39 30A Motor del soplador auxiliar.
42 30A Asiento eléctrico del pasajero.
43 20A Válvulas del sistema de frenos antibloqueo.
44 Relevador del limpiaparabrisa.
45 5A Sensor de lluvia.
46 5A Solenoide de la ventilación del cánister [motores EcoBoost].
47 15A Bomba del lavador.
48 10A Luces de estacionamiento delanteras.
50 10A Espejos calentados.
53 Relevador de las luces de freno/direccionales izquierdas del remolque.
55 Relevador del limpiador.
56 30A Inyectores de combustible. Relevador de la bomba de combustible.
57 20A Faro de xenón del lado izquierdo.
58 10A Sensor del alternador.
59 10A Interruptor de activación/desactivación del freno.
60 10A Luces de reversa de arrastre de remolque.
62 10A Relevador del embrague del A/C.
63 15A Luces de freno y direccionales del remolque.
64 15A Limpiadores traseros.
66 Módulo de control del tren motriz: alimentación del vehículo.
67 20A Alimentación del vehículo N.° 2: calefacción del sensor de oxígeno. Sensor de flujo de masa de aire. Válvula solenoide de sincronización variable del árbol de levas. Solenoide de ventilación del cánister. Solenoide de purga del cánister.
68 20A Alimentación del vehículo N.° 4 (bobinas de encendido).
69 20A Alimentación del vehículo 1 (módulo de control del tren motriz).
70 15A Alimentación del vehículo N.°3 (bobina): relevador del embrague del A/C. Bobinas del relevador de control del ventilador 1-3. Compresor variable del aire acondicionado. Calentamiento de la transmisión auxiliar. Control de la compuerta de descarga del turbocargador. Válvula electrónica de derivación del compresor. Módulo de tracción en todas las ruedas. Calefacción de la ventilación positiva del cárter.
77 Relevador de luces de estacionamiento del remolque.
78 20A Faro de xenón derecho.
82 15A Lavador trasero.
84 20A Luces de estacionamiento de arrastre de remolque.
86 5A Módulo de control del tren motriz. Alimentación y relevador de respaldo. Relevador del módulo de control del tren motriz. Solenoide de la ventilación del cánister [motores distintos de los EcoBoost].
87 5A Relevador de marcha/arranque.
88 Relevador de marcha/arranque.
89 10A Módulo del sistema de frenos antibloqueo.
90 10A Marcha/arranque del módulo de control del tren motriz.
91 10A Módulo de control de crucero adaptivo.
92 5A Bobina del relevador del soplador delantero. Módulo de la dirección hidráulica.
93 5A Motor del soplador auxiliar. Alimentación del relevador del desempañador de la ventana trasera. Relevador de carga de la batería.
94 30A Marcha/arranque del módulo de control de la carrocería.
95 5A Interruptor de la ventana del pasajero delantero.
98 Relevador del embrague del A/C.

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A La ventana eléctrica delantera del lado del conductor.
2 15A Asiento con memoria. Asientos de la segunda fila.
3 30A Ventana delantera de lado del pasajero.
4 10A Relevador del ahorrador de batería de las luces a pedido.
5 20A Amplificador de audio. Módulo de control de ruidos activo.
6 5A No se usa (refacción).
7 7.5A Lógica del módulo del asiento del conductor. Módulo de la zona de la puerta delantera izquierda. Teclado.
8 10A Compuerta levadiza eléctrica.
9 10A Módulo SYNC. Panel electrónico de terminación. Módulo del transceptor de radiofrecuencia.
10 10A Relevador de marcha y accesorios. Relevador del motor del limpiacristales delantero.
11 10A Lógica del módulo de acceso inteligente. Pantalla de visualización frontal.
12 15A Luz de estribo. LED de iluminación de fondo. Iluminación interior.
13 15A Indicadores de dirección del lado derecho.
14 15A Indicadores de dirección del lado izquierdo.
15 15A Tercera luz de freno central. Luz de reversa.
16 10A Faro de luz baja derecho.
17 10A Faro de luz baja izquierdo.
18 10A Asientos eléctricos de la tercera fila. Botón de arranque. Iluminación del teclado. Interbloqueo de la palanca de cambios. Activación del módulo de control del tren motriz. Sistema antirrobo.
19 20A No se usa (refacción).
20 20A Seguros.
21 10A Módulo eléctrico extendido.
22 20A Relevador del claxon.
23 15A Lógica del módulo de control del volante de dirección. Tablero de instrumentos.
24 15A Módulo de control del volante de dirección. Vínculo de datos.
25 15A Apertura de la compuerta levadiza.
26 5A Interruptor de encendido. Interruptor de encendido del botón de presión.
27 20A Alimentación del módulo de acceso inteligente.
28 15A No se usa (refacción).
29 20A Radio. Módulo del sistema de posicionamiento global.
30 15A Luces de estacionamiento delanteras. Relevador del arrastre de remolque para las luces de estacionamiento. Luces de posición delanteras.
31 5A Controlador del freno del arrastre de remolque.
32 15A Motores de la ventana inteligente. Interruptor maestro de la ventana y el espejo. Iluminación del interruptor de los seguros. Toldo corredizo. Tomacorriente de CA de 110 V. Espejos retrovisores interiores.
33 10A No se usa (refacción).
34 10A Módulo del sistema de ayuda de estacionamiento en reversa. Módulo del asiento calentado trasero. Módulo del monitor de punto ciego. Cámara trasera. Espejo retrovisor interior.
35 5A Sensor de humedad del sistema de control de clima. Pantalla de visualización frontal.
36 10A Volante de dirección calentado.
37 10A Refrigerador.
38 10A Interruptor de la ventana del pasajero delantero.
39 15A Luces altas.
40 10A Luces de estacionamiento traseras. Luces del portaplacas.
41 7.5A Módulo eléctrico extendido.
42 5A No se usa (refacción).
43 10A No se usa (refacción).
44 10A No se usa (refacción).
45 5A No se usa (refacción).
46 10A Módulo del sistema de control de clima.
47 15A Alimentación del relevador del faro para niebla. Indicadores de dirección delanteros.
48 Ventana eléctrica delantera del pasajero. Ventanas eléctricas traseras.
49 Relevador de accesorios retardados. Módulo de control de la carrocería.
