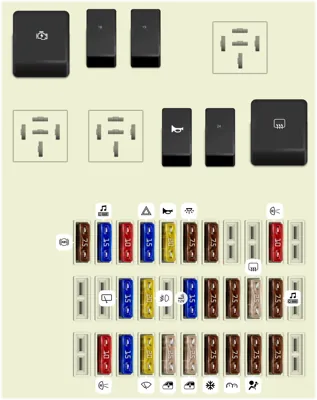

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 17 | Arranque | ||
| 18 | Limpiaparabrisas intermitente trasero (puede estar incorporado con el relé 19) | ||
| 19 | Limpiaparabrisas intermitente delantero (puede estar incorporado con el relé 18) | ||
| 23 | Claxon | ||
| 24 | Ahorrador de batería | ||
| 25 | Desempañador trasero | ||
| 30 | 7.5A | ABS | |
| 31 | 15A | Radio | |
| 32 | 10A | Interruptor de luces | |
| 33 | 15A | Luces de emergencia | |
| 34 | 20A | Claxon | |
| 35 | 7.5A | Luces interiores, espejos eléctricos | |
| 36 | 7.5A | Temporizador central, módulos electrónicos | |
| 39 | 10A | Luces de reversa | |
| 43 | 15A | Limpiaparabrisas trasero | |
| 44 | 20A | Luces antiniebla | |
| 46 | 15A | Encendedor de cigarrillos | |
| 47 | 7.5A | Luces de posición (izquierda) | |
| 48 | 7.5A | Luces de posición (derecha) | |
| 49 | 25A | Desempañador trasero | |
| 50 | 7.5A | Radio, temporizador central | |
| 53 | 10A | Luces de reversa | |
| 54 | 15A | Luces de freno | |
| 55 | 20A | Limpiaparabrisas delanteros | |
| 56 | 25A | Ventanillas eléctricas delanteras | |
| 57 | 25A | Ventanillas eléctricas traseras | |
| 58 | 7.5A | Aire acondicionado, aire recirculado | |
| 59 | 7.5A | Módulos electrónicos, tablero de instrumentos | |
| 60 | 7.5A | Módulo de bolsa de aire | |
| 61 | 7.5A | Interruptor de luces | |
| 63 | 20A | Módulo de cierre centralizado (en la parte posterior del panel de fusibles) |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Luces de carretera | ||
| - | Luces de cruce | ||
| - | Bomba de combustible | ||
| - | Gestión del motor | ||
| - | Aire acondicionado | ||
| - | Luces de conducción diurna | ||
| - | Faros antiniebla | ||
| - | Relé de inhibición de luces de freno [solo AdvanceTrac] | ||
| - | Ventilador de enfriamiento del motor nivel 2 (aire acondicionado) | ||
| - | Ventilador de enfriamiento del motor nivel 1 | ||
| - | NO IDENTIFICADO | ||
| - | NO IDENTIFICADO | ||
| 1 | 40A | Suministro de energía principal al sistema eléctrico | |
| 2 | 30A | Ventilador de enfriamiento del motor (aire acondicionado) 2do fusible | |
| 6 | 50A | Ventilador de enfriamiento del motor (aire acondicionado) 1er fusible | |
| 7 | 40A | Suministro de energía principal al sistema eléctrico | |
| 8 | 30A | Encendido | |
| 9 | 20A | Gestión del motor | |
| 10 | 10A | Sensor de voltaje de batería, conector de diagnóstico | |
| 11 | 30A | ABS | |
| 12 | 15A | Bomba de combustible | |
| 16 | 10A | Luz de cruce (lado izquierdo) | |
| 17 | 10A | Luz de cruce (lado derecho) | |
| 18 | 10A | Sensores de oxígeno calefaccionados | |
| 20 | 10A | Gestión del motor | |
| 21 | 20A | ABS | |
| 22 | 20A | DRL (luces de cruce) | |
| 26 | 10A | Luz de carretera (lado izquierdo) | |
| 27 | 10A | Luz de carretera (lado derecho) | |
| 64 | 30A | Motor del soplador del calefactor |
