Ford Focus / Fusibles 2003

Caja de fusibles auxiliar

Caja de fusibles auxiliar
N°ADescripción
- Bobina de encendido
- Luz alta
- Luz baja
- Bomba de combustible
- Control electrónico de motor
- Cierre automático de puertas, Retardo de cierre de cristales eléctricos
- Encendido
- A/A
- Ventilador de enfriamiento del motor - Alta velocidad (con el A/A conectado) [2.0LA/T]
- Ventilador de enfriamiento del motor - Alta velocidad
- Bujía de precalentamiento [Sólo diesel]
- Ventilador de enfriamiento del motor - Baja velocidad
1 40A Caja eléctrica central
2 60A Bujía de precalentamiento [Sólo diesel]
3 40A Ventilador de enfriamiento del motor Alta velocidad [con A/A Sólo Nafta]
3 30A Ventilador de enfriamiento del motor Alta velocidad [con A/A Sólo Diesel]
4 30A Encendido
5 20A Control electrónico de motor
6 40A Bomba de combustible, Luz alta
7 40A Caja eléctrica central
12 1A Sensor de voltaje de batería
13 30A ABS
14 15A Bomba de combustible
15 10A Aire acondicionado
16 15A Luz baja lado izquierdo
17 15A Luz baja lado derecho
19 10A Cierre automático de puertas, Retardo de cierre de cristales eléctricos (Versión con cristales eléctricos en las 4 puertas)
21 10A Control electrónico de motor
22 20A Válvulas ABS
23 10A Luz alta lado izquierdo
24 10A Luz alta lado derecho
26 30A Motor ventilador de calefactor
28 10A Cierre automático de puertas, Retardo de cierre de cristales eléctricos, Encendido
29 30A Ventilador de enfriamiento del motor - Baja velocidad
30 30A Ventilador de enfriamiento del motor Baja velocidad (con el A/A conectado)
31 10A Válvula de control de aire en ralentí
32 25A Cierre automático de puertas, Retardo de cierre de cristales eléctricos (Versión con cristales eléctricos en las puertas delanteras solamente)
37 10A Sonda Lambda

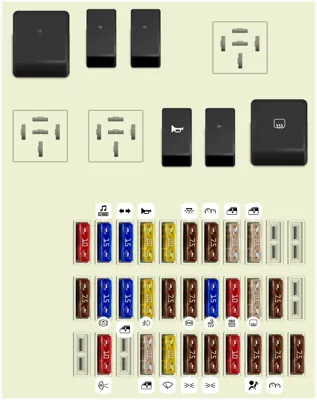

Caja de fusibles central

Caja de fusibles central
N°ADescripción
17 Bloqueo del encendido
18 Limpiaparabrisas intermitente delantero y trasero
19 Limpiaparabrisas intermitente delantero y trasero
23 Bocina
24 Ahorrador de corriente (batería)
25 Desempañador de luneta trasera
30 10A Luces del tablero
31 15A Radio
32 15A Luces de giro, balizas
33 20A Bocina y asientos eléctricos
34 20A Techo solar
35 7.5A Luces interiores, retrovisores eléctricos
36 7.5A Módulos electrónicos y panel de instrumentos
37 25A Levantacristales eléctricos (Lado izquierdo)
38 25A Levantacristales eléctricos (Lado derecho)
41 7.5A Radio (Accesorios)
42 15A Luces de freno
43 15A Levantacristales eléctricos, limpialuneta trasero
44 20A Faros antiniebla delanteros y traseros
45 7.5A Recirculación de Aire Acondicionado
46 7.5A Módulo ABS
47 15A Encendedor
48 10A Conector de diagnóstico
49 25A Luneta trasera térmica
50 7.5A Espejos retrovisores térmicos
53 10A Luces de marcha atrás
55 25A Levantacristales eléctricos delanteros
56 20A Limpiaparabrisas
57 7.5A Luz de posición derecha
58 7.5A Luz de posición izquierda
59 10A Interruptor de luces
60 7.5A Módulo Airbag
61 7.5A Módulos electrónicos y panel de instrumentos
62 7.5A Luz de patente
