Fusiblera de motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Retardo de cierre ventanas eléctricas (naranja) y seguro automático de puertas (azul, ambas funciones) | ||
| - | Luces altas | ||
| - | Luces bajas | ||
| - | Bomba de combustible | ||
| - | Administración del motor | ||
| - | Aire acondicionado | ||
| - | Luces de posición | ||
| - | Ventilador de enfriamiento del motor nivel 1 (velocidad alta) | ||
| - | Ventilador de enfriamiento del motor nivel 2 (con aire acondicionado) | ||
| - | Modulo de inyección EEC | ||
| 1 | 40A | Alimentación corriente principal sistema eléctrico | |
| 6 | 30A | Ventilador de enfriamiento del motor (con aire acondicionado) | |
| 7 | 40A | Alimentación corriente principal sistema eléctrico | |
| 8 | 30A | Alimentación modulo de inyección EEC | |
| 9 | 20A | Administración del motor | |
| 10 | 1A | Sensor de voltaje de la batería | |
| 12 | 15A | Bomba de combustible | |
| 15 | 10A | Aire acondicionado | |
| 16 | 15A | Luz baja lado izquierdo | |
| 17 | 15A | Luz baja lado derecho | |
| 18 | 10A | Sensor de oxigeno en gases de escape | |
| 20 | 10A | Administración del motor | |
| 22 | 30A | Luces bajas | |
| 26 | 10A | Luz alta lado izquierdo | |
| 27 | 10A | Luz alta lado derecho | |
| 29 | 30A | Ventilador de enfriamiento del motor | |
| 64 | 40A | Motor ventilador calefacción | |
| 65 | 30A | Ventilador de enfriamiento del motor |

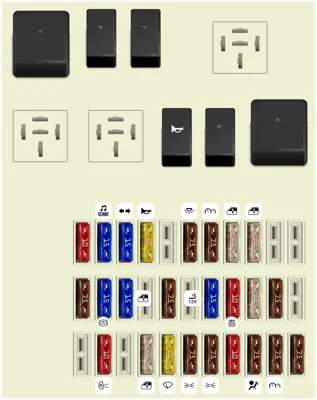

Fusiblera de conductor
| N° | A | Descripción | |
|---|---|---|---|
| 17 | Bloqueo del encendido | ||
| 18 | Limpiaparabrisas intermitente trasero | ||
| 19 | Limpiaparabrisas intermitente delantero | ||
| 23 | Claxon | ||
| 24 | Ahorrador de corriente (bateria) | ||
| 25 | Retrovisores termicos | ||
| 30 | 10A | Luces del tablero | |
| 31 | 15A | Radio | |
| 32 | 15A | Luces de giro, intermitentes | |
| 33 | 20A | Claxon y asientos electricos | |
| 35 | 7.5A | Luces interiores, retrovisores electricos | |
| 36 | 7.5A | Modulos electronicos y panel de instrumentos | |
| 37 | 25A | Ventanas electricas (Lado izquierdo) | |
| 38 | 25A | Ventanas electricas (Lado derecho) | |
| 41 | 7.5A | Radio (Accesorios) | |
| 42 | 15A | Luces de freno | |
| 43 | 15A | Ventanas electricas, limpiador trasero | |
| 45 | 7.5A | Recirculacion de Aire Acondicionado | |
| 47 | 15A | Encendedor | |
| 48 | 10A | Conector de diagnostico | |
| 49 | 25A | Medallon trasero termico | |
| 50 | 7.5A | Espejos retrovisores termicos | |
| 53 | 10A | Luces de reversa | |
| 55 | 25A | Ventanas electricas delanteras | |
| 56 | 20A | Limpiaparabrisas | |
| 57 | 7.5A | Luz de posicion derecha | |
| 58 | 7.5A | Luz de posicion izquierda | |
| 59 | 10A | Interruptor de luces | |
| 60 | 7.5A | Modulo de bolsa de Aire | |
| 61 | 7.5A | Modulos electronicos y panel de instrumentos | |
| 62 | 7.5A | Luz de placa |
