Fusiblera de motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Válvula del programa de estabilidad electrónica. Bomba del sistema de frenos antibloqueo. | |
| - | 30A | Válvula del programa de estabilidad electrónica. | |
| - | 30A | Ventana trasera calefaccionada. | |
| - | 40A | Motor del ventilador del calefactor. | |
| - | 30A | Módulo de arranque y parada. | |
| - | 30A | Sistemas de gestión del motor. Relé de recirculación de gases de escape. | |
| - | 30A | Relé de arranque. | |
| - | 25A | Ventana trasera eléctrica (sin unidad de control de puerta) | |
| - | 25A | Módulo de control de transmisión. [Ventilador de enfriamiento - 1.0L EcoBoost]. | |
| - | 20A | Limpiaparabrisas. | |
| - | 5A | Módulo del programa de estabilidad electrónica | |
| - | 15A | Claxon. | |
| - | 5A | Interruptor de la lámpara de freno | |
| - | 15A | Sistema de monitoreo de batería. | |
| - | 5A | Bobinas de relé. Módulo del interruptor de control de iluminación. | |
| - | 5A | Parabrisas lateral trasero calefaccionado. | |
| - | 10A | Espejos exteriores eléctricos. | |
| - | 15A | Módulo de control de transmisión a [2.0L GDL] | |
| - | 20A | Módulo de control de transmisión [1.0L EcoBoost]. | |
| - | 15A | Embrague del aire acondicionado | |
| - | 10A | Parada-arranque para cámara de visión trasera. Sistema de información de punto ciego. | |
| - | 10A | Módulo de control del tren motriz. Sensor de posición del cigüeñal. Sensor de posición del árbol de levas | |
| - | 15A | Sensor de flujo de masa de aire total [2.0 GOL]. Bobinas de encendido - [1.0L EcoBoost]. | |
| - | 10A | Bomba de agua en funcionamiento. Válvulas variables. Válvula de purga del canister. | |
| - | 10A | Sensor de posición del cigüeñal. Sensor de oxígeno de escape calefaccionado universal. Válvula de purga del canister. | |
| - | 5A | Persiana de parrilla activa. | |
| - | 15A | Luces diurnas. Módulo de control de faros | |
| - | 15A | Interruptor de control de transmisión. | |
| - | 5A | Dirección asistida eléctrica | |
| - | 20A | Suministro del módulo de control de la carrocería KL1S | |
| - | 15A | Limpiaparabrisas trasero. | |
| - | 15A | Faros adaptativos | |
| - | 25A | Ventanas eléctricas. | |
| - | 7.5A | Espejos exteriores calefaccionados. | |
| - | Ventilador del intercooler. | ||
| - | Claxon. | ||
| - | Desempañador de ventana frontal (parabrisas parcialmente calefaccionado) | ||
| - | Limpiaparabrisas trasero. | ||
| - | Energía accesoria retardada. | ||
| - | Relé de arranque. | ||
| - | Embrague del aire acondicionado. | ||
| - | Relé del ventilador de enfriamiento. | ||
| - | Motor del ventilador. | ||
| - | Módulo de control del tren motriz. | ||
| - | Desempañador de ventana trasera. | ||
| - | Encendido |

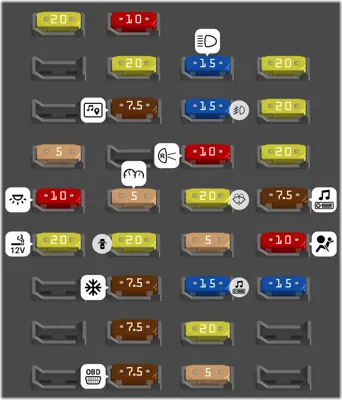

Fusiblera del compartimento de pasajero
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Suministro de la bomba de combustible. | |
| - | 5A | Suministro del sistema antirrobo pasivo. | |
| - | 10A | Luces interiores, paquete de interruptores de la puerta del conductor, guantera, iluminación ambiental, techo eléctrico. | |
| - | 20A | Encendedor de cigarros, toma de corriente trasera. | |
| - | 10A | Liberación de la tapa del compartimento de equipaje. | |
| - | 20A | Doble bloqueo de la cerradura de la puerta del conductor. | |
| - | 7.5A | Pantalla de información y entretenimiento. Sistema de posicionamiento global. Conectividad de control de voz del teléfono Bluetooth. | |
| - | 5A | Tablero de instrumentos | |
| - | 20A | Cierre centralizado | |
| - | 7.5A | Aire acondicionado | |
| - | 7.5A | Módulo de control del volante. | |
| - | 7.5A | Sonido de respaldo de batería (sistema de alarma). Sistema de diagnóstico a bordo. | |
| - | 15A | Luz de carretera. | |
| - | 15A | Luces antiniebla delanteras | |
| - | 10A | Luz de reversa | |
| - | 20A | Bomba de lavado. | |
| - | 5A | Interruptor de encendido o botón de arranque. | |
| - | 15A | Unidad de audio, botones de emergencia y bloqueo de puertas. | |
| - | 20A | Techo eléctrico. | |
| - | 5A | Receptor de frecuencia de radio. | |
| - | 20A | Tierra de la bomba de lavado. | |
| - | 20A | Tierra del cierre centralizado. | |
| - | 20A | Tierra del desbloqueo y doble bloqueo de la puerta del conductor. | |
| - | 7.5A | Monitoreo de calidad de voltaje (KL15) Módulo de calefacción de aire acondicionado manual. Calefactor auxiliar. Cámara de visión delantera. Radio. Módulo de techo eléctrico. | |
| - | 10A | Sistema de retención. Módulo de calefacción de aire acondicionado manual. Sistema de desactivación del airbag del pasajero. | |
| - | 15A | Volante calefaccionado. |
Fusiblera del compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Relé de encendido. | |
| - | 5A | Manijas de puertas de vehículo sin llave. | |
| - | 25A | Módulo de puerta (delantera izquierda) (ventanas eléctricas, cierre centralizado, espejos plegables eléctricos, espejos exteriores calefaccionados). | |
| - | 25A | Módulo de puerta (delantera derecha) (ventanas eléctricas, cierre centralizado, espejos plegables eléctricos, espejos exteriores calefaccionados). | |
| - | 25A | Módulo de puerta (trasera izquierda) (ventanas eléctricas). | |
| - | 25A | Módulo de puerta (trasera derecha) (ventanas eléctricas). | |
| - | 25A | Asiento del conductor eléctrico. | |
| - | 25A | Amplificador de procesamiento de señal digital. | |
| - | 5A | Interruptor de teclado | |
| - | 5A | Monitor de punto ciego. Cámara de vista trasera sin módulo de arranque y parada. | |
| - | 5A | Módulo de ayuda de estacionamiento | |
| - | 15A | Asiento del conductor calefaccionado | |
| - | 15A | Asiento del pasajero delantero calefaccionado | |
| - | Interruptor de encendido. |
