Fusiblera de motor

N°	A	Descripción
-	40A	Bomba del sistema de frenos antibloqueo. Válvula de control de tracción.
-	30A	Válvula de control de tracción.
-	30A	Ventana trasera calefaccionada.
-	40A	Motor del ventilador de la calefacción.
-	30A	Módulo de arranque-parada.
-	30A	Sistemas de gestión del motor. Relé de recirculación de gases de escape.
-	30A	Motor de arranque.
-	25A	Ventana trasera eléctrica (sin unidad de control de puerta)
-	25A	Módulo de control de la transmisión. [Ventilador de enfriamiento - 1.0L EcoBoost].
-	20A	Limpiaparabrisas.
-	5A	Módulo de control de tracción.
-	15A	Claxon.
-	5A	Interruptor de la lámpara de freno
-	15A	Sistema de monitoreo de la batería.
-	5A	Bobinas de relé. Módulo del interruptor de control de iluminación.
-	5A	Elemento del parabrisas parcialmente calefaccionado del lado derecho.
-	10A	Espejos exteriores eléctricos. (sin unidad de control de puerta).
-	15A	Módulo de control de la transmisión - [2.0L GDL]
-	20A	Módulo de control de la transmisión - [1.0L EcoBoost].
-	15A	Embrague del aire acondicionado
-	10A	Arranque-parada
-	10A	Módulo de control del tren motriz. Sensor de posición del cigüeñal. Sensor de posición del árbol de levas
-	15A	Sensor de flujo de masa de aire total [2.0 GOL]. Bobinas de encendido - [1.0L EcoBoost].
-	10A	Bomba de agua en funcionamiento. Válvulas variables. Válvula de purga del canister.
-	10A	Sensor de posición del cigüeñal. Sensor universal de oxígeno de gases de escape calefaccionado. Válvula de purga del canister.
-	5A	Persiana de parrilla activa.
-	15A	Luces diurnas. Módulo de control de los faros
-	15A	Módulo de control de la transmisión global shifter (batería conmutada).
-	15A	Asiento del conductor calefaccionado.
-	5A	Dirección asistida eléctrica.
-	20A	Suministro del módulo de control de la carrocería KL1S.
-	15A	Motor del limpiaparabrisas trasero.
-	15A	Unidad de faros (motor de flexión dinámica).
-	15A	Asiento del pasajero calefaccionado.
-	25A	Ventanas eléctricas (sin unidad de control de puerta).
-	7.5A	Espejos exteriores calefaccionados (sin unidad de control de puerta).
-		Ventilador del intercooler.
-		Claxon.
-		Desempañador de la ventana delantera (parabrisas parcialmente calefaccionado)
-		Limpiaparabrisas trasero.
-		Potencia accesoria retardada.
-		Relé de arranque.
-		Embrague del aire acondicionado.
-		Relé del ventilador de enfriamiento.
-		Motor del ventilador.
-		Módulo de control del tren motriz.
-		Desempañador de la ventana trasera.
-		Encendido

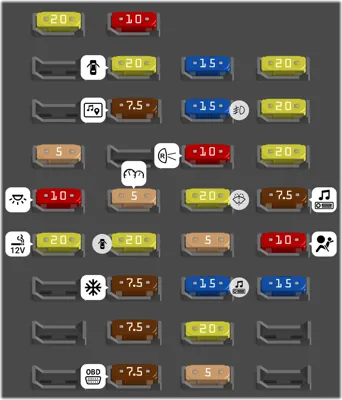

Fusiblera del compartimento de pasajero

N°	A	Descripción
-	20A	Suministro de la bomba de combustible.
-	5A	Suministro del sistema antirrobo pasivo.
-	10A	Luces interiores, paquete de interruptores de la puerta del conductor, guantera, iluminación ambiental, techo eléctrico.
-	20A	Encendedor delantero, toma de corriente de la segunda fila.
-	10A	Liberación del compartimento de equipaje.
-	20A	Cerradura de la puerta del conductor.
-	7.5A	Pantalla de información y entretenimiento. Sistema de posicionamiento global. Módulo SYNC.
-	5A	Tablero de instrumentos
-	20A	Cierre centralizado
-	7.5A	Aire acondicionado
-	7.5A	Módulo de control del volante.
-	7.5A	Sonido de respaldo de batería (sistema de alarma). Sistema de diagnóstico a bordo
-	15A	Unidad de faros (haz principal).
-	15A	Luces antiniebla delanteras
-	10A	Luz de reversa
-	20A	Bomba de lavadora.
-	5A	Interruptor de encendido o botón de arranque.
-	15A	Unidad de audio, botones de emergencia y cierre de puertas
-	20A	Techo eléctrico.
-	5A	Receptor de frecuencia de radio.
-	20A	Tierra de la bomba de lavadora.
-	20A	Tierra del cierre centralizado.
-	20A	Tierra del desbloqueo de la puerta del conductor y doble cierre.
-	7.5A	Monitoreo de calidad de voltaje (KL15) Módulo de calefacción de aire acondicionado manual. Cámara de visión frontal. Radio. Módulo de techo.
-	10A	Sistema de retención. Sensor de peso del ocupante.
-	15A	Volante calefaccionado.

Fusiblera del compartimento de equipaje

N°	A	Descripción
-	5A	Relé de encendido.
-	5A	Manijas de puertas de vehículo sin llave.
-	25A	Módulo de puerta (delantera izquierda) (ventanas eléctricas, cierre centralizado, espejos exteriores calefaccionados).
-	25A	Módulo de puerta (delantera derecha) (ventanas eléctricas, cierre centralizado, espejos exteriores calefaccionados).
-	25A	Módulo de puerta (trasera izquierda) (ventanas eléctricas).
-	25A	Módulo de puerta (trasera derecha) (ventanas eléctricas).
-	25A	Asiento del conductor eléctrico.
-	25A	Amplificador de procesamiento de señal digital.
-	5A	Interruptor de teclado.
-	5A	Monitor de punto ciego. Cámara de visión trasera sin módulo de arranque y parada.
-	5A	Módulo de asistencia de estacionamiento
