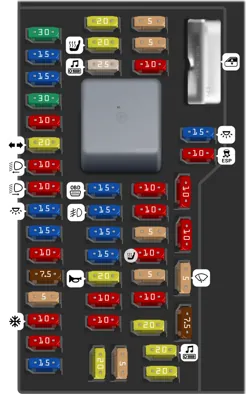

Tablero de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		Ventanas eléctricas
-		Relevador de demora de accesorios
1	30A	Motor de ventana inteligente del conductor
2	15A	Interruptor de freno encendido, apagado, luz de alto superior central
3	15A	No se usa (disponible)
4	30A	No se usa (disponible)
5	10A	Iluminación del teclado, interbloqueo de freno de la palanca de cambio de velocidades
6	20A	Luces direccionales, luces de freno
7	10A	Luces bajas del faro (izquierdo)
8	10A	Luces bajas del faro (derecho)
9	15A	Luces de cortesía
10	15A	Iluminación de fondo, Luces de estribo
11	10A	No se usa (disponible)
12	7.5A	Espejos eléctricos exteriores
13	5A	Módulo SYNC®
14	10A	Tablero electrónico de acabado (EFP), módulo de botones de control de radio y climatización, pantalla de navegación, pantalla del centro de información, módulo de GPS
15	10A	Control de climatización
16	15A	No se usa (disponible)
17	20A	Seguros de puerta, dispositivo de apertura de la cajuela
18	20A	Asientos térmicos
19	25A	Amplificador
20	15A	Conector de diagnóstico a bordo
21	15A	Faros de niebla
22	15A	Luces de posición lateral delantera, luces de estacionamiento, luz de placa
23	15A	Luces altas de los faros
24	20A	Claxon
25	10A	Relevador de ahorro de energía, luces requeridas
26	10A	Carga de batería de grupo de instrumentos
27	20A	Interruptor de encendido
28	5A	Circuito de detección de manivela de radio
29	5A	Potencia de encendido del grupo de instrumentos
30	5A	No se usa (disponible)
31	10A	No se usa (disponible)
32	10A	Módulo de control de los sistemas de sujeción
33	10A	No se usa (disponible)
34	5A	No se usa (disponible)
35	10A	Asistencia de estacionamiento trasera, sistema de monitoreo de puntos ciegos, asientos térmicos, videocámara trasera
36	5A	Transceptor del sensor del sistema antirrobo pasivo (PATS)
37	10A	No se usa (disponible)
38	20A	Amplificador de bocina de graves auxiliar
39	20A	Radio
40	20A	No se usa (disponible)
41	15A	Espejo atenuador automático, toldo corredizo eléctrico, brújula, iluminación ambiental
42	10A	Control de estabilidad electrónica, dirección electrónica servoasistida
43	10A	No se usa (disponible)
44	10A	Módulo de control del tren motriz, diodo de combustible
45	5A	Luz de fondo térmica y bobina del relevador del ventilador, lavaparabrisas
46	7.5A	Módulo del sensor de clasificación de ocupantes (OCS), Luz de bolsa de aire del lado del pasajero desactivada

Caja de distribución eléctrica

N°	A	Descripción
1	50A	Dirección electrónica servoasistida B+
2	50A	Dirección electrónica servoasistida B+
3	40A	Módulo de control del tren motriz (PCM) (alimentación del relevador 57)
5	30A	Motor de arranque (alimentación del relevador 55)
6	40A	Desempañador trasero (alimentación del relevador 53)
8	40A	Bomba del sistema de frenos antibloqueo (ABS)
9	20A	Limpiador y lavador
10	30A	Válvula ABS
16	15A	Módulo de transmisión [3.5 L]
17	10A	Alternador
22	20A	Tomacorriente de consola
23	10A	PCM - Mantener potencia activa, ventilación de envase
25	10A	Embrague del A/A (alimentación del relevador 43)
28	60A	Motor de ventilador de enfriamiento [2.5 L y 3.0 L]
28	80A	Motor del ventilador de enfriamiento [3.5]
29	20A	Tomacorriente delantero
30	30A	Relevador de combustible (alimentación del relevador 54)
31	30A	Asiento eléctrico del pasajero
32	30A	Asiento eléctrico del conductor
33	20A	Alimentación del motor del toldo corredizo eléctrico
35	40A	Motor del ventilador del A/A delantero (alimentación del relevador 52)
36		Bomba de combustible
37		Arranque con un solo toque
38	10A	Espejos laterales térmicos
41		Luces de reversa
43		Embrague del A/A
45	15A	Inyectores
46	15A	PCM
47	10A	Componentes generales del tren motriz, relevador del embrague del A/A, faros de reversa
48	15A	Bobinas de encendido
49	15A	Emisiones relativas a los componentes del tren motriz [2.5 L y 3.5 L]
49	20A	Emisiones relativas a los componentes del tren motriz [3.0 L]
52		Relevador del motor del ventilador
53		Relevador del desempañador trasero
54		Relevador de combustible
55		Relevador del motor de arranque
57		Relevador del PCM
