Ford Grand Marquis / Fusibles 1997

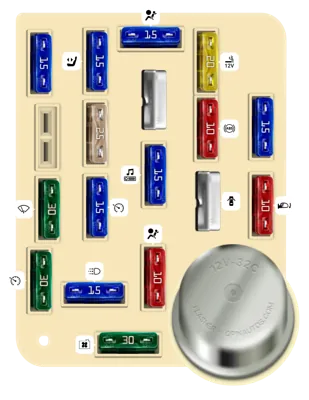

Diagrama de la Caja de Fusibles del Compartimiento de Pasajeros

Diagrama de la Caja de Fusibles del Compartimiento de Pasajeros
N°ADescripción
1 30A Intermitente de emergencia, Control de velocidad, Luces de freno
2 30A Módulo de control del limpiaparabrisas, Motor del limpiaparabrisas
4 15A Módulo de control de iluminación, Interruptor de atenuación de faros
5 15A Luces de reversa, Dirección asistida variable (VAPS), Señales de giro, Suspensión de aire, Luces diurnas, Carga de batería del remolque, Espejo electrónico día/noche, Bloqueo de cambio, EATC
6 15A Control de velocidad, Interruptor de luz principal, Interruptor de atenuación de faros, Módulo de control de iluminación, Reloj, Luces y espejos calefaccionados, Relé de energía policial
7 25A Módulo de control del tren motriz (PCM) Diodo de energía, Bobinas de encendido
8 15A Módulo de control de iluminación, Espejos eléctricos, Entrada sin llave a distancia, Memoria del reloj, Memoria de la radio, Control de temperatura automático electrónico (EATC), Cerraduras eléctricas de las puertas, Asientos eléctricos, Ventanas eléctricas, Lámparas de punto policial
9 30A Motor del soplador, Interruptor de modo de calefacción - aire acondicionado
10 10A Módulo de airbag
11 15A Radio
12 Interruptor automático: Módulo de control de iluminación, Flash-to-Pass, Interruptor de luz principal
13 15A Módulo de airbag, Luces de advertencia, Medidores e indicadores del tablero de instrumentos analógico, Transmisión automática electrónica, Módulo de control de iluminación, Unidad de control frontal
14 Interruptor automático: Control de ventana/bloqueo de puerta, Módulo de la puerta del conductor, Un toque hacia abajo, Tablero de instrumentos analógico
15 10A Frenos antibloqueo, Indicador de carga
16 20A Encendedor de cigarros, Relés de intermitentes de emergencia
17 10A Espejos eléctricos, Desempañador trasero

Diagrama de la Caja de Fusibles del Compartimiento del Motor

Diagrama de la Caja de Fusibles del Compartimiento del Motor
N°ADescripción
- Relé del Desempañador Trasero
- Relé de la Bocina
- Relé de Potencia del ABS
- Relé de la Bomba de Suspensión de Aire, Relé de Potencia Policial
1 20A Relé de la Bomba de Combustible Eléctrica
2 30A Relé del Arranque, Generador, Fusibles 15,18
3 25A Amplificador de Radio, Amplificador de Subwoofer
4 20A Relés de Lámparas Exteriores del Remolque
5 15A Relé de la Bocina, Bocinas
6 20A Módulo de Control de Iluminación, DRL
7 Interruptor Automático de Cerraduras de Puertas Eléctricas, Asientos Eléctricos, Liberación de la Tapa del Maletero, Liberación de la Puerta del Tanque de Combustible
8 30A Compresor de Suspensión de Aire, Solenoides de Resorte de Aire
9 50A Ver Fusibles 1, 2, 6, 7, 10, 11, 13 e Interruptor Automático 14
10 50A Relé del Arranque, También ver Fusibles 5, 9
11 40A Faros, Luces de Conducción Diurna, También ver Fusibles 4, 8, 16 e Interruptor Automático 12
12 30A Relé de Potencia del PCM
13 50A Relé del Ventilador de Enfriamiento
14 40A Relé del Desempañador de la Ventana Trasera, También ver Fusible 17
15 30A Módulo de Frenos Antibloqueo
16 30A Controlador de Frenos Eléctricos
16 50A Portafusibles de Opción Policial
17 Giro del Remolque, Relé de Carga de Batería
17 Relé de Potencia Policial
