Ford Grand Marquis / Fusibles 2005

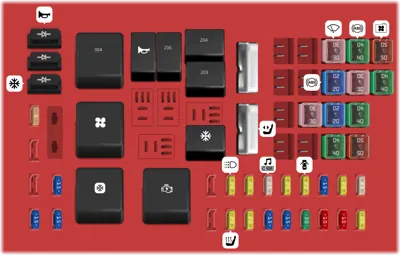

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 20A Interruptor de encendido (Llave en, RUN 1, RUN 2)
2 25A Interruptor de encendido (RUN/START, RUN/ACC, START)
3 10A Módulo de Control del Tren Motriz (PCM) energía de mantenimiento
4 20A Alimentación del relé de combustible
5 10A Módulo de Suspensión de Aire Trasera (RASM), VASM
6 15A Regulador del alternador
7 30A Alimentación del relé del PCM
8 20A Módulo de la Puerta del Conductor (DDM), Cerraduras de puertas
9 15A Alimentación del relé de la bobina de encendido
10 20A Alimentación del relé de la bocina
11 15A Alimentación del relé del embrague del aire acondicionado
12 25A Audio
13 20A Toma de corriente del tablero de instrumentos
14 20A Interruptor de lámpara de freno
15 20A Asientos calefaccionados
16 20A Módulo de Luces Diurnas (DRL)
19 15A Inyectores
20 15A PCM, Sensor de Flujo de Masa de Aire (MAF)
21 15A Cargas y sensores del tren motriz
24 5A Silencio de radio
101 40A Alimentación del relé del ventilador
102 50A Ventilador de enfriamiento
103 50A Alimentación de la caja de fusibles del tablero de instrumentos (I/P) #1 (Fusibles I/P 23, 25, 27 y 31)
104 40A Alimentación de la caja de fusibles del tablero de instrumentos (I/P) #2 (Fusibles I/P 1, 3, 5, 7 y 9)
105 30A Alimentación del relé de arranque
106 40A Módulo del Sistema de Frenos Antibloqueo (ABS) (Bomba)
107 40A Alimentación del relé del desempañador trasero
108 20A Techo corredizo
109 20A Módulo ABS (Válvulas)
110 30A Módulo del limpiaparabrisas
112 30A Compresor de suspensión de aire
201 Embrague del aire acondicionado
203 Bobina de encendido
204 PCM
206 Combustible
209 Bocina
301 Arranque
302 Compresor de aire
303 Ventilador
304 Relé de ventanas eléctricas (RUN/ACC)
501 Embrague del aire acondicionado
502 PCM
503 Bocina, Cierre de puerta
601 Asientos eléctricos, Lumbar, Tapa del maletero
602 Alimentación del relé de ventanas eléctricas (RUN/ACC)

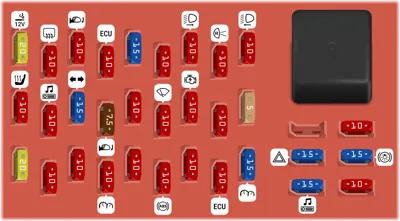

Panel de Fusibles del Compartimento de Pasajeros

Panel de Fusibles del Compartimento de Pasajeros
N°ADescripción
1 15A Tablero de instrumentos, Módulo de Control de Iluminación (Iluminación Interior)
2 10A Encendido (ON) - Módulo de Control Automático de Temperatura Electrónico (EATC), interruptor de modo de aire acondicionado [vehículos equipados con EATC]
3 10A Módulo EATC
4 10A Encendido (ON) - Módulo del Sistema de Frenos Antibloqueo (ABS), Ventilación Positiva del Cárter (PCV)
5 10A Interruptor de desactivación del control de velocidad, Señal de parada, Interbloqueo de Cambio de Transmisión-Freno (BTSI) (transmisión con cambio en columna)
6 10A Encendido (ON) - Tablero de instrumentos
7 10A LCM (Luces de estacionamiento, Iluminación del interruptor)
8 10A Encendido (ON) - Módulo de Suspensión de Aire Trasera (RASM), Dirección Asistida de Asistencia Variable (VAPS)
9 20A LCM (Faros, Luces de esquina)
10 5A Encendido (ON/START) - Módulo de la Puerta del Conductor (DDM)
11 10A Encendido (START) - Bobina del relé ON/ACC
12 10A Encendido (ON/START) - Bobina del relé de arranque
13 10A Encendido (START) - Módulo de limpiaparabrisas
14 10A Encendido (ON) - BTSI (transmisión con cambio en el piso)
15 7.5A Encendido (START) - LCM, Iluminación del interruptor de bloqueo de puertas, Iluminación del interruptor de asiento calefaccionado, Techo corredizo, Consola superior, Espejo electrocrómico
16 15A Encendido (ON) - Luces direccionales
17 10A Encendido (START) - Audio
18 10A Encendido (ON) - Interruptor de modo de aire acondicionado (vehículos equipados con aire acondicionado manual), Puerta de mezcla, DDM, Módulos de asientos calefaccionados, Módulo de Luces Diurnas (DRL)
19 10A Luz baja izquierda, DRL
20 10A Encendido (ON/ACC) - Luces de reversa
21 10A Luz baja derecha, DRL
22 10A Encendido (ON/ACC) - Módulo de Control de Restricciones (RCM), Sensor de Clasificación de Ocupantes (OCS), Indicador de Desactivación del Airbag del Pasajero (PADI)
23 15A Interruptor multifunción (Flash-to-pass)
24 10A Encendido (ON/ACC) - Módulo del Sistema Antirrobo Pasivo (PATS), Bobina del relé del Módulo de Control del Tren Motriz (PCM), Bobina del relé de combustible, Bobina del relé de encendido
25 10A Sensor de luz automática/solar, Espejos eléctricos, Interruptores de bloqueo de puertas (DDM), Interruptor de pedal ajustable
26 10A Encendido (ON/ACC) - Tablero de instrumentos analógico, Módulo de lámpara de advertencia, LCM, Interruptor de cancelación de sobremarcha, Bobina del relé del desempañador trasero
27 20A Encendedor de cigarros, OBD II, Toma de corriente
28 10A Luz de freno central montada en alto (CHMSL)
29 15A Audio
30 15A Luces de freno, MFS
31 15A Luces de emergencia
32 10A Calentadores de espejos, Indicador del interruptor del desempañador trasero

Centro de Relés/Fusibles de la Guantera de Policía

Centro de Relés/Fusibles de la Guantera de Policía
N°ADescripción
- Relé ACC de Policía 1
- Relé ACC de Policía 2
- Relé ACC de Policía 3
- Relé de Tierra Conmutada del Ajustador, Relé del Ajustador Izquierdo
