Ford Ikon / Fusibles 2011

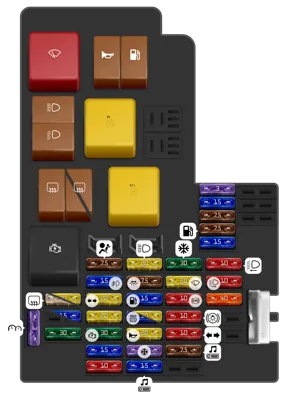

Caja central de fusibles y relés (bajo el panel de instrumentos)

Caja central de fusibles y relés (bajo el panel de instrumentos)
N°ADescripción
- Limpia/Lava parabrisas
- Bocina
- Bomba de combustible
- Luces altas
- Luces bajas
- Inmovilizador e lectrónico de arranque (sistema PATS)
- Desempañador de luneta trasera
- Sin uso [solo 4 puertas]
- Desempañador de luneta trasera [solo 5 puertas]
- PCM
- Encendido
1 3A Panel de instrumentos, PCM
2 25A Fiesta 5 puertas - Desempañador luneta trasera
2 20A Fiesta 4 puertas - Desempañador luneta trasera Espejo retrovisor eléctrico
3 15A Módulo control de Transmisión [CAJA AUTOMATICA]
4 30A Trabas eléctricas de puertas
5 7.5A AirBag
6 15A Faros antiniebla delanteros
7 20A Luces intemas, Luz de giro, Balizas, Interruptor de bocina
8 20A Interruptor de encendido
9 30A Motor de arranque
10 15A Relé de AA (para vehículos con AA) / Electro ventilador (vehícubs sin AA)
11 10A Bocina de alarma
12 20A Luces altas
13 7.5A Luz de cortesía
14 15A Relé Bomba de combustible
15 15A [Fiesta 4 puertas] Encendedor de cigarrilbs, Conector de diagnóstico
15 20A [Fiesta - 5 puertas] Encendedor de cigarrilos, Conector de diagnóstico, Espejo retrovisor eléctrico
16 20A Bocina
17 3A A/A, Panel de instrumentos
18 15A Sistema de audio
19 30A Ventilador de I sistema de calefacción y ventilación
20 20A Limpia/Lava parabrisas
21 10A ABS, A/A, Desempañador luneta trasera, Traba de puertas
22 10A Luz de freno, Palanca multifunción en columna de dirección, ABS
23 10A Indicadores de giro, Luz de marcha atrás
24 7.5A Sistema de audio, Panel de instrumentos
26 10A Luz baja izquierda
27 10A Luz baja derecha
28 40A Relé PCM
31 Vidrios eléctricos (disyuntor)
34 3A Sistema PATS, Inmovilizador electrónico
35 15A PCM
36 7.5A 1en y 2da Sonda lambda, Válvula purga, Sensor de velocidad del vehículo
37 7.5A Relé Bomba de combustible, Inyectores, Relés de baja y alta velocidad de electro ventilador, Relé A/A
38 15A Bobina de ignición

Maxifusibles (junto a la batería) [NAFTA]

Maxifusibles (junto a la batería) [NAFTA]
N°ADescripción
2 50A Electro ventilador
3 20A ABS
4 30A ABS
5 60A Fusibles 12/13/14/15/16/17/18/26/27
6 60A Relé de encendido: Fusibles 19/20/21/22/23/31
7 60A Fusibles 2/3/4/31
7 40A Fusible 2 [vehículos con opción básica]
8 60A Fusibles 1/5/6/7/8/9/10/24/28/29/30/34/35/36/37/38

Maxifusibles (junto a la batería) [DIESEL]

Maxifusibles (junto a la batería) [DIESEL]
N°ADescripción
1 60A Bujías de precalentamiento
2 50A Ventilador del motor - Vehículos con A/A
5 60A Luz alta y baja / Bomba de combustible / Encendedorde cigarrillos / Conector de diagnóstico DCL / Bocina / A/A / Panel dè instrumento /PCM /Sistema de audio / Interruptor multifunción / Luz de cortesía /Espejo retrovisor eléctrico [4 puertas]
6 60A Relé de Encendido
7 60A Desempañador de luneta trasera / Espejo retrovisor / Traba eléctrica de puertas /Vidrios eléctricos.
7 40A Desempañador de luneta trasera [Vehículos sin traba eléctrica de puertas]
8 60A PCM / Encendido / AirBag / Faros antiniebla / Bomba de combustible /Ventilador 7 Sistema de audio / Interruptor multifunción / Panel de instrumentos / PATS / Sensor de velocidad / Inyectores

Relés y fusible (en el soporte de radiador)

Relés y fusible (en el soporte de radiador)
N°ADescripción
- Velocidad alta delelectro ventilador [vehículos con A/A]
- A/A. Velocidad baja del electro ventilador [vehículos sin A/A]
- Faros antiniebla
- Velocidad baja delelectro ventilador [vehículos con A/A]
- Sin uso [NAFTA]
- 15A Velocidad baja del electro ventilador [vehículos sin A/A DIESEL]
