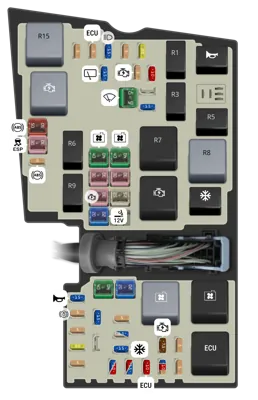

Caja de fusibles del compartimento del motor

N°	A	Descripción
-	50A	Sistema antibloqueo de frenos. Programa de estabilidad electrónico.
-	30A	Programa de estabilidad electrónico.
-	40A	Ventilador de refrigeración.
-	40A	Motor del soplador.
-	30A	Módulo de calidad del voltaje. Módulo de control de la carrocería.
-	30A	Módulo de control del tren motriz.
-	30A	Relé del motor de arranque.
-	25A	Ventilador de refrigeración (600 W/750 W).
-	20A	Encendedor. Tomacorrientes auxiliares.
-	40A	Ventilador de refrigeración (600 W/730 W/ 750 W).
-	20A	Limpiadores de las ópticas delanteras.
-	5A	Sistema antibloqueo de frenos. Programa de estabilidad electrónico.
-	15A	Bocina.
-	5A	Luces de freno.
-	15A	Sistema de control de la batería.
-	5A	Bobinas de relé.
-	5A	Control de luces.
-	25A	Bomba de enfriamiento de la transmisión auxiliar (transmisión 6F35).
-	15A	Módulo de control de la transmisión (MPS6).
-	15A	Embrague del aire acondicionado.
-	7.5A	Control de velocidad crucero adaptativo, vehículos con marcha y arranque. [2.5L TIVCT VPWR]
-	5A	Motor de nivelación de los las ópticas delanteras.
-	20A	Calentador a combustible.
-	5A	Bobinas de relé de control del motor.
-	15A	Módulo de control del motor [2.0L GTDI, 2.5L TiVCT].
-	10A	Módulo de control del motor [1.5L GTDI, DW1OF, DV5F].
-	10A	Módulo de control del motor [2.0L GTDI, 2.5L TiVCT].
-	15A	Módulo de control del motor [1.5L GTDI, DW1OF, DV5F].
-	10A	Módulo de control del motor.
-	15A	Módulo de control del motor [2.0L GTDI, 2.5L TiVCT].
-	10A	Módulo de control del motor [1.5L GTDI, DW10F].
-	5A	Módulo de control del motor DV5F.
-	5A	Persianas de rejilla activas.
-	5A	Alimentación del indicador de desactivación de la bolsa de aire del acompañante.
-	5A	Módulo de control del motor. Módulo de control de la transmisión.
-	15A	Ópticas delanteras. Nivelación de las ópticas delanteras.
-	5A	Dirección electrónica asistida.
-	20A	Módulo de control de la carrocería.
-	15A	Limpialuneta
-	5A	Control de velocidad crucero adaptativo, vehículos sin marcha y arranque.
-	10A	Boquilla del limpiador térmico.
-	40A	Limpiaparabrisas automático.
-	15A	Vaporizador de filtro de partículas Diesel.
-		Ventilador de refrigeración 750W.
-		Bocina.
-		Vaporizador de filtro de partículas Diesel.
-		Ventilador de refrigeración 750W.
-		Ventilador de refrigeración 600W/750W
-		Parabrisas térmico.
-		Relé de la bujía incandescente.
-		Limpiadores de las ópticas delanteras.
-		Motor de arranque.
-		Embrague del aire acondicionado.
-		Ventilador de refrigeración.
-		Motor del soplador.
-		Módulo de control del motor.
-		Ventilador de refrigeración 600W/750W/730W
-		Encendido.

Caja de fusibles del habitáculo

N°	A	Descripción
-	20A	Bomba de combustible.
-	5A	Transceptor antirrobo pasivo.
-	10A	Iluminación interior. Conjunto de interruptores de la puerta del conductor. Luz de la guantera. Banco de interruptores de la consola del techo.
-	5A	Limpiaparabrisas automático. Espejo interior de atenuación automática.
-	10A	Control de velocidad crucero, módulo de sensor delantero.
-	10A	Liberación del portón trasero.
-	7.5A	Módulo SYNC. Módulo de control/interfaz delantero. Módulo del sistema de posicionamiento global.
-	15A	Traba del volante eléctrica.
-	5A	Cuadro de instrumentos.
-	10A	Unidad de control de la calefacción, aire acondicionado manual. Doble control electrónico automático de temperatura.
-	7.5A	Conector de enlace de datos.
-	7.5A	Módulo del volante de dirección. Alarma con batería de reserva.
-	15A	Luz alta.
-	15A	Faro antiniebla trasero.
-	10A	Luces de marcha atrás.
-	20A	Bomba del lavaparabrisas.
-	5A	Interruptor de encendido. Presione el botón de encendido.
-	15A	Unidad de audio. Reproductor de DVD de navegación. Pantalla táctil. Interruptor de las luces intermitentes de emergencia. Interruptor para trabar la puerta.
-	20A	Techo solar.
-	5A	Receptor de radiofrecuencia. Sensor de movimiento interior.
-	20A	Bomba del lavaparabrisas.
-	20A	Sistema de cierre centralizado.
-	7.5A	Interruptor de encendido
-	10A	Módulo de bolsa de aire. Sistema de clasificación de ocupante. Indicador de desactivación de la bolsa de aire del acompañante.
-	15A	Volante calefaccionado.

Caja de fusibles del baúl

N°	A	Descripción
-	5A	Módulo de accionamiento del portón trasero manos libres.
-	5A	Manijas de las puertas del vehículo sin llave.
-	25A	Unidad de control de la puerta delantera izquierda.
-	25A	Unidad de control de la puerta delantera derecha.
-	25A	Unidad de control de la puerta trasera izquierda.
-	25A	Unidad de control de la puerta trasera derecha.
-	25A	Motor del asiento del conductor.
-	5A	Alimentación de la lógica del módulo de asientos con memoria.
-	5A	Alimentación de la bobina de relé del encendido trasera.
-	25A	Descongelamiento de la luneta.
-	30A	Tomacorrientes auxiliares de CA/CC.
-	20A	Tomacorrientes auxiliares traseros.
-	25A	Portón trasero eléctrico.
-	40A	Accesorios. Módulo del gancho para remolque.
-	20A	Tomacorrientes auxiliares del baúl.
-	5A	Monitor de punto ciego. Cámara de estacionamiento trasera con asistencia de estacionamiento. Señal de encendido del módulo de calidad del voltaje.
-	5A	Botón de ayuda de estacionamiento.
-	5A	Señal de encendido del tomacorriente auxiliar de CC/CA.
-	20A	Asiento del conductor calefaccionado.
-	20A	Asiento del acompañante calefaccionado.
-		Interruptor de encendido.
-		Descongelamiento de la luneta.
