Ford Lobo / Fusibles 2000

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
- Relé de Lámpara Interior
- Relé de Ahorro de Batería
- Relé de Ventana de Un Toque Abajo
- Relé de Retardo de ACC
1 15A Audio
2 5A Módulo de Control del Tren Motriz (PCM), Tablero de instrumentos
3 20A Encendedor de cigarrillos, Conector de Herramienta de Escaneo OBD-II
4 5A Módulo de Entrada Remota, Espejos
5 15A Módulo de Control de Velocidad, Lámpara de Reversa, Interruptor de Modo de Clima, Relé de Lámpara de Conducción Diurna
6 5A Tablero de instrumentos, Solenoide de Bloqueo de Cambio de Freno, Módulo GEM
8 5A Radio, Módulo de Entrada Remota, Módulo GEM
11 30A Relé de Bomba de Lavado Frontal, Relé de Funcionamiento/Parqueo de Limpiaparabrisas, Relé de Limpiaparabrisas Hi/LO, Motor de Limpiaparabrisas
13 20A Interruptor de Lámpara de Parada (Luces), Intermitente de Giro/Peligro, Módulo de Control de Velocidad
14 15A Relé de Ahorro de Batería, Relé de Lámpara Interior, Relé de Retardo de Accesorios (Ventanas Eléctricas)
15 5A Interruptor de Lámpara de Parada, (Control de Velocidad, Bloqueo de Cambio de Freno, ABS, Entradas del Módulo PCM), Módulo GEM, Conector de Prueba RABS
16 20A Faros (Luces Altas), Tablero de instrumentos (Indicador de Luces Altas)
18 5A Iluminación del Instrumento (Potencia del Interruptor de Atenuación)
20 5A Audio, Módulo GEM (o CTM), Módulo de Control del Tren Motriz (PCM)
21 15A Relé de Arranque, Interruptor de Embrague, Fusible 20
22 10A Módulo de Airbag, Módulo de Desactivación de Airbag del Pasajero, Interruptor de Modo de Clima (Relé del Ventilador)
23 10A Relé de Carga de Batería de Remolque, Intermitente de Giro/Peligro, Solenoides 4x4, Relés 4x4, Consola Superior, Módulo del Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS)
26 10A Faro de Luz Baja del Lado Derecho
27 5A Relé de Faros Antiniebla e Indicador de Faros Antiniebla
28 10A Faro de Luz Baja del Lado Izquierdo
29 5A Módulo de Autolámpara, Interruptor de Control de Sobremarcha de Transmisión
30 30A Transceptor de Antirrobo Pasivo, Tablero de instrumentos, Bobinas de Encendido, Relé del Módulo de Control del Tren Motriz

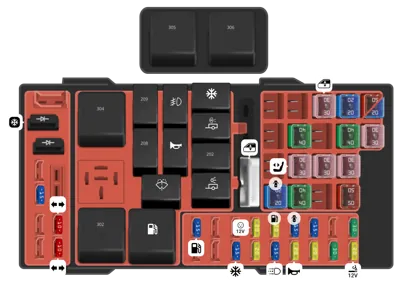

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 20A Toma de corriente
2 30A Módulo de control del tren motriz
3 30A Faros/Autolámparas
5 20A Luces de reversa del remolque/Lámparas de estacionamiento
6 15A Lámparas de estacionamiento/Autolámparas, Fusible de alimentación del panel de pasajeros #18
7 20A Claxon
8 15A Cerraduras eléctricas de puertas
9 15A Luces diurnas (DRL), Luces antiniebla
10 20A Bomba de combustible
11 20A Campo del alternador
12 20A Toma de corriente auxiliar trasera
13 15A Embrague del aire acondicionado
18 15A Módulo de control del tren motriz, Inyectores de combustible, Relé de la bomba de combustible, Control de aire en ralentí, Sensor de flujo de masa de aire
19 10A Luz de freno y giro derecha del remolque
20 10A Luz de freno y giro izquierda del remolque
23 15A Sensor HEGO, Ventilación del canister, Transmisión automática, Sensor CMS
101 30A Carga de batería del remolque
102 50A Módulo de frenos antibloqueo de cuatro ruedas
102 20A Módulo de frenos antibloqueo de ruedas traseras
103 50A Alimentación de batería del bloque de conexión
104 30A Motor de cambio 4x4 y embrague
105 40A Ventilador delantero de control climático
106 20A Bomba de intercooler [solo Lightning]
108 30A Freno eléctrico del remolque
110 30A Ventanas eléctricas
111 40A Alimentación de batería del interruptor de encendido (circuitos de arranque y funcionamiento)
112 30A Asiento eléctrico del conductor, Pedales ajustables
113 40A Alimentación de batería del interruptor de encendido (circuitos de funcionamiento y accesorios)
115 20A Cerraduras eléctricas de puertas [solo SuperCrew]
201 Relé de lámpara de estacionamiento del remolque
202 Relé de funcionamiento/parada del limpiaparabrisas delantero
203 Relé de lámpara de reversa del remolque
204 Relé del embrague del aire acondicionado
205 Relé del claxon
206 Relé de la lámpara antiniebla
207 Relé de la bomba del lavaparabrisas delantero
208 Relé de la bomba de intercooler [solo Lightning]
209 Relé de alta/baja del limpiaparabrisas delantero
301 Relé de la bomba de combustible
302 Relé de carga de batería del remolque
304 Relé del módulo de control del tren motriz
305 Relé de alta/baja de la bomba de combustible [solo Lightning]
306 Relé del interruptor de inercia [solo Lightning]
501 Diodo del módulo de control del tren motriz
502 Diodo del compresor del aire acondicionado
601 Ventanas eléctricas, Techo corredizo [solo SuperCrew]
