Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces interiores | ||
| - | Relé de ahorro de batería | ||
| - | Relé de ventana de un solo toque hacia abajo | ||
| - | Relé de retardo de accesorios | ||
| 1 | 15A | Audio | |
| 2 | 5A | Módulo de Control del Tren Motriz (PCM), Tablero de instrumentos | |
| 3 | 20A | Encendedor de cigarrillos, Conector de herramienta de escaneo OBD-II | |
| 4 | 5A | Módulo de entrada remota, Espejos | |
| 5 | 15A | Módulo de control de velocidad, Luz de reversa, Interruptor de modo de clima, Relé de luces diurnas | |
| 6 | 5A | Tablero de instrumentos, Solenoide de bloqueo de cambio de freno, Módulo GEM | |
| 8 | 5A | Radio, Módulo de entrada remota, Módulo GEM | |
| 11 | 30A | Relé de bomba de lavadora delantera, Relé de funcionamiento/estacionamiento del limpiaparabrisas, Relé de limpiaparabrisas Hi/LO, Motor del limpiaparabrisas | |
| 13 | 20A | Interruptor de luz de freno (luces), Intermitente de giro/peligro, Módulo de control de velocidad | |
| 14 | 15A | Relé de ahorro de batería, Relé de luces interiores, Relé de retardo de accesorios (ventanas eléctricas) | |
| 15 | 5A | Interruptor de luz de freno, (Control de velocidad, Bloqueo de cambio de freno, ABS, Entradas del módulo PCM), Módulo GEM | |
| 16 | 20A | Faros (altos), Tablero de instrumentos (indicador de luces altas) | |
| 18 | 5A | Iluminación del tablero de instrumentos (alimentación del interruptor de atenuación) | |
| 20 | 5A | Audio, Módulo GEM (o CTM), Módulo de Control del Tren Motriz (PCM) | |
| 21 | 15A | Relé de arranque, Fusible 20 | |
| 22 | 10A | Módulo de airbag, Interruptor de modo de clima (relé del soplador) | |
| 23 | 10A | Relé de carga de batería de remolque, Intermitente de giro/peligro, Solenoides 4x4, Relés 4x4, Consola superior, Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS) | |
| 26 | 10A | Faros de luz baja del lado derecho | |
| 27 | 5A | Relé de luces antiniebla e indicador de luces antiniebla | |
| 28 | 10A | Faros de luz baja del lado izquierdo | |
| 29 | 5A | Módulo de luces automáticas, Interruptor de control de sobremarcha de la transmisión | |
| 30 | 30A | Transceptor de antirrobo pasivo, Tablero de instrumentos, Bobinas de encendido, Relé del módulo de control del tren motriz |

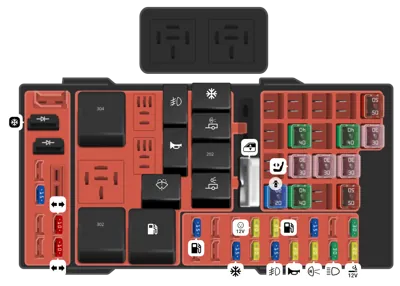

Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Toma de corriente | |
| 2 | 30A | Módulo de control del tren motriz | |
| 3 | 30A | Faros/Autolámparas | |
| 5 | 20A | Luces de reversa/remolque | |
| 6 | 15A | Luces de estacionamiento/Autolámparas, Panel de fusibles del pasajero Fusible #18 | |
| 7 | 20A | Claxon | |
| 9 | 15A | Luces diurnas (DRL), Luces antiniebla | |
| 10 | 20A | Bomba de combustible | |
| 11 | 20A | Campo del alternador | |
| 12 | 20A | Toma de corriente auxiliar trasera | |
| 13 | 15A | Embrague del aire acondicionado | |
| 18 | 15A | Módulo de control del tren motriz, Inyectores de combustible, Relé de la bomba de combustible, Control de aire en ralentí, Sensor de flujo de masa de aire | |
| 19 | 10A | Remolque: Luz de freno y giro derecha | |
| 20 | 10A | Remolque: Luz de freno y giro izquierda | |
| 23 | 15A | Sensor HEGO, Ventilación del canister, Transmisión automática, Sensor CMS | |
| 101 | 30A | Carga de batería del remolque | |
| 102 | 50A | Módulo de frenos antibloqueo de cuatro ruedas | |
| 103 | 50A | Alimentación de batería del bloque de conexiones | |
| 104 | 30A | Motor y embrague de cambio 4x4 | |
| 105 | 40A | Ventilador delantero de control climático | |
| 108 | 30A | Freno eléctrico del remolque | |
| 111 | 40A | Alimentación de batería del interruptor de encendido (circuitos de arranque y funcionamiento) | |
| 112 | 30A | Asiento eléctrico del conductor, Pedales ajustables | |
| 113 | 40A | Alimentación de batería del interruptor de encendido (circuitos de funcionamiento y accesorios) | |
| 115 | 20A | Cerraduras eléctricas de las puertas | |
| 201 | Relé de luz de estacionamiento del remolque | ||
| 202 | Relé de funcionamiento/estacionamiento del limpiaparabrisas delantero | ||
| 203 | Relé de luz de reversa del remolque | ||
| 204 | Relé del embrague del aire acondicionado | ||
| 205 | Relé del claxon | ||
| 206 | Relé de la luz antiniebla | ||
| 207 | Relé de la bomba del lavaparabrisas delantero | ||
| 209 | Relé de alta/baja del limpiaparabrisas delantero | ||
| 301 | Relé de la bomba de combustible | ||
| 302 | Relé de carga de batería del remolque | ||
| 304 | Relé del módulo de control del tren motriz | ||
| 501 | Diodo del módulo de control del tren motriz | ||
| 502 | Diodo del compresor del aire acondicionado | ||
| 601 | Ventanas eléctricas, Techo solar |
