Ford Lobo / Fusibles 2003

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
- Relevo de lámpara interior
- Relevo de ahorro de batería
- Relevo de ventana de un solo toque hacia abajo
- Relevo de retardo de accesorios
1 15A Audio
2 5A Módulo de Control del Tren Motriz (PCM), Tablero de instrumentos
3 20A Encendedor de cigarros, Conector de enlace de datos
4 5A Interruptor de espejo eléctrico, Relevos de señal de giro del espejo
5 15A Módulo de control de velocidad, Lámpara de reversa, Interruptor de modo de clima, Relevo de Luces Diurnas (DRL), Sensor de Rango de Transmisión Digital (DTR)
6 5A Tablero de instrumentos, Solenoide de bloqueo de cambio de freno, GEM
8 5A Radio, Módulo de entrada remota, GEM, Sistema de entretenimiento en el vehículo [solo SuperCrew]
11 30A Relevo de bomba de lavadora delantera, Relevo de funcionamiento/estacionamiento del limpiaparabrisas, Relevo de limpiaparabrisas HI/LO, Motor del limpiaparabrisas
13 20A Interruptor de lámpara de freno (Lámparas), Intermitente de giro/advertencia
14 15A Relevo de ahorro de batería, Relevo de lámpara interior
15 5A Interruptor de lámpara de freno (control de velocidad, bloqueo de cambio de freno), GEM, Módulo de Sistema de Frenos Antibloqueo Trasero (RABS)
16 20A Faros (altos), Tablero de instrumentos (indicador de luces altas)
18 5A Iluminación del tablero (alimentación del atenuador)
20 5A Audio, GEM, PCM, Sensor de rango de transmisión
21 15A Sensor DTR, Interruptor de embrague, Relevo de arranque, Fusible I/P 20
22 10A Módulo de bolsa de aire, Módulo de desactivación de bolsa de aire del pasajero
23 10A Relevo de carga de batería de remolque, Intermitente de giro/advertencia, Solenoides 4x4, Relevos 4x4, Consola superior, Módulo de Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS), Espejo EC, Asientos calefaccionados
24 10A Conjunto del interruptor selector de funciones
25 10A Espejos calefaccionados
26 10A Faro de luz baja del lado derecho
27 5A Relevo de faros antiniebla e indicador de faros antiniebla, Interruptor principal de luz (aguas arriba)
28 10A Faro de luz baja del lado izquierdo
29 5A Módulo de luces automáticas, Interruptor de control de sobremarcha de la transmisión, Módulo de seguridad central, Recordatorio del cinturón
30 30A Transceptor pasivo antirrobo, Tablero de instrumentos, Bobinas de encendido, Relevo PCM, Bobina en bujías, Condensador de ruido de radio, Diodo ECC

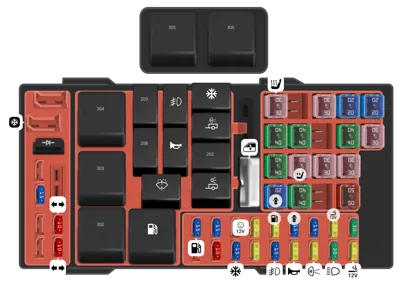

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
1 20A Toma de corriente
2 30A Módulo de Control del Tren Motriz (PCM)
3 30A Interruptor principal de luces, Relé de faros, Interruptor multifunción
4 20A Toma de corriente de la consola [solo Harley Davidson]
5 20A Luces de reversa/remolque
6 15A Interruptor principal de luces, Relé de luces de estacionamiento
7 20A Claxon
8 15A Cerraduras eléctricas, Módulo de Seguridad Central (CSM), Relés de bloqueo [no usado en SuperCrew]
9 15A Luces de circulación diurna (DRL), Luces antiniebla
10 20A Bomba de combustible
11 20A Campo del alternador
12 20A Toma de corriente auxiliar trasera [solo SuperCrew]
13 15A Embrague del aire acondicionado
15 10A Luces de estribo
16 15A Módulo de inyección de biocombustible, interruptor de selección de combustible e inyectores de combustible alternativo [solo vehículos de biocombustible]
18 15A PCM, Inyectores de combustible, Relé de la bomba de combustible, Sensor de flujo de aire masivo
19 10A Adaptador de remolque/campista (luz de freno/direccional derecha)
20 10A Adaptador de remolque/campista (luz de freno/direccional izquierda)
23 15A Sensor HEGO, Transmisión automática
101 30A Carga de batería de remolque
102 20A Módulo del Sistema de Frenos Antibloqueo de Cuatro Ruedas (4WABS)/Módulo del Sistema de Frenos Antibloqueo de Ruedas Traseras (RABS), Interruptor de encendido
103 50A Caja de conexiones central
104 30A Motor y embrague de cambio 4x4
105 40A Soplador delantero de control climático
106 20A Bomba de intercooler [solo motor sobrealimentado]
108 30A Freno eléctrico de remolque
110 30A Relé de retardo de accesorios [No usado en SuperCrew]
111 40A Alimentación de batería del interruptor de encendido (circuitos de arranque y funcionamiento)
112 30A Asiento eléctrico del conductor, Interruptor de pedal ajustable
113 40A Alimentación de batería del interruptor de encendido (circuitos de funcionamiento y accesorios)
115 20A Cerraduras eléctricas [solo SuperCrew]
116 40A Luneta calefaccionada
117 40A Radio Audiophile [solo SuperCrew]
118 30A Asientos calefaccionados
201 Relé de luces de estacionamiento de remolque
202 Relé de funcionamiento/estacionamiento del limpiaparabrisas delantero
203 Relé de luces de reversa de remolque
204 Relé del embrague del aire acondicionado
205 Relé del claxon
206 Relé de luces antiniebla
207 Relé de la bomba del lavaparabrisas delantero
208 Relé de la bomba de intercooler [solo motor sobrealimentado]
209 Relé de limpiaparabrisas delantero HI/LO
301 Relé de la bomba de combustible
302 Relé de carga de batería de remolque
303 Relé de luneta calefaccionada [solo SuperCrew]
304 Relé PCM
305 Relé de la bomba de combustible HI/LO [solo motor sobrealimentado]
306 Relé del interruptor de inercia [solo motor sobrealimentado]
501 Diodo PCM
502 Diodo del compresor del aire acondicionado
601 Ventanas eléctricas, Techo solar [solo SuperCrew]
